Екатеринбургская городская Дума, малый зал

Номинация  «Лучший интеграционный проект в сфере государственных объектов»


Базовое решение




АудиоВидеоСистемы

Москва, Волоколамское ш., 2

audioprofi.ru


Екатеринбургская городская Дума, малый зал

О клиенте

Екатеринбургская городская Дума является представительным органом муниципального образования «город Екатеринбург» и рассматривает вопросы местного значения в пределах собственных полномочий. Для поддержания эффективной работы депутатов ранее нашей компанией было произведено аудиовизуальное оснащение Большого конференц-зала городской Думы. С течением времени возникла потребность в новом формате работы - созыв и обсуждение вопросов в малой группе, живых дискуссиях за круглым столом, без необходимости запуска Большого зала.

Задачи проекта

В связи с вышесказанным, была поставлена задача на разработку решения и оснащение мультимедийным комплексом малого конференц-зала. Система должна быть стационарна, обеспечивать слышимость речи всех участников, поддерживать возможность упорядоченной дискуссии, голосования и идентификации участников. Обеспечить проведение видеоконференцсвязи с удаленными участниками собраний, записи и трансляции мероприятий на сайт городской Думы. Предусмотреть отображение информации для всех участников. Собрать оборудование в интуитивно понятную единую систему управления.

Реализация

Инженеры компании «АудиоВидеоСистемы» подобрали оборудование, согласно поставленным задачам. Произвели проектирование и разработку документации. Дизайнер создал визуализацию будущего пространства зала с прорисованным оборудованием, чтобы Заказчик имел возможность увидеть полную картину зала с системами, интегрированными в дизайн помещения.

Подробнее остановимся на описании технической спецификации

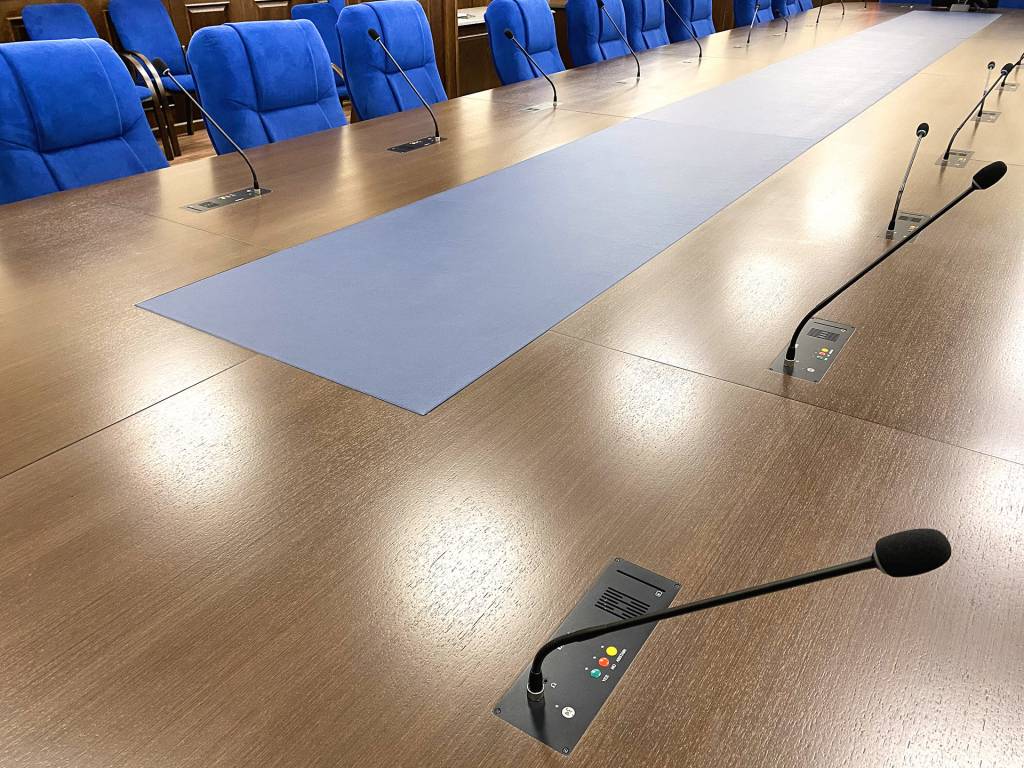

Конгресс-система представлена брендом TAIDEN и состоит из двадцати четырех врезных микрофонных пультов для делегатов элегантного и эргономичного дизайна и двух пультов председателей. Пульт председателя обладает всеми функциями делегатских пультов (3 кнопки для голосования с индикацией, регистрация по бесконтактной IC – карте), а также дополнительно оснащен OLED-дисплеем для управления дискуссией. Микрофонные пульты врезаны в конструктив стола заседаний, что не только удобно, так как исключает видимость лишних проводов, но и выглядит безупречно, подчеркивая общий стиль и строгость дизайна конференц-зала. Центральный блок цифровой конференц-системы TAIDEN HCS-4100MC/52 и дополнительные модули ПО предусмотрены для управления микрофонными пультами, электронным голосованием и регистрации по электронным картам.

По периметру зала расположены три поворотные IP камеры 4K для конференций – Lumens. Отличная оптика с 30x увеличением формирует качественное изображение даже в условиях недостаточной освещенности. Присутствует функция автонаведения на спикера, по заранее заданному сценарию или вручную оператором с пульта управления камерами - Lumens VS-K20.

Кодек ВКС Yealink VC880 обеспечивает возможность подключения к дискуссии удаленных абонентов. Все участники могут быть собраны в одной или двух виртуальных конференц-комнатах на встроенных ресурсах без использования внешних серверов. Протокол H.265/HEVC, реализованный на специализированном процессоре, эффективно сжимает и обрабатывает видеоизображение, защищая от нестабильностей в каналах связи. А протоколы SIP и H.323 хорошо совместимы с решениями других вендоров, что способствует дальнейшему расширению системы.

Данная система позволяет получить многокамерное и многоэкранное решение, с возможностью коммутации и композиции видео. В сочетании адаптерами Yealink WPP20 и Yealink WF50 поддерживает беспроводную передачу контента.

Для терминала ВКС предусмотрена сенсорная панель управления Yealink. Устройство предоставляет возможность прикосновением собирать видеоконференции, управлять их проведением, звуком и видеокамерой, включать видеозапись, редактировать контент.  Совместная работа с контентом конференции обеспечивается встроенным функционалом: электронная "белая доска", загрузка контента, совместное редактирование в конференции, сохранение, несколько экранов.

Так как камеры и системы отображения имеют разрешение 4К, а кодек (в связи с пропускной способностью сети) выбран оптимально с разрешением Full HD, то для коммутации видеосигналов подобран обновленный коммутатор WyreStorm MX-0808-H2A-MK2. Выходы HDMI оснащены понижающими масштабаторами, которые скалируют сигнал 4K до 1080p, что упрощает интеграцию видеооборудования со смешанным разрешением в единую систему. И дает возможность интеграции в проект дополнительного оборудования и функционала в будущем.

Запись встречи и трансляция в формате Full HD осуществляется с помощью устройства для захвата, кодирования в реальном времени, потоковой трансляции и записи до трёх источников SDI, HDMI или DVI видео с разрешением до 1920×1080, а также аудио профессионального качества - Epiphan Pearl Mini.

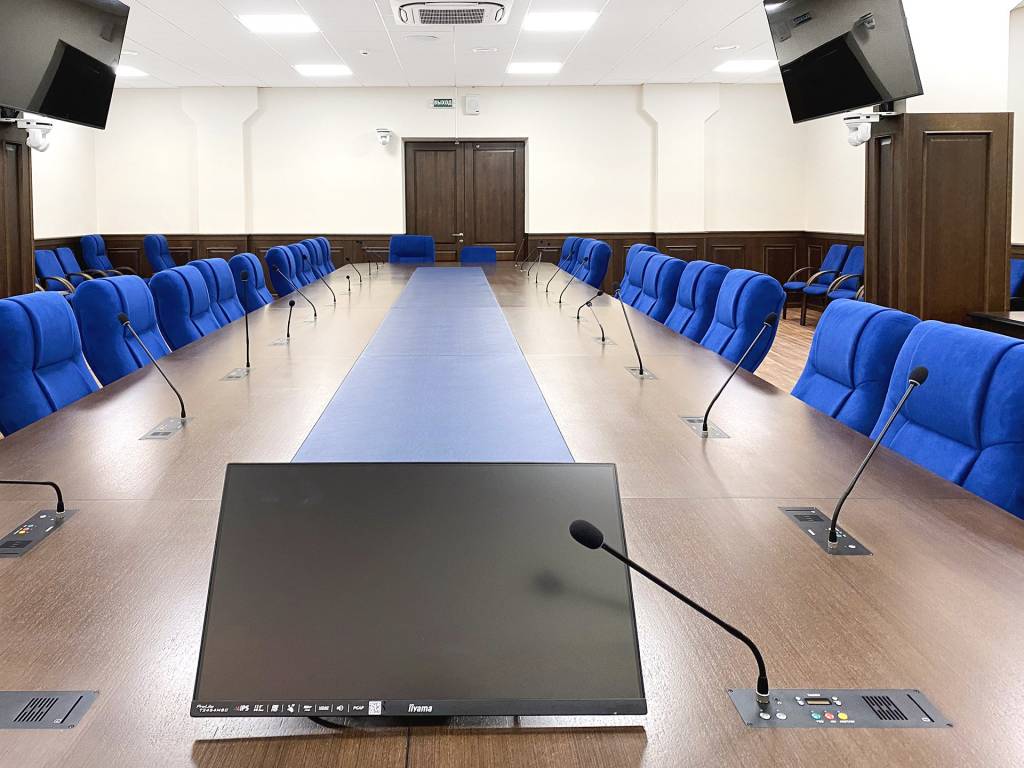

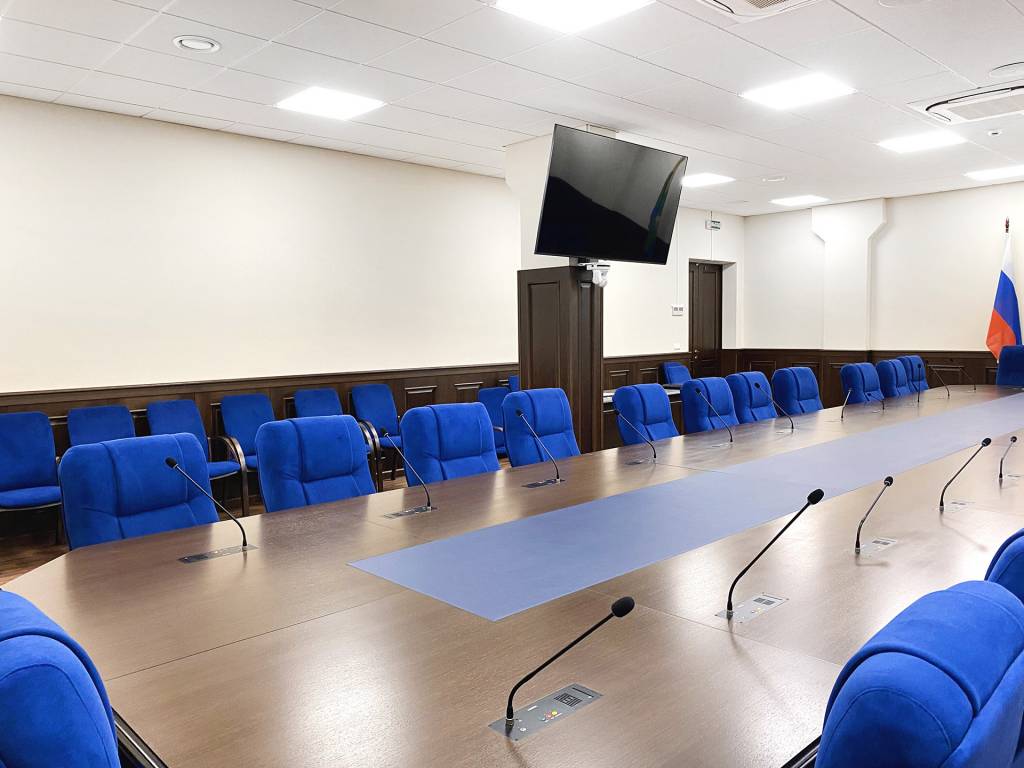

Система отображения реализована двумя ЖК панелями LG 75", установленными на настенное наклонное крепление на боковых колоннах. Используется для трансляции повестки дня, графического или другого тематического контента по теме встречи. Для председателя установлен индивидуальный монитор на стойке.

Система звукоусиления и аудио коммутации представлена потолочными акустическими системами Bose DesignMax DM5C белого цвета, усилителем мощности и звукового процессора того же бренда. Все компоненты системы имеют высокую степень согласованности друг с другом и обеспечивают равномерное звуковое покрытие помещения. Лаконично вписываются в дизайн помещения.

Новейший процессор системы управления Crestron CP4 обеспечивает интуитивно понятный пользовательский интерфейс с применением мобильных устройств и сенсорных экранов. Гарантирует удобство и простоту эксплуатации оборудования.

Детально проработаны сценарии использования данного зала и полностью отражены в UX-дизайне интерфейса системы управления. Приятная визуальная составляющая интерфейса, а также его нативность, понятность и легкость были высоко оценены Заказчиком.

Инженерами компании производится техническая поддержка объекта через удаленный доступ. А также личное сопровождение ключевых событий, при необходимости.

Итоги

Монтажная бригада компании «АудиоВидеоСистемы» осуществила бережную установку всего комплекса, инженеры произвели настройку систем. Залы запущены с широкой возможностью интеграции в проект дополнительного оборудования, объект сдан. В архиве компании - официальное благодарственное письмо от Администрации города Екатеринбурга «за качественную подготовку проектно-сметной документации и дальнейшее оснащение зала заседаний, за высокий уровень профессионализма, оперативность и качественное сопровождение на всех этапах реализации проекта». Гордимся своей работой и рады поддержать законотворческий процесс в Екатеринбурге мультимедийным оборудованием. Значимость современного оснащения конференц-залов даже не нужно описывать отдельно, ведь очевидно, что оно делает работу и взаимодействие участников комфортным и более эффективным.
