Универсальный зал АО «НИИтурбокомпрессор им. В.Б. Шнеппа» (г.Казань)

Номинация  «Лучший интеграционный проект в сфере конференц-залов»

Базовое решение

ООО "АВ Интеграция"

РТ, г. Казань, ул. Салиха Батыева д. 1 офис 1.
www.avintegra.ru

Универсальный зал АО «НИИтурбокомпрессор им. В.Б. Шнеппа» (г. Казань)

Представление объекта

Адрес объекта: РТ, г. Казань, ул. Халитова, 1, АО «НИИтурбокомпрессор им. В.Б. Шнеппа»

Начало активности и завершение: октябрь 2023 г. - февраль 2024 г.

Рабочее название: Актовый зал

Сцена и зрительный зал, вместительностью, более 250 посадочных мест

Универсальный зал, для: обучения, презентаций и мероприятий корпоративного характера

Постановка задачи

• Достижение разборчивости звука в актуальном дизайне Актового зала

• Световое оборудование сцены, с возможностью частичного использования, территориально, в зрительном зале

• Установка главного экрана и дополнительных систем видео мониторинга на сцене

• Понятное управление звуковым, световым и видео оборудованием, силами сотрудников

• Уложиться в установленный бюджет

Архитектура и конструктив:

• Сформированы и изготовлены чертежи: вид сверху, разрезы (вид спереди и сбоку).

• Определены и нанесены на планы: относительный центр зала (сцены)

• Количество и местоположение рабочих мест;

• Оптимальные размеры светодиодного экрана, количество и места размещения видео мониторов сцены;

• Точки подвеса широкополосных акустических систем и места установки сабвуферов и сценических, низкопрофильных мониторов;

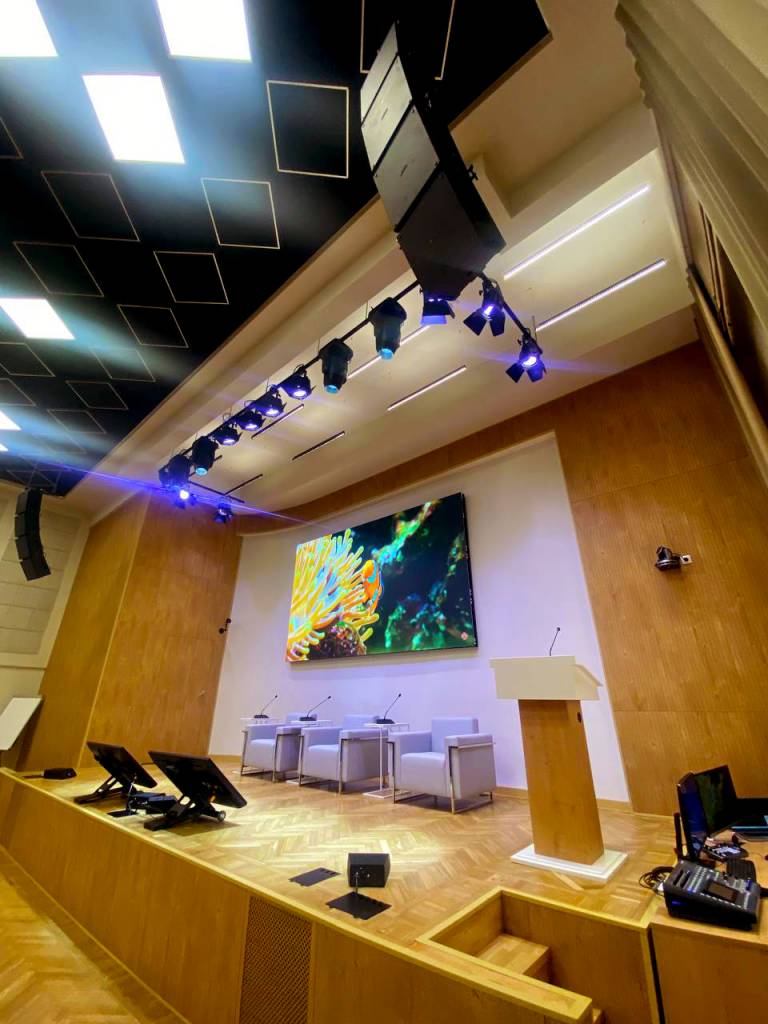

• Спроектирована и установлена: несущая ферма светового сценического оборудования, в частично неприкасаемых размерах и конструкции существующего потолка;

• Отвоеваны новые тяжелые шторы на окнах, вместо ново-представленных жалюзи;

• Подготовлены эскизы технологической мебели: стол оператора и интерактивная трибуна;

• Кресла актового зала, остались актуальны в полном составе;

Про Видео:

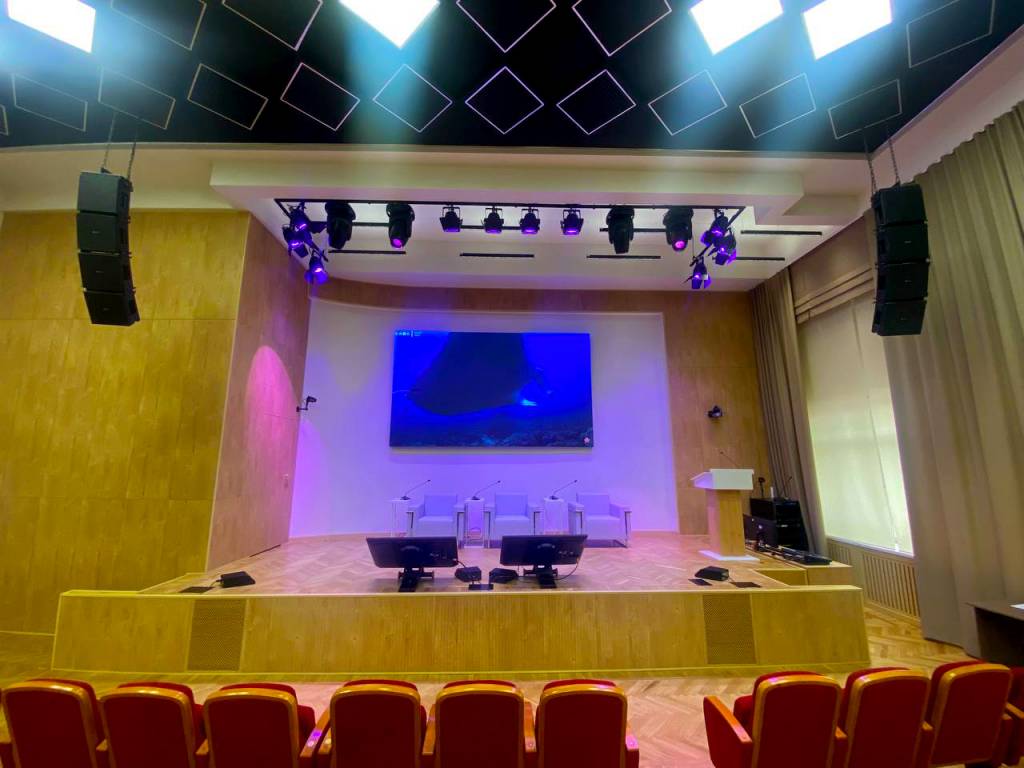

На фронтальной стене (задник сцены), размещен главный светодиодный экран 3840 x 2240мм

Дублирующие системы отображения:

• на сцене, лицом к президиуму или рабочим местам (видео мониторы сцены LG)

• в конструкции трибуны (сенсорный дисплей в составе ПК)

• Видео матрица Aten, подразумевает различные сценарии трансляции источников видео на основные и/или дублирующие линии

PTZ видеокамеры Lumens, спереди и сзади, для реализации мероприятий ВКС и прочих корпоративных надобностей

Про Аудио:

Цифровой процессор Xilica FR1. Открытая архитектура процессора, для решения любых задач в Актовом зале:

• сбор и обработка входных данных в аналоговом и цифровом состоянии

• создание и обработка входных и выходных линий, из модулей: PEQ, Low и High pass фильтров, динамической обработки и многих других

• организация матриц маршрутизации сигнала FOH и мониторных линий

• мониторинг входов и выходов аудио сигналов

• автоматизация команд mute для разных групп на входах и выходах

• организация подключения цифровой микшерной консоли: main out to DSP

• создание понятного пользовательского интерфейса xTouch, с логотипом компании под управлением: ПК windows, macOS и/или iOS и Android устройств

• и многое другое, реализованное в данном проекте.

Звукоусиление - установлены основные Акустические системы зала - kGear, в содружестве с мониторами сцены - k-array. Акустическая среда зала не изменялась, актуальна, комфортна для зрителя и звука. Некоторая асимметрия сцены вправо, едва ли заметна на вкус…

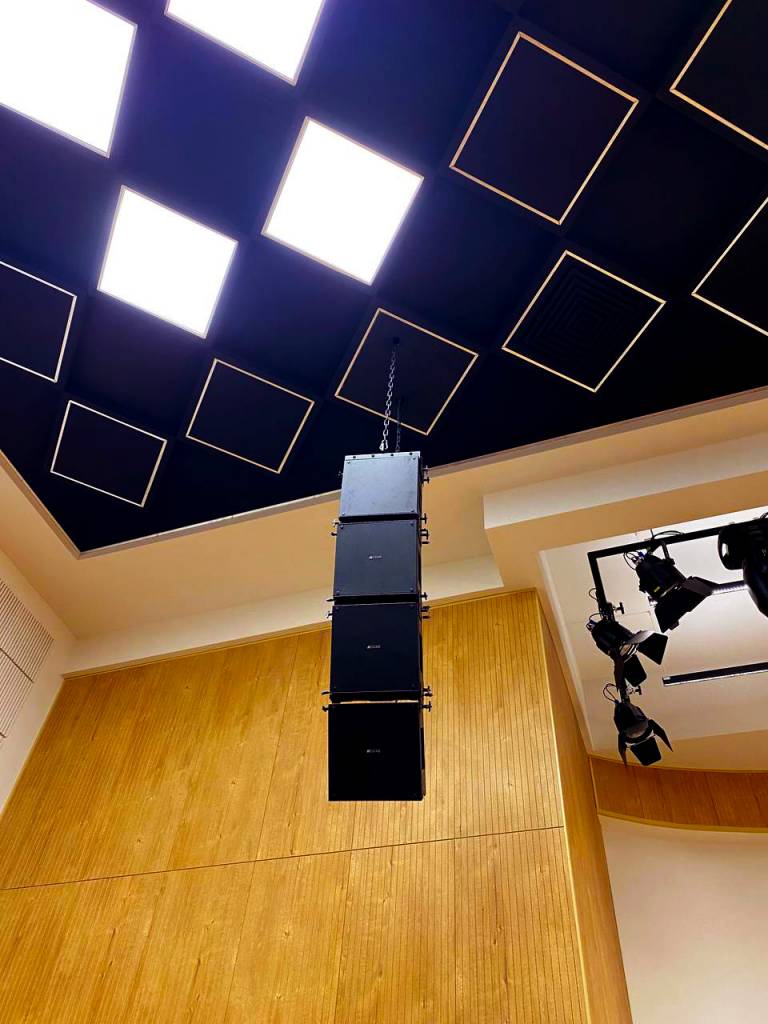

Фронт левый-правый - GH12 (8шт) широкополосные акустические системы, организованные в вертикальный массив, по четыре элемента и 2 канала усиления на каждую сторону;

Фронт левый-правый - GS18 (2шт) низкочастотные акустические системы, установлены в передней части конструкции сцены, для достижения полноценного звучания, посредством расширения диапазона в области низких частот;

Четыре линии мониторов - KRM33 (4шт), один низкопрофильный монитор на каждую линию, напольная установка в передней части сцены 30° горизонтальное раскрытие и 45° в вертикали, в направлении сценического пространства;

Микрофоны аудио конференции Televic - настольные пульты председателя и делегатов на столах рабочих мест, а также в виде скрытой установки, в конструкции трибуны. Система имеет возможность расширения проводными микрофонными пультами;

Микрофонные радиосистемы MiPRO ACT-5800 series, для сценической деятельности, а также в качестве гостевых микрофонных радиосистем Зала. Для устойчивой связи, используются выносные активные кардиоидные антенны;

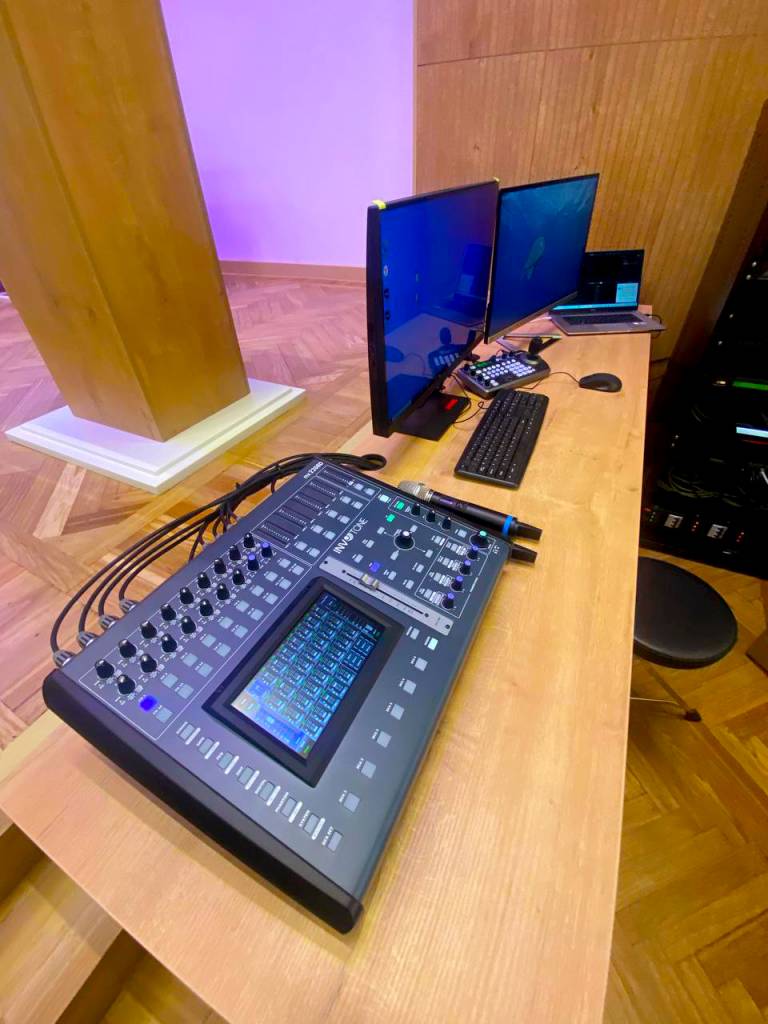

ПК звукорежиссера и Трибуны (сцена) - полноценные устройства воспроизведения звука и управления им, при использовании установленного и настроенного ПО:

dvs (dante virtual soundcard) сетевой многоканальный аудио интерфейс Dante audio

Xilica xTouch интерфейс управления оборудованием звука и его логикой

Про свет:

Минимальное пространство для организации световых решений + крайне ограниченный бюджет реализован в:

• прожекторы с кашетирующими шторками и головы INVOLIGHT

АО «НИИтурбокомпрессор им. В.Б. Шнеппа» получил в свое распоряжение, универсальный зал для корпоративных мероприятий. Функциональность и технологии, позволят провести мероприятия любого калибра, от образовательных лекций до праздничных концертов.
