МиТОК Калининград: Хореографическая Академия, филиал МГАХ

Заказчик: Фонд проектов социального и культурного назначения «Национальное культурное наследие»

Генподрядчик: АО «Стройтрансгаз»

Дата начала работы над проектом: декабрь 2020 г.

Дата реализации проекта: декабрь 2021 г.

Задачи проекта

Перепроектирование мультимедийных систем на этапе строительства объекта во всех помещениях Хореографической академии, где они должны быт предусмотрены: студии звуко- и видеозаписи, большие и малые балетные залы, классы музыкально-теоретических дисциплин, концертный зал, аппаратная и другие помещения.
Создание в учебном корпусе академии современного многофункционального концертного зала для проведения торжественных мероприятий и приемов, съемки телевизионных передач, телеконференций и телемостов, проведения конгрессов, конференций и семинаров.
Оснащение разноплановых по функциональности помещений мультимедийными комплексами, необходимыми в организации различных мероприятий учебного, просветительского, презентационного характера.
Поставка, установка и наладка мультимедийного оборудования в условиях логистического и производственного кризиса отрасли в мире (стране).
Подготовка проектной и исполнительной документации

О проекте

Московская Государственная Академия Хореографии (МГАХ) — это всемирно известное учебное заведение, основанное в конце 18-го века, которое является колыбелью русской балетной школы и хореографического искусства. На протяжении 250-ти лет Академия выпускает талантливейших артистов, покоряющих мировые сцены. Сегодня Академия отнесена к особо ценным объектам культурного наследия народов РФ.

В рамках президентской программы, направленной на создание культурно-образовательных комплексов в субъектах Российской Федерации, в состав МГАХ вошли школы в разных городах.

В составе Музейного и Театрального Образовательного Комплекса (МиТОК) в Калининграде был также построен филиал Академии Хореографии.

Генеральным подрядчиком выступила ГК Стройтрансгаз. За проектирование и внедрение мультимедийных систем отвечала ГК DIGIS.

С точки зрения оснащения, ключевой задачей данного проекта являлась необходимость пересмотра первоначальной концепции и последующая реализация перепроектирования мультимедийных систем в максимально сжатые сроки на этапе строительства объекта.

Здание Хореографической академии в Калининграде рассчитано на 150 учащихся и включает в себя большое количество учебных классов, студии, концертный зал, библиотеку и медиатеку. Разноплановость помещений академии позволили применить большой спектр мультимедийных решений.

По месту установки мультимедийного оборудования выделены следующие помещения:

1. Многофункциональный концертный зал

2. 4 больших балетных зала

3. 6 малых балетных залов

4. 5 классов музыкально-теоретических дисциплин

5. Видеостудия

6. Аудиостудия

7. Фонотека с выдачей аудиоматериалов

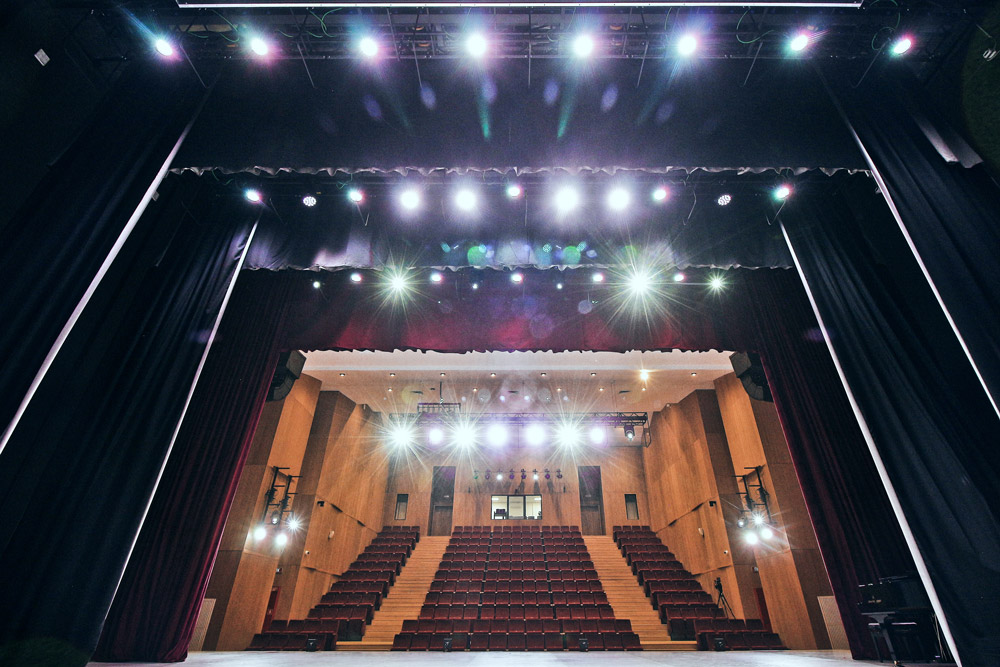

Многофункциональный Концертный зал оснащен комплексом решений для проведения любого типа мероприятий самого высокого уровня. Это источники аудио и видео, системы отображения и звукоусиления.

Основным средством отображения информации является видеопроектор с лазерным источником света. При помощи длиннофокусного объектива изображение проецируется на экран, расположенный в пространстве сцены. Для трансляции видео контента можно использовать как стандартные источники, так и PTZ-камеры, установленные в зрительном зале. Микрофонный парк подобран таким образом, чтобы обеспечить возможность проведения широкого спектра мероприятий, от детских концертов, до выступлений профессиональных артистов. Звук в зале построен по стандартам концертных площадок, что, в сочетании с акустической обработкой, позволило обеспечить фактически идеальную акустику.

Мультимедийное оснащение остальных помещений Академии позволяет максимально эффективно реализовывать учебную программу, осуществлять записи профессионального аудио и видео контента.

Мобильные комплекты дают возможность проводить съемки аудио и видео в любой точке здания, а также вне академии.

Все балетные классы и залы оборудованы мультимедийными системами для проведения ВКС и онлайн занятий. Система хранения данных медиатеки позволяет получить быстрый доступ к большому объему учебных и методических материалов и пособий.

Как результат, данный проект стал ярким примером объединения современных высоких технологий и устоявшихся традиций искусства.

Этапы реализации

Заключение договора на МиПНР – декабрь 2020

Разработка и согласование Технического задания – январь 2021

Разработка проектной документации – январь 2021

Разработка списка материалов в закупку – январь-февраль 2021

Закупка кабелей и материалов – февраль 2021

Закупка основного оборудования – март-август 2021

Прокладка кабельных трасс – август 2021

Монтаж и подключение оборудования – сентябрь-октябрь 2021

Пуско-наладочные работы – октябрь 2021

Программирование – октябрь 2021

Приемо-сдаточные испытания – ноябрь 2021

Опытная эксплуатация – ноябрь- декабрь 2021

Обучение пользователей Заказчика – декабрь 2021

Краткая техническая спецификация интегрированных систем

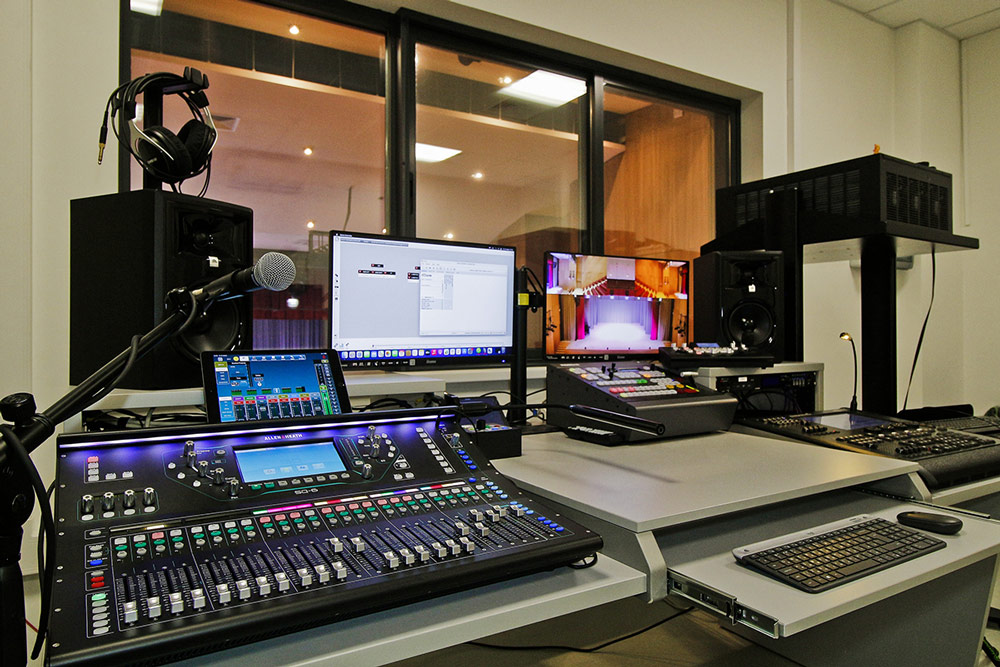

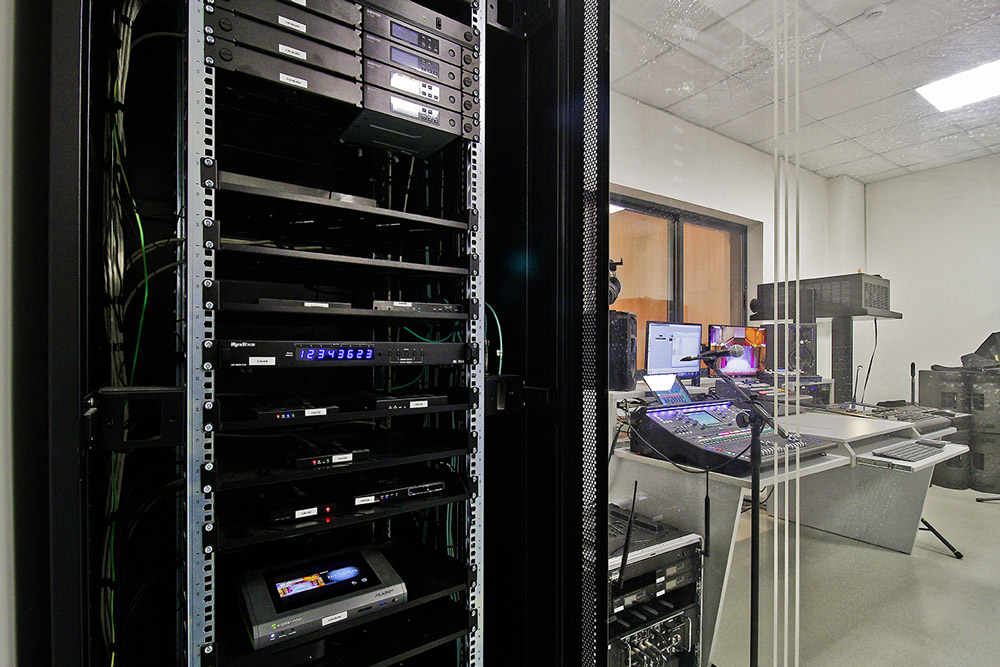

Концертный зал: видеопроекционное оборудование + аппаратная:

Инсталляционный лазерный проектор Vivitek DU9800Z-BK
Длиннофокусный объектив для проектора Vivitek DU9800Z
Экран с электроприводом Kauber Electrical MID King XL 316" 16:9 область просмотра 700x394 Clear Vision
Матричный коммутатор Wyrestorm 8x8 HDMI, поддержка 4K
PTZ-камера Avonic AV-CM73-IP-B
Видеомикшер и презентационный видеопроцессор RGBlink M3
Kramer Бесподрывный приемник HDMI, Аудио, RS-232, ИК, Ethernet по витой паре HDBaseT со встроенным масштабатором и дополнительным входом HDMI
Устройство записи и трансляции Full HD Epiphan Pearl Mini
JBL 306P MKII 2-х полосн. активн. студийный монитор 6` с магнитным экраном
Профессиональные мониторные наушники SHURE SRH840
BSS BLU-100 аудиоматрица с процессором
Цифровой микшер Allen&Heath
QLXD4E портативный одноканальный приемник Shure серии QLXD
Динамический кардиоидный вокальный микрофон (с выключателем) SHURE SM58S
Подвесной конденсаторный кардиоидный микрофон SHURE CVO-B/C
SM58 кардиоидный вокальный микрофон Shure
SM57 кардиоидный динамический инструментальный микрофон Shure
L-Acoustics LA4X Усилитель мощности
Низкочастотная акустическая система L-ACOUSTICS
Акустическая система, технология WST, 2-полосная пассивная L-ACOUSTICS
L-Acoustics X12 Акустическая система коаксиального типа
L-Acoustics LA4X Усилитель мощности

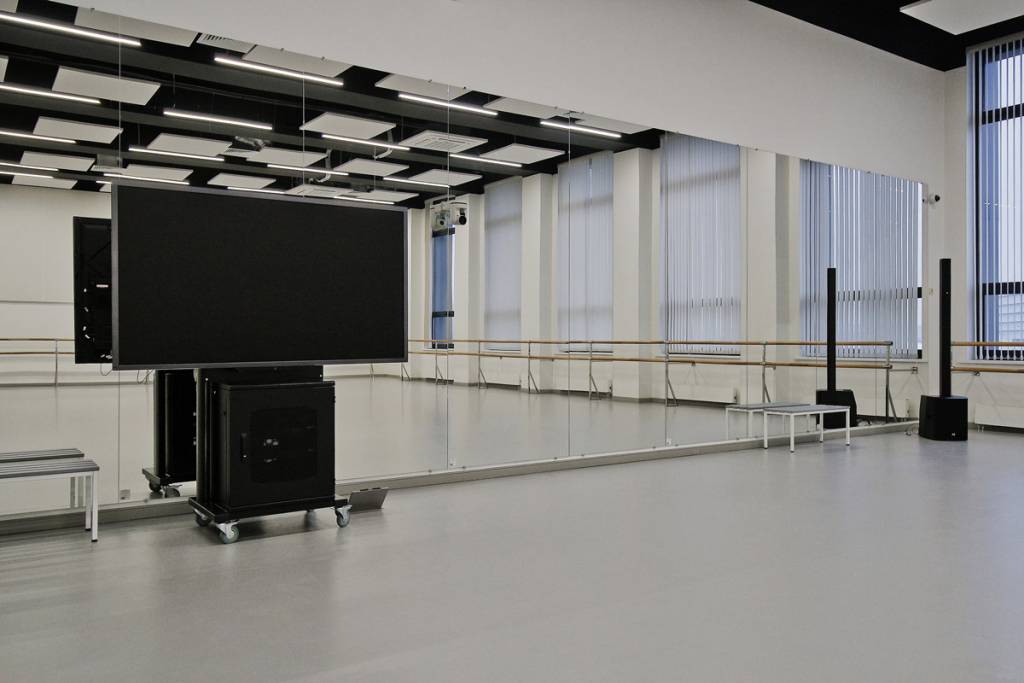

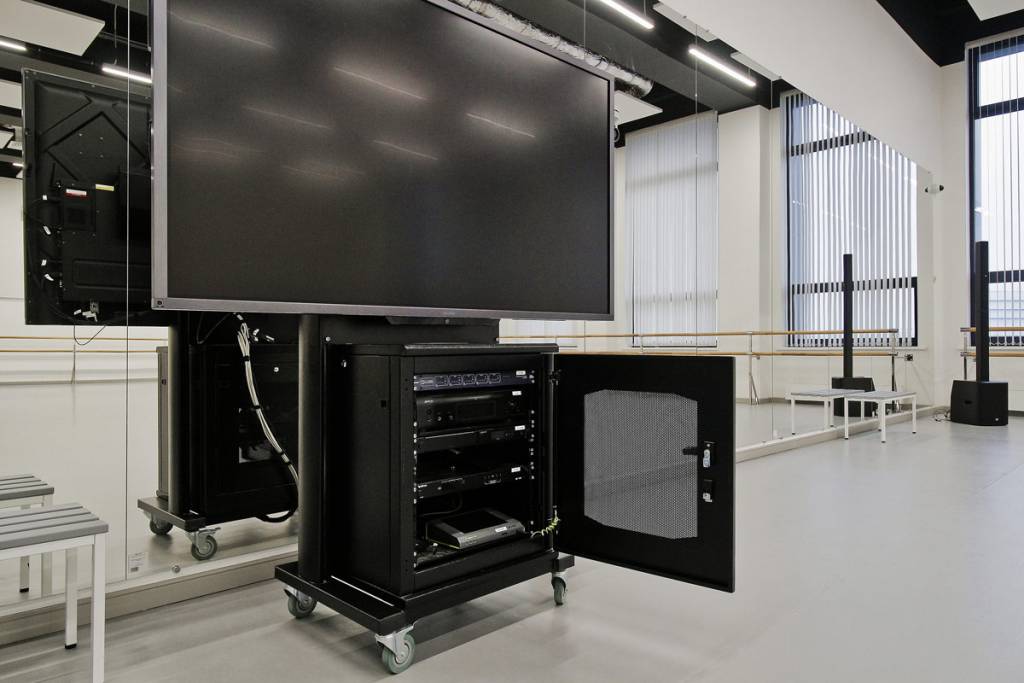

Большие балетные залы:

Интерактивная LED панель Newline TT-7520HO: 75" дюймов
Newline OPS компьютер i5-8265U DDR4
PTZ-камера Avonic AV-CM71-IP-W
Neets SieRRa II, настенный кнопочный контроллер
BSS BLU-101 аудио-матрица с процессором
LD Systems MAUI 28 G2 - Компактная активная колонная PA-система 16х3"+2x1"+2x8" со встроенным микшером и Bluetooth
QLXD14/SM35 цифровая радиосистема Shure с поясным передатчиком QLXD1 и головным микрофоном SM35
Wyrestorm MX-0404-H2A, матричный коммутатор 4x4 HDMI, поддержка 4K
Epiphan Pearl Mini Устройство записи/трансляции

Малые балетные залы:

Интерактивная LED панель Newline TT-6520HO: 65" дюймов, 4K
Newline OPS компьютер i5-8265U DDR4
PTZ-камера Avonic AV-CM71-IP-W
Neets SieRRa II, настенный кнопочный контроллер
QLXD14/SM35 цифровая радиосистема Shure с поясным передатчиком QLXD1 и головным микрофоном SM35
BSS BLU-101 аудио-матрица с процессором. 12 аналоговых входов, 8 аналоговых выходов
LD Systems MAUI 28 G2 - Компактная активная колонная PA-система 16х3"+2x1"+2x8
Epiphan Pearl Mini Устройство записи/трансляции

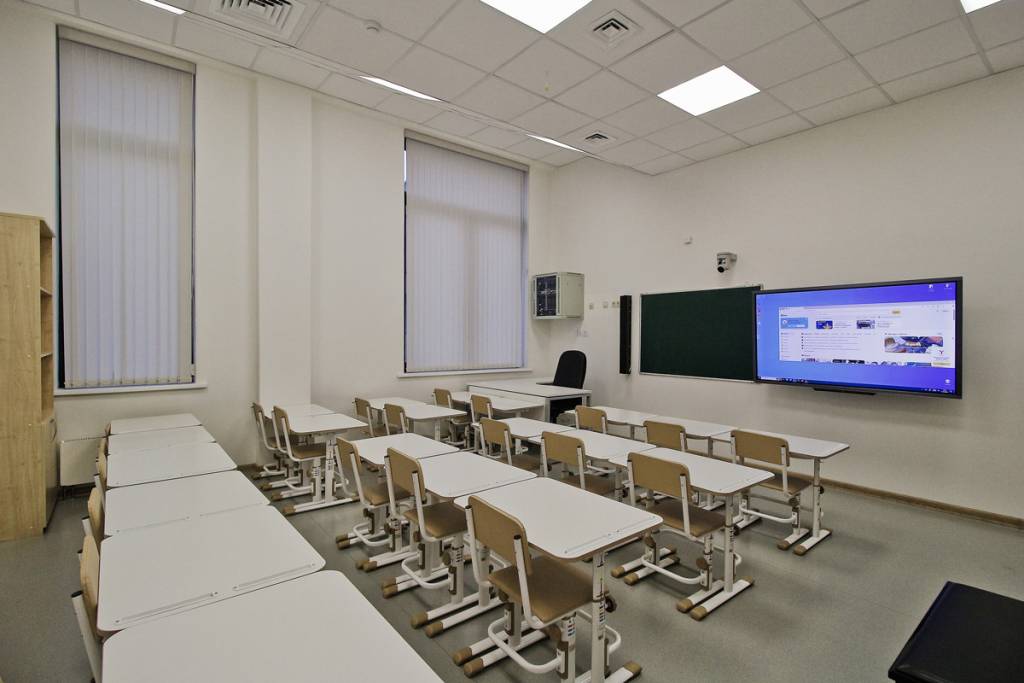

Классы музыкально-теоретических дисциплин:

Интерактивная LED панель Newline TT-6520HO: 65" дюймов
Newline OPS компьютер i5-8265U DDR4
PTZ-камера Avonic AV-CM71-IP-W
Комплект передатчик-усилитель и приемник сигнала Digis
Neets SieRRa II, настенный кнопочный контроллер
BSS BLU-101 аудио-матрица с процессором
LD Systems MAUI i1 - Инсталляционная двухполосная звуковая колонна 9 x 3” + 2 x 1”
QLXD14/SM35 цифровая радиосистема Shure с поясным передатчиком QLXD1 и головным микрофоном SM35
Wyrestorm MX-0404-H2A, матричный коммутатор 4x4 HDMI, поддержка 4K
LD Systems XS 700 - Усилитель мощности класса D
Epiphan Pearl Mini Устройство записи/трансляции

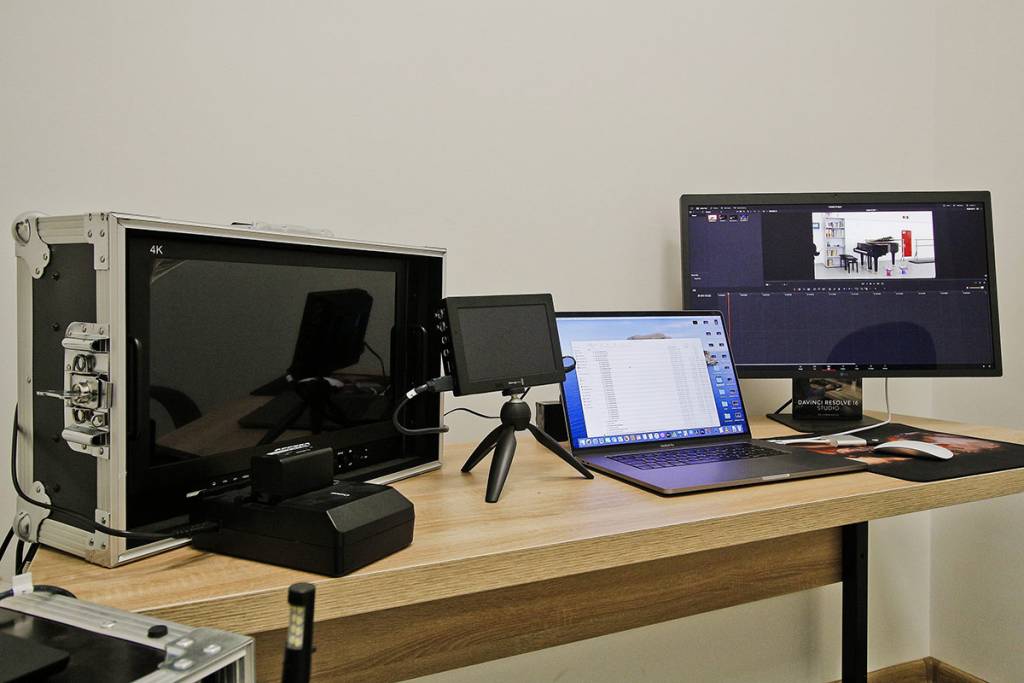

Видеостудия:

Профессиональные мониторные наушники закрытого типа Shure SRH940
Lightware DA2HDMI-4K-Plus-A, усилитель-распределитель HDMI1.4 сигнала 1 в 2, поддержка HDCP, EDID, 3D, 4K/UHD
Wyrestorm CON-H2-SCL, преобразователь со скейлером, даунскейлером 4К60 4:4:4 со встроенным де-эмбеддером
Vivitek NovoConnect NC-X700 Устройство для организации совместной работы и беспроводной передачи
UltraFine 5K Монитор 27 дюймов, цветовым охватом P3 и разрешением 5120×2880
Apple MacBook Pro 13
UltraStudio 4K Mini Устройство захвата видео
P173-9HSD-CO Режиссёрский монитор 17.3" в жестком кейсе

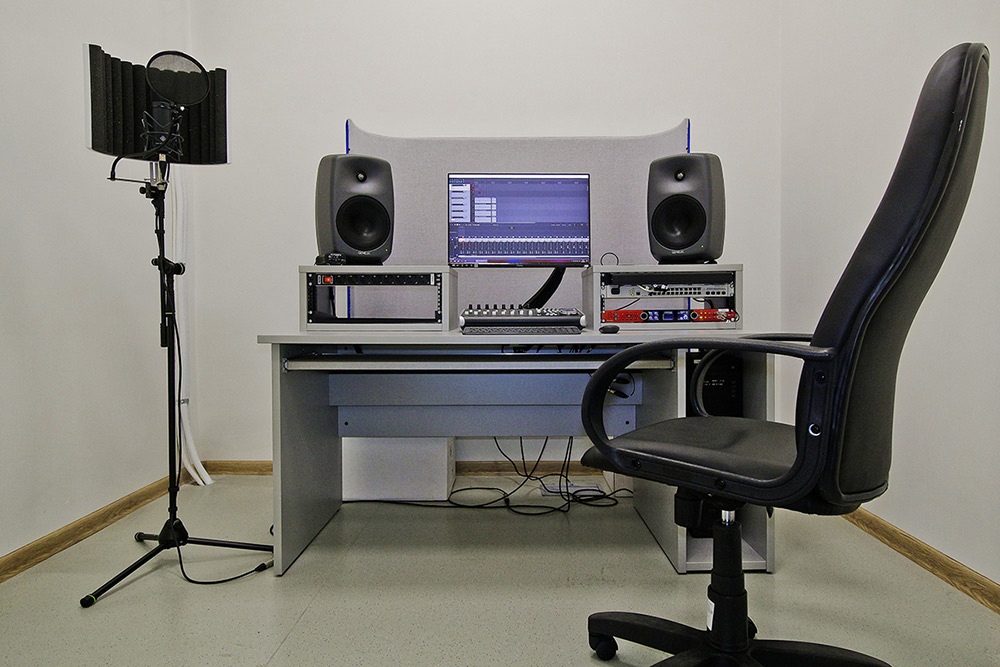

Аудиостудия:

Профессиональные мониторные наушники SHURE SRH840 закрытого типа
Gravity MS 4322 B - Микрофонная стойка "журавль"
Gravity MS 231 HB - Прямая микрофонная стойка на круглом основании
LD Systems HPA 1 - Усилитель для наушников и проводных систем мониторинга IEM
Genelec активный 2-полосный монитор ближнего/среднего поля
BEHRINGER универсальный MIDI контроллер
SHURE фильтр для студийных микрофонов
Steinberg секвенсор для профессионального создания музыки, обработки и микширования звука
Микрофонный комплект Neumann U 87 Ai stereo set
