ПЕРЕГОВОРНАЯ КОМНАТА ДЛЯ РЕСТОРАНА БЫСТРОГО ПИТАНИЯ «ВКУСНО — И ТОЧКА»

Номинация  «Лучший интеграционный проект в сфере корпоративных пространств и офисов»

Базовое решение

Smart-AV

Москва, Остаповский проезд, д. 5, стр. 6, подъезд 1, оф. 206.

smart-av.ru

Переговорная комната для ресторана быстрого питания «Вкусно — и точка»

Дата начала работы над проектом: март 2024

Дата запуска в эксплуатацию: март 2024

Работа велась около 3 недель.

По заказу ресторана «Вкусно — и точка» компания Smart-AV реализовала оснащение переговорной комнаты: подобрала, доставила и установила аудио- и видеооборудование, наладила его работу, учитывая требования клиента и особенности помещения. Площадь помещения — 30-35 м², вместимость — до 15 участников.

Проект начался с маленькой задачи — устранить проблемы в работе микрофона. Но в процессе обсуждения и детального обследования помещения развился в полноценный проект, который требовал комплексного решения.

Задачи:

1) оснастить переговорную комнату после ремонта, при этом задействовать оборудование, которое уже имелось.

2) устранить проблемы в работе имеющегося акустического оборудования;

3) добавить камеры с системой автонаведения, оборудование с поддержкой формата 4К, блок управления, который все это объединит.

Сложность:

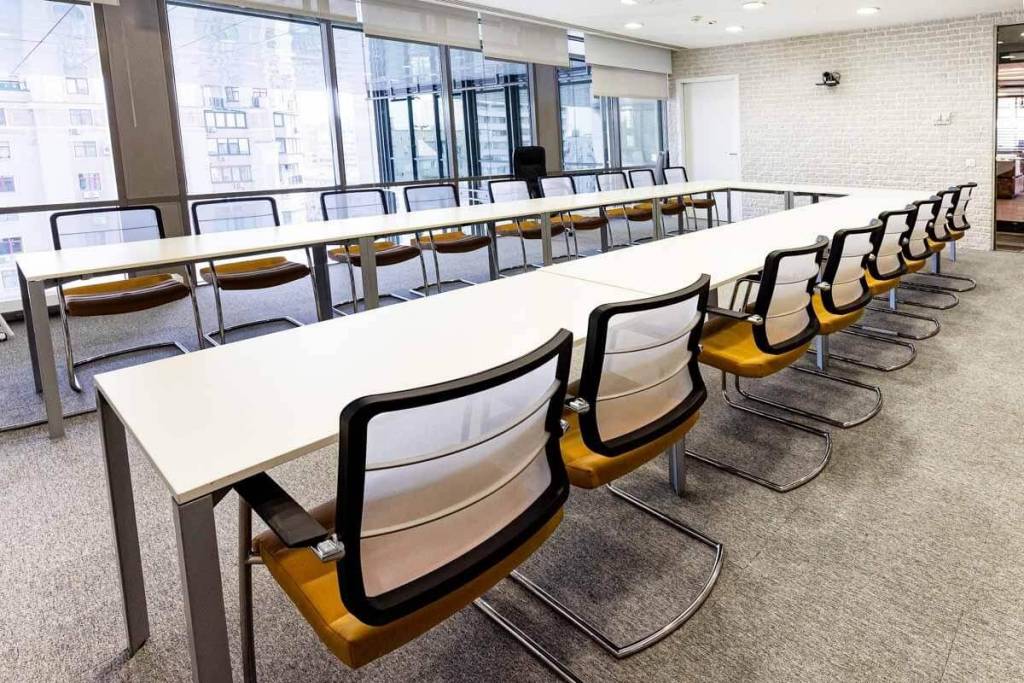

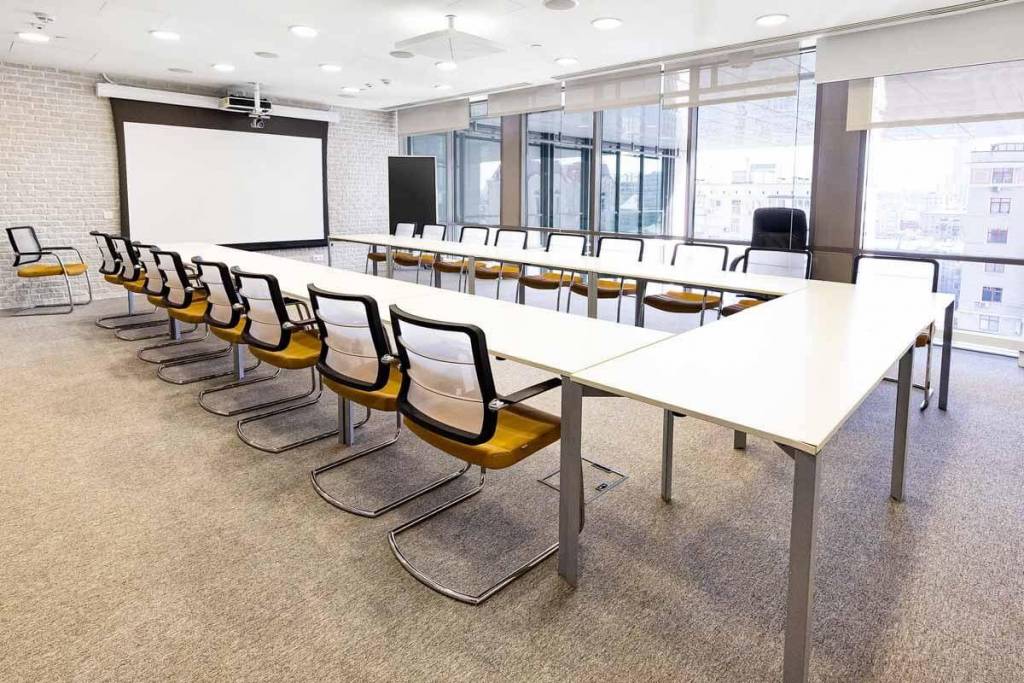

Эта переговорная комната очень популярна во «Вкусно — и точка» и постоянно занята. По сути — это зал-трансформер, используется для разных сценариев. Там проводят совещания, игры, квизы, конкурсы, люди приходят туда со своими ноутбуками поработать, созвониться. Можно передвигать столы в различных конфигурациях.

При установке оборудования нужно было учесть все варианты, чтобы дальнейшая работа участников при любом сценарии была удобной и эффективной.

Реализация проекта:

1) Звук

Ровно по центру переговорной комнаты (там, где в идеале нужно повесить микрофонный массив) висел староватый, но мощный проектор Sony. А имеющийся микрофонный массив Sennheiser TeamConnect Ceiling 2 не функционировал должным образом по ряду причин:

— был расположен неправильно: ему мешал работающий проектор, который буквально «дул» на него;
— был подключен неправильно: один динамик замкнут, в усилителе на одном канале короткое замыкание, поэтому у заказчика не получалось сделать нормальный уровень громкости;

— не имел полной комплектации, а именно — аудиопроцессора, чтобы это всё завести в компьютер.
Поэтому заказчик пользовался комплектом Aver, который, в свою очередь, не мог захватить всю комнату, и спикерфон приходилось постоянно перемещать.

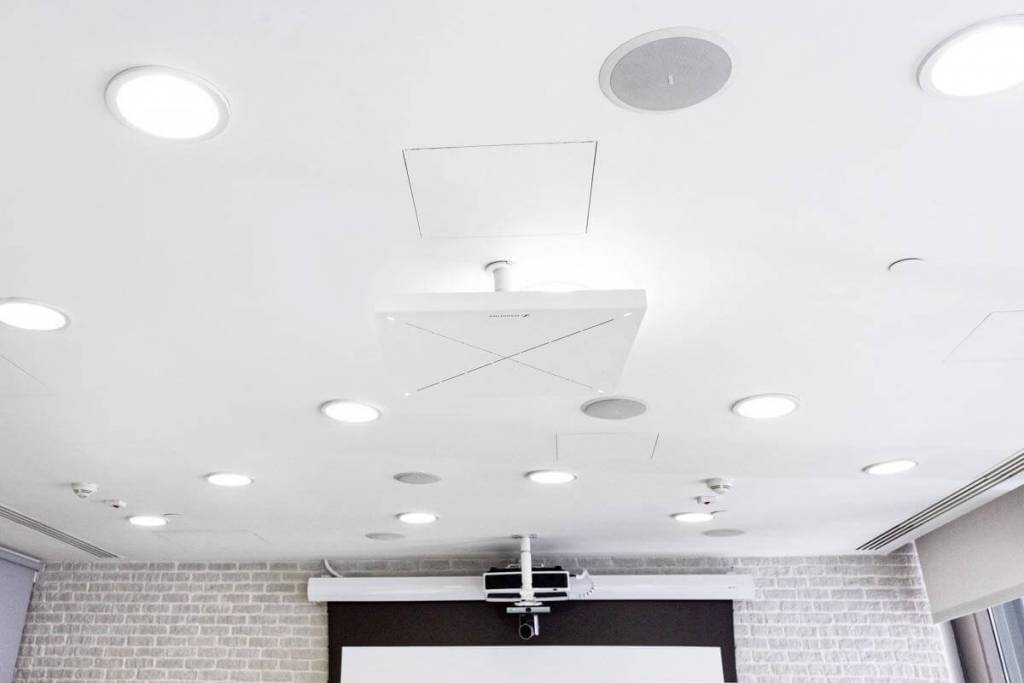

Решение: Для устранения проблемы со звуком микрофонный массив доукомплектовали аудиопроцессором S-Track Tiger D88N, расположили по центру, как и должно быть, корректно подключили. Теперь микрофоны принимают звук со всего помещения, и как бы не расставили столы, звук захватывается хорошо, без шума и помех.

2) Поддержка 4К

В помещении, помимо проектора Sony, имелось также достаточно дорогое, но уже устаревшее оборудование Extron (приемники-передатчики, видеоматрица, усилитель мощности, колонки). Это и сейчас одно из лучших решений на рынке, но оно ограничено технологиями того времени. У заказчика возникла потребность в поддержке 4K.

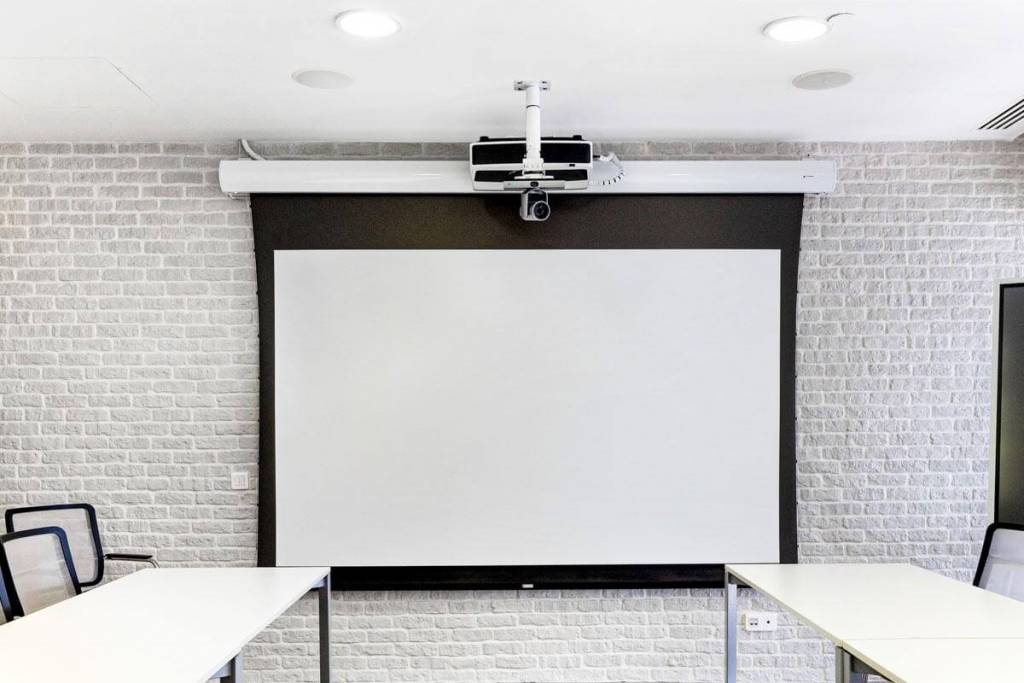

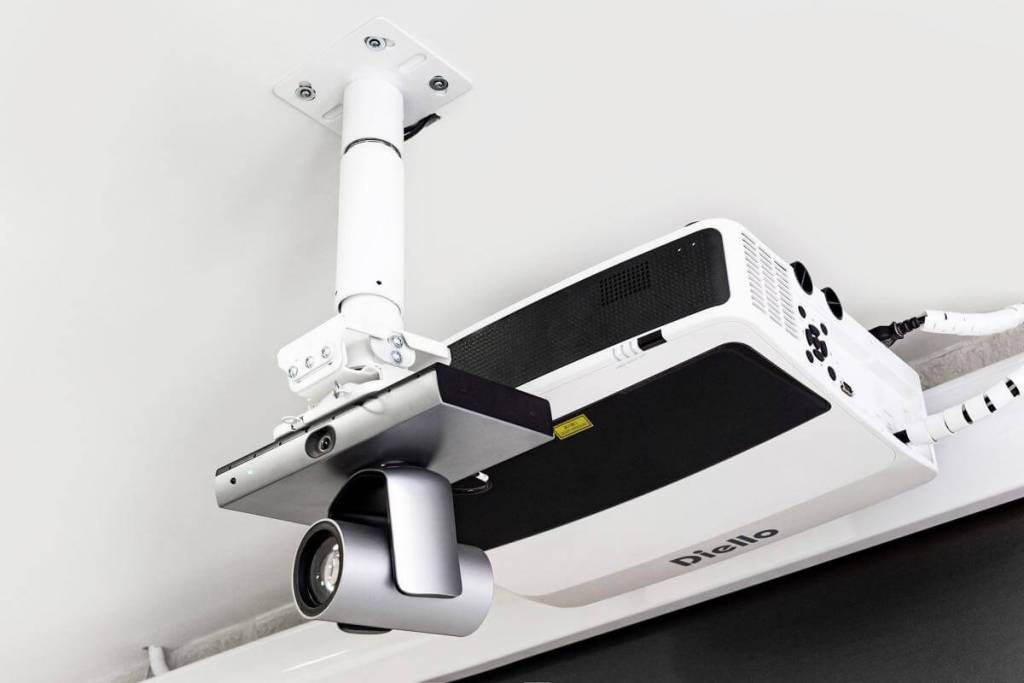

Решение: Всё оборудование было обновлено. Старый проектор заменили на Diello DL-LU525UST. Также установили экран ViewScreen Premium. Оборудование с поддержкой 4К позволяет отображать контент в высочайшем качестве и в мельчайших деталях.

3) Камеры

У камер есть рамки, в которых они работают. Это комната-трансформер, где столы постоянно передвигаются и расставляются так, как нужно заказчику в данный момент времени. А камеры имеют ограниченный угол обзора и панорамирования, поэтому не способны полностью охватить каждый угол помещения.

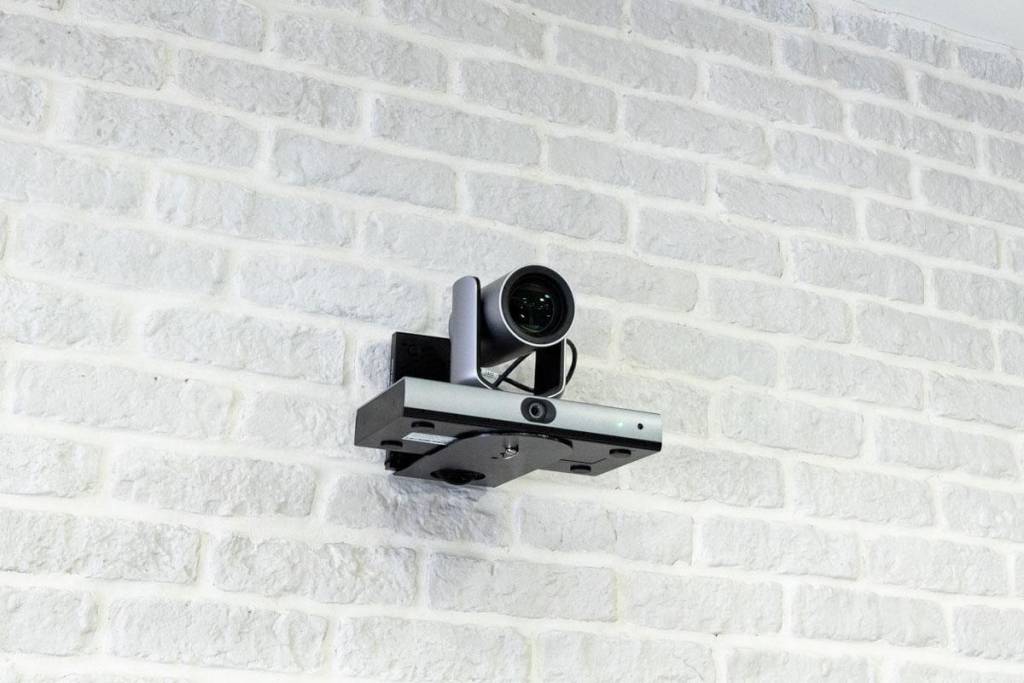

Решение: Были подобраны и установлены 2 PTZ-камеры SmartCam A12TH, оптимально подходящие для такого зала. Одна работает в режиме отслеживания по голосу, она нужна для постоянного использования. Вторая камера работает в режиме лектора: когда кто-то вступает около моторизированного экрана, камера будет его сопровождать.

4) Связь устройств и простое подключение

Большое количество оборудования в комнате нужно было связать воедино.

Решение: Для этого компания Smart-AV впервые использовала процессор Iridium ProAV. Так как переговорной активно пользуются, необходимая настройка и отладка Iridium проходила в нерабочее время.

Также заказчик хотел, чтобы всё подключалось одним проводом. Этот функционал получилось реализовать с помощью док-станции, которая уже имелась у заказчика. Всё подключили одним проводом, туда заходит и видео, и камеры, и звук.

Оборудование:

Аудиопроцессор S-Track Tiger D88N

Аудиоинтерфейс S-Track Ostrich DU22

Проектор Diello DL-LU525UST

Экран ViewScreen Premium 16:10 113" 243*152 (размер белого поля) White Casing

Крепление настенное для проектора с нагрузкой до 15кг

PTZ-камера SmartCam A12TH (2шт)

QVP MX44H4MV Мультивьювер, бесподрывный матричный коммутатор 4x4 сигналов HDMI 2.0 4096x2160 с аудио

iRidi ProAV Процессор управления (PX-VM20-Basic)

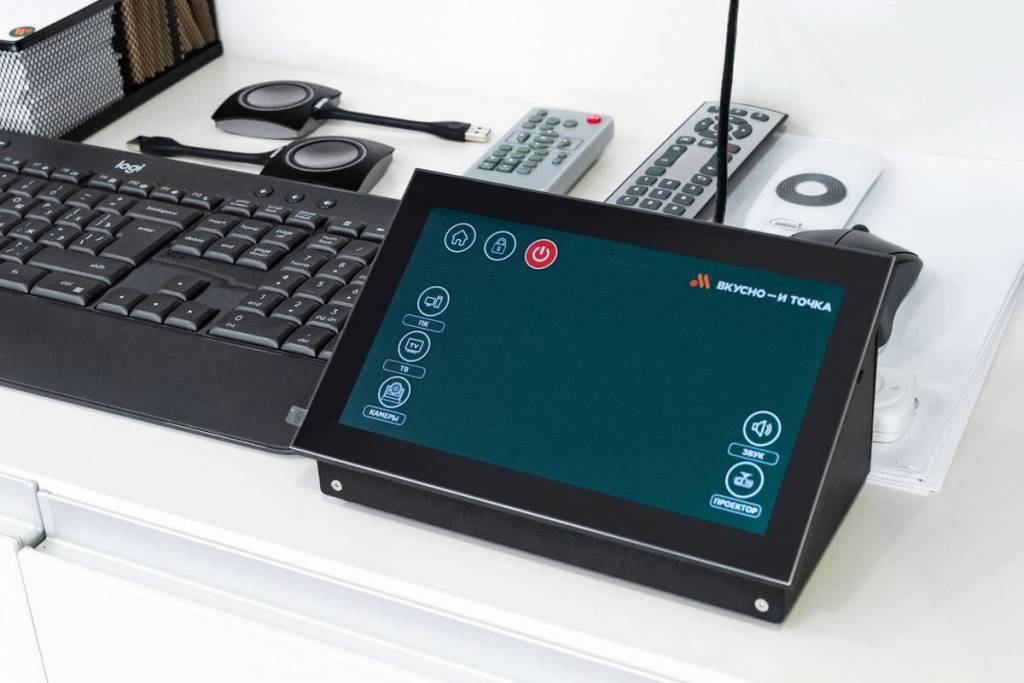

Iridium Панель настенная 8 дюймов

Удлинитель HDMI по витой паре AV Access 4KEX70-H2 (8 шт)

Epiphan AV.io 4K

Коммутатор Kramer VS-211H2 2х1 HDMI с автоматической коммутацией; автокоммутация по наличию сигнала, поддержка 4K

Управляемый PoE+ коммутатор

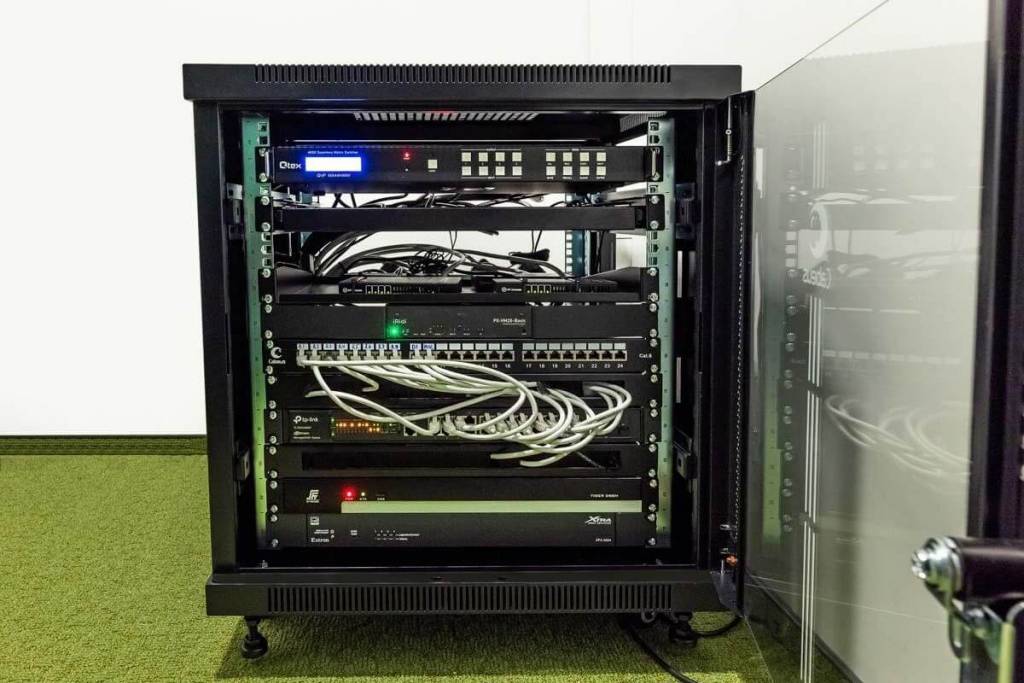

Шкаф Cabeus 12U с наполнением

Настенный кронштейн для PTZ-камер

Потолочный кронштейн для PTZ-камеры

Итог:

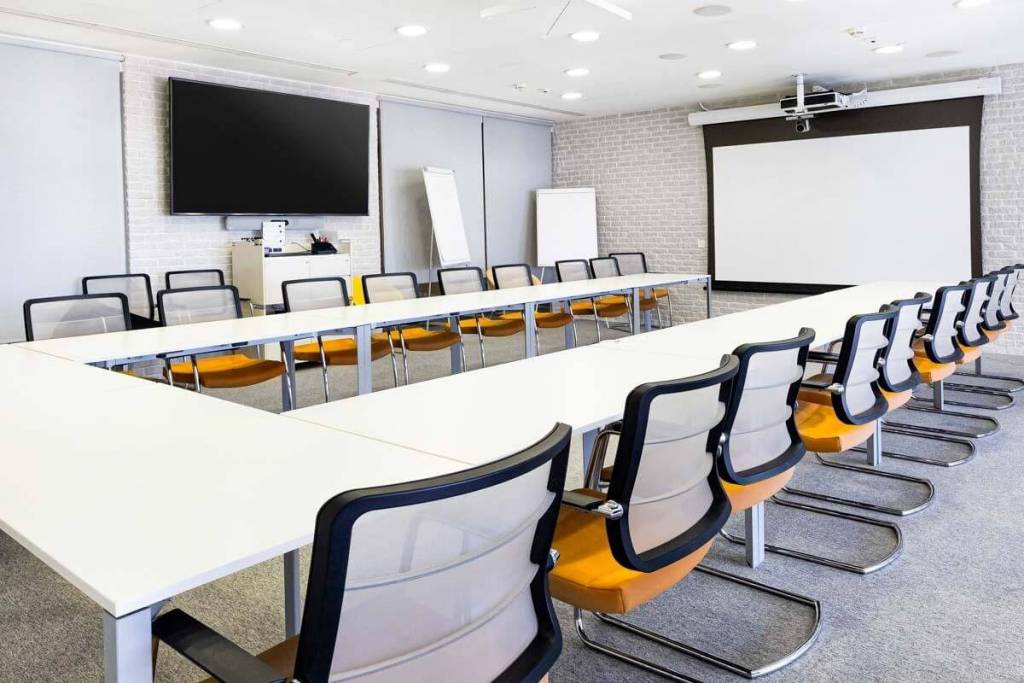

В комнате хороший захват звука и озвучивание помещения, хорошие камеры и проектор. Все установленное оборудование позволяет развернуть в  переговорном помещении разные сценарии работы. Также заказчик может полноценно использовать свой 86-дюймовый телевизор совместно с проектором (попеременно или одновременно), выводить презентации либо на ТВ, либо на проектор.
