Конференц-зал (Зал Правления) для одного из крупных российских банков

Дата начала: ноябрь 2023

Дата реализации: ноябрь 2023

Работа велась 3 недели.

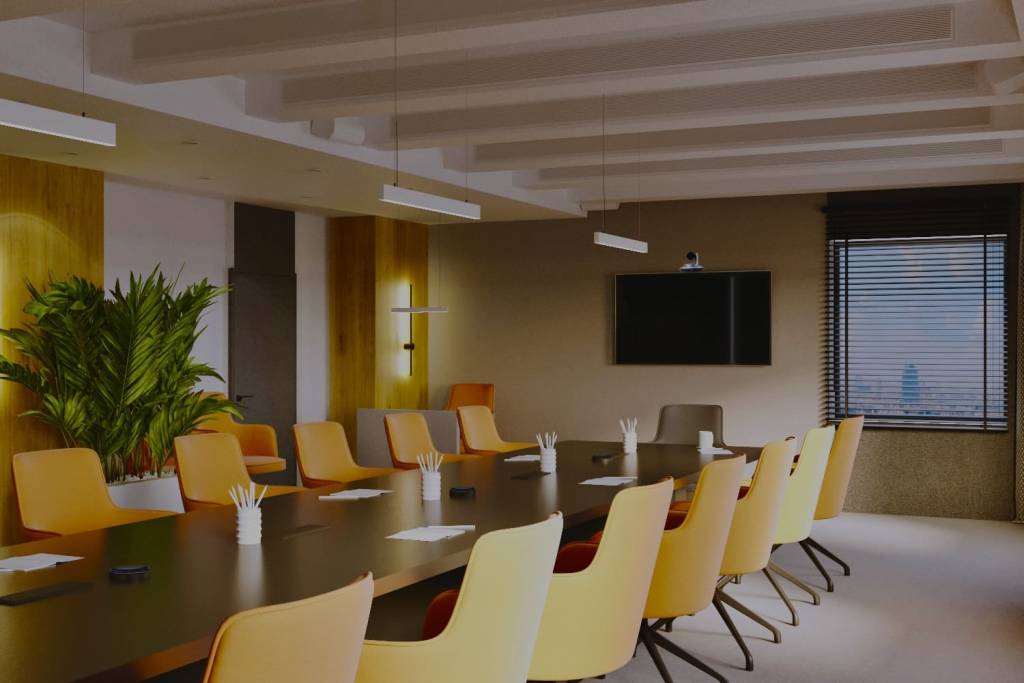

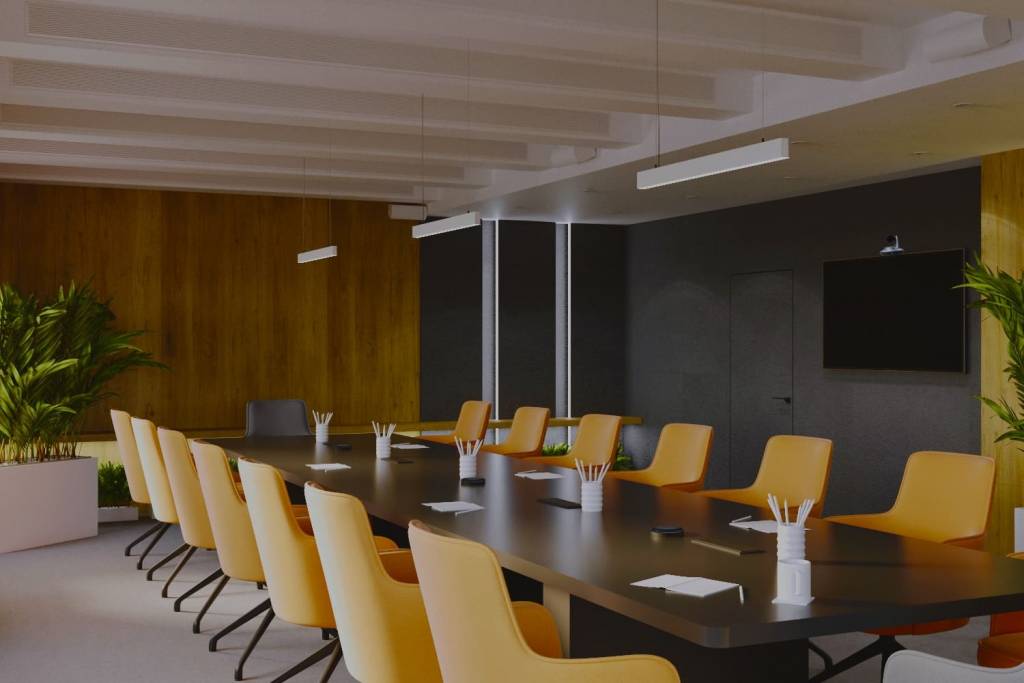

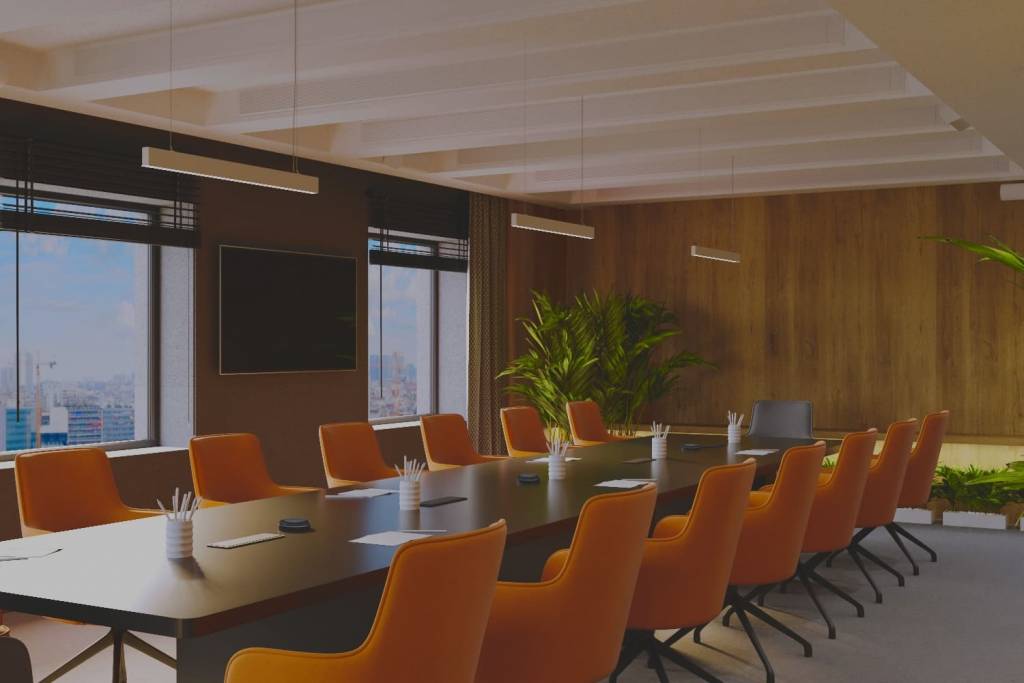

Компания Smart-AV оснастила мультимедийным оборудованием главный конференц-зал “Зал Правления” одного крупного российского банка. Помещение используется для проведения видеоконференций и локальных совещаний руководства банка. Площадь зала — 65 м², количество участников — до 20.

Услуги компании в рамках проекта: подбор, закупка, доставка и монтаж необходимого оборудования, пусконаладочные работы, программирование системы управления на базе Crestron.
На начало работы помещение было на этапе ремонта. При этом кабели питания были уже заложены и на этом моменте дополнительных подготовительных мероприятий не требовалось. Проблемы с акустической обстановкой в помещении также отсутствовали, так как заказчик выбрал звукопоглощающие материалы — ковролин на полу и отсутствие стеклянных поверхностей и стен. Все оборудование должно управляться с помощью контроллера Crestron и внутренней информационной системы банка.

Задачи:

• Оснастить с нуля главный конференц-зал.

• Всю коммутацию и периферию спрятать для достижения визуальной эстетики.

• Настроить управление оборудованием на базе контроллера Crestron, интегрировать систему управления Crestron в экосистему банка.

Сложности:

• Проект реализовывался на стадии ремонта, что в свою очередь добавляло сдерживающие факторы пусконаладочным работам.

• У банка есть своя внутренняя система. Нужно было связать все оборудование и настроить управление внутри экосистемы.

• У заказчика несколько сценариев использования видеоконференцсвязи, для каждого сценария нужно было вручную прописать отдельный сценарий работы на Crestron.

Реализация:

За один день был сделан монтаж оборудования и начались пусконаладочные работы, которые проводились параллельно с ремонтными, например, покраской стен в конференц-зале. Иногда это осложняло и тормозило процесс. Так, при настройке автонаведения видеокамер в помещении должна быть полная тишина в течение нескольких часов. Но этого невозможно добиться из-за присутствия ремонтной бригады. Приходилось работать вечерами или в перерывы, когда зал пустовал.

Для захвата звука были установлены микрофоны общего захвата звука: два Biamp Parle TTM-X и два дополнительных микрофона Biamp Parle TTM-XEX.

Для захвата видео — три поворотных видеокамеры Telycam TLC-300-IP-12. Автонаведение всех трех видеокамер было настроено на звуковые лучи от настольных микрофонов. Это достаточно сложное и интересное решение — как правило, такую систему используют редко. Обычно, автонаведение настраивается на потолочные микрофонные массивы или на индивидуальные микрофонные пульты конференц-системы.

За озвучивание отвечают восемь акустических систем Audac ATEO6/W. Помимо превосходного качества звучания они отлично вписались в дизайн помещения.

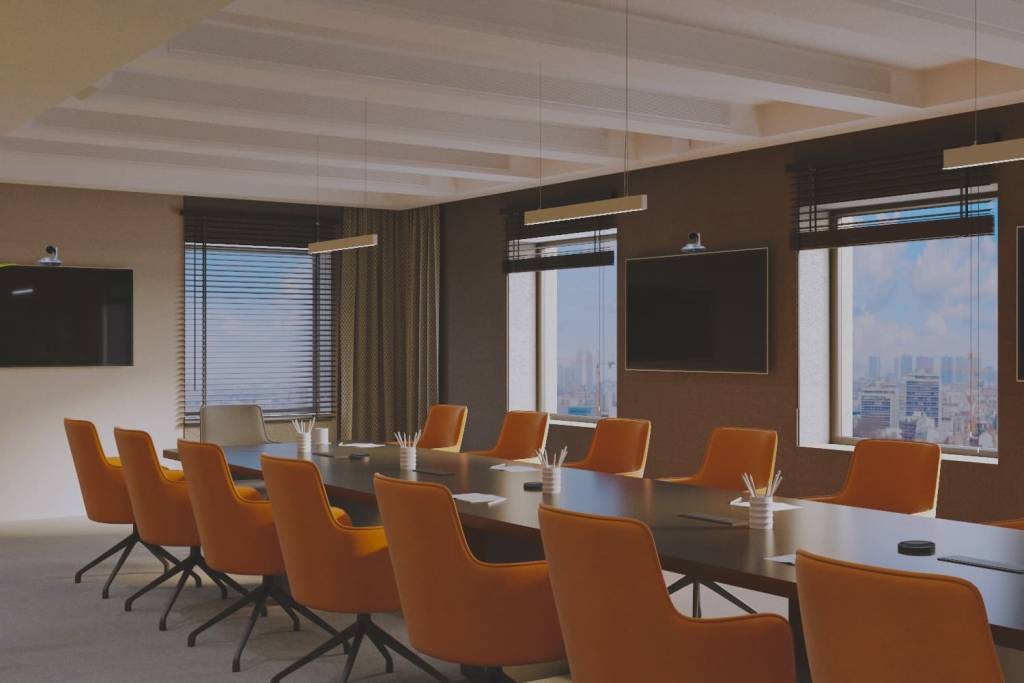

Для отображения информации установили профессиональные дисплеи EliteBoard на каждой стене.  На трех стенах — 55-дюймовые модели. При входе — большую 98-дюймовую панель. Ее с большим трудом доставили на 12 этаж, она не проходила в лестничный пролет, а в грузовой лифт поместилась впритык и только без упаковки. С помощью видеокоммутатора настроили переключение сигналов между камерами и между дисплеями. Каждый дисплей является независимым источником отображения информации, то есть заказчик может выводить разные изображения на дисплеи, если того требует сценарий проведения мероприятия.

Неотъемлемой частью таких крупных проектов является коммутация. Установили матричный коммутатор, сетевой коммутатор, аудиопроцессор, удлинители интерфейса HDBaseT по IP, комплекты передачи сигналов, видеокоммутатор, конвертер. В процессе монтажа по просьбе заказчика вся коммутация была спрятана за дисплеями. Визуально все выглядит аккуратно и красиво.

Для управления выбрали контроллер на базе ПО Crestron. Настройка Crestron — это самый сложный этап реализации. У банка есть своя внутренняя информационная система. На планшеты устанавливалась оболочка Crestron и настраивалось управление внутри информационной системы. Нужно было всё связать воедино и прописать все команды на Crestron.

Заказчик использует ВКС по нескольким сценариям, например, снимать только общий план, снимать только председателя собрания, использовать автонаведение. Изображения во время конференций переключаются между камерами и дисплеями. Все варианты использования обсуждались с заказчиком заранее, и для каждого сценария программист прописал команды.

В зале есть стол оператора. Во время проведения конференций оператор на планшете (с Crestron и внутренней программой банка) переключает сценарии, выключает или включает микрофоны и камеры.

Crestron настраивал программист: прописал оболочку, в том числе интерфейс оператора. Это упростило работу оператора: он нажимает нужную кнопку на планшете, и дальше оборудование работает по заданному сценарию. Через этот планшет можно также вручную отключать или включать видеокамеры и микрофоны.

Crestron — сложная система, на ее настройку ушло примерно 2 недели. И потом еще потребовалось несколько дней на отладку системы: отслеживание возможных ошибок и их коррекцию.

Оборудование:

• Ноутбук HIPER Notebook (H1579O5DV165WM)

• Универсальный видеограббер Epiphan AV.io 4K.

• Профессиональный дисплей EliteBoard LK-98US2SN

• Профессиональный дисплей EliteBoard LK-55UL2SN (3 шт)

• Настенный кронштейн для ТВ 98"

• Настенный кронштейн для ТВ 55" (3 шт)

• Аудиопроцессор Biamp Tesira FORTE AVB VT

• Усилитель Biamp Tesira AMP-A460H

• Корпусная двухполосная акустическая Audac ATEO6/W (8 шт)

• Сетевой коммутатор Biamp TesiraCONNECT TC-5

• Микрофон Biamp Parle TTM-X (Black) (2 шт)

• Дополнительный микрофон Biamp Parle TTM-XEX (Black) (2 шт)

• Матричный коммутатор Prestel FMS-88H2A

• Удлинитель интерфейса HDBaseT по IP Prestel EHD-4K100 (12 шт)

• Комплект передачи сигналов (2 шт)

• Контроллер управления на базе ПО Crestron VC-4-RU-1

• Коммутатор D-Link DSS-200G-28MPP/A1A

• Конвертер TELEOFIS ER108-R4U2 (4 шт)

• PTZ-камера Telycam TLC-300-IP-12 (3 шт)

• Настенный кронштейн для PTZ-камер (3 шт)

Итог:

Полностью оснащенный конференц-зал — удобное технологичное решение для эффективной работы. Оборудование связано воедино с помощью процессора, и все это управляется с помощью внутренней экосистемы банка. Проведена сложная настройка и программирование, теперь во время конференций оператор может легко переключать различные сценарии работы. Учтено, что на внутреннюю систему привязаны также остальные кабинеты и переговорные.
