Международный центр самбо, Центр бокса на территории Олимпийского комплекса «Лужники»

Номинация  «Лучший интеграционный проект в сфере спорта»

Премиальное решение

ООО "СМАРТ РУМС"

115114, г. Москва, Шлюзовая набережная, д. 6, стр. 4
smart-rooms.ru

Международный центр самбо, Центр бокса на территории Олимпийского комплекса «Лужники»

Дата начала: 23.05.2022 г.

Дата реализации: 01.06.2023 г.

Компания интегратор: ООО «СМАРТ РУМС».

Международный центр самбо и центр бокса – это уникальный современный спортивный комплекс единоборств, симметрично объединивший под одной крышей два спортивных сооружения. Комплекс полностью соответствует требованиям международных ассоциаций и федераций по боксу и самбо, а по своему наполнению не имеет аналогов в мире. Здание оснащено оборудованием для видеотрансляции соревнований с возможностью подключения прямого эфира.

Международный центр самбо включает в себя зал для соревнований на 3 ковра и разминочный зал на 6 ковров, тренажерные залы, бассейны, офисы Международной и Всероссийской федераций самбо. Зрительский зал рассчитан на 1600 посадочных мест.

В Центре бокса расположены зал для соревнований на 2 ринга с трибунами, рассчитанными на 2000 зрителей, а также тренировочный зал с тремя боксерскими рингами.

В блоках самбо и бокса есть спортивно-оздоровительные бассейны на шесть дорожек, сауны и хаммам, медико-восстановительные центры, универсальные залы с 60-ю тренажерами, универсальные спортивные залы для игровых видов спорта и конференц-залы на 200 человек.

На базе обоих центров проводятся не только тренировки и соревнования, но и теоретические учебные занятия для спортсменов, а также курсы повышения квалификации для тренеров и судей.

В начале проекта это была настоящая стройка. С формальностями, огромным количеством приказов, различными журналами, допусками, касками и прочими атрибутами большой стройки. У нас даже был свой вагончик в строительном городке.

Целью проекта было обеспечение качественного, современного звукового сопровождения для зрителей и спортсменов во время соревнований и тренировок. Инженеры тщательно разработали схему размещения динамиков и оборудования, учитывая особенности спортивного комплекса и требования к звуковому охвату, что позволило создать оптимальные звуковые условия в каждом уголке, а также повысить комфорт для зрителей и спортсменов.

Требования заказчика

Основное требование заказчика состояло в том, чтобы качественно смонтировать и запустить комплекс оборудования в сжатые сроки.

Подготовка к работам и выходу на объект

• Изучение документации,

• Координация со смежниками,

• Проверка закладных линий и готовности смежных систем,

• Обустройство штаба.

Монтажные работы

• Прокладка и проверка целостности кабельных линий

• Монтаж оборудования

Пусконаладочные работы

• Настройка оборудования

• Настройка систем

• Акустические замеры

• Программирование систем управления

Ввод в эксплуатацию

• Приемосдаточные испытания,

• Выпуск исполнительной и эксплуатационной документации,

• Инструктаж службы эксплуатации

• Сопровождение первых мероприятий

В рамках этого проекта было оснащено большое количество типовых помещений и установлены однотипные системы. Это позволило обеспечить максимальную унификацию во всем, где это возможно. Порты подключения, адресация, шаблоны настроек, названия портов, каналов, частоты радиосистем и другие параметры были стандартизированы. Такой подход значительно упрощает дальнейшую эксплуатацию системы, делает ее диагностику более простой и обеспечивает максимально простую взаимозаменяемость компонентов.

Аудиооборудование арены легко перевести в рабочий режим. Имеется возможность подключить любое стороннее оборудование.

Система проведения конференций позволяет организовать различные форматы мероприятий: переговоры, презентации, выступления, видеоконференции. Некоторые простые мероприятия достаточно запустить, они не требуют сопровождения.

Видеоконтент пользователей легко загрузить для воспроизведения на экранах.

Все компоненты интегрированы в единую систему управления. Это позволяет оперативно переключаться между источниками сигналов, регулировать уровень звука, управлять работой проектора, дисплея и других элементов.

Во время мероприятий оператор может контролировать работу системы и своевременно реагировать на любые неполадки. Актуальный бонус - оператор может проводить конференцию и управлять системой удаленно.

Краткая техническая спецификация интегрированных систем (оборудования):

• Конференц-залы на 50, 180 и 200 человек (3 шт.)

• Методические кабинеты (4 шт.)

• Переговорные комнаты (2 шт.)

• Кабинеты руководителей (4 шт.)

Подробнее расскажем про конференц-залы.

Удалось создать интегрированную систему, которая позволяет проводить мероприятия с минимальной подготовкой и вовлеченностью технического персонала.

Система видеоотображения

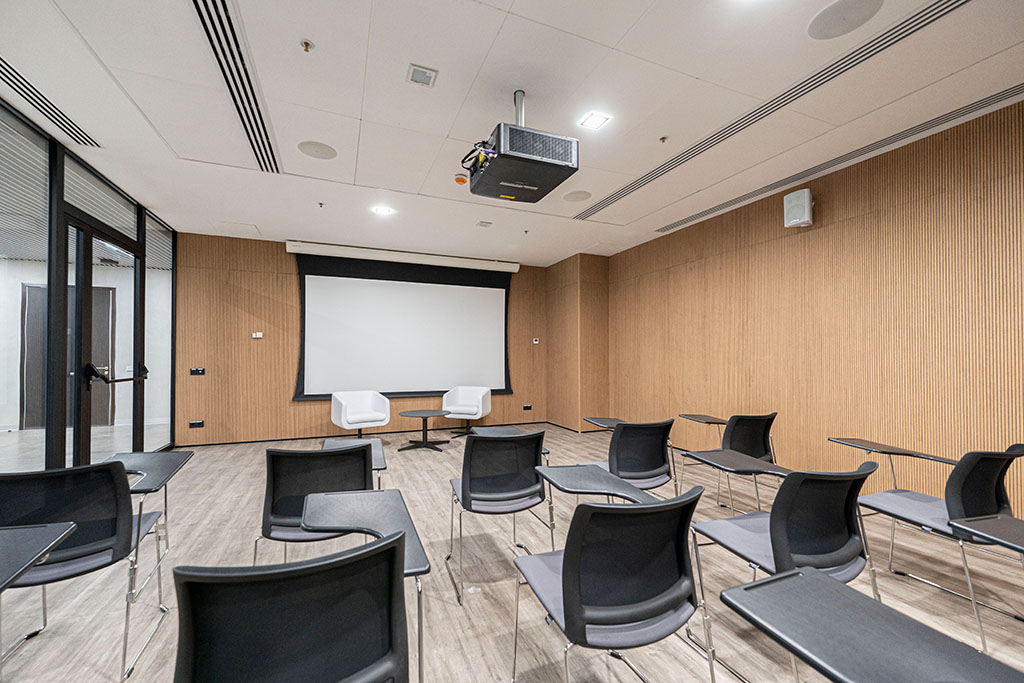

В качестве основного устройства отображения используется проектор яркостью 8500 Лм и экран. Для президиума предусмотрены дублирующие мониторы. Для зрителей также установлены дополнительные дублирующие ЖК дисплеи на боковых стенах зала.

Система звукоусиления и синхроперевода

Для озвучивания применяются потолочные акустические системы. Они распределены по помещению для равномерного звукового давления и высокого уровня разборчивости речи.

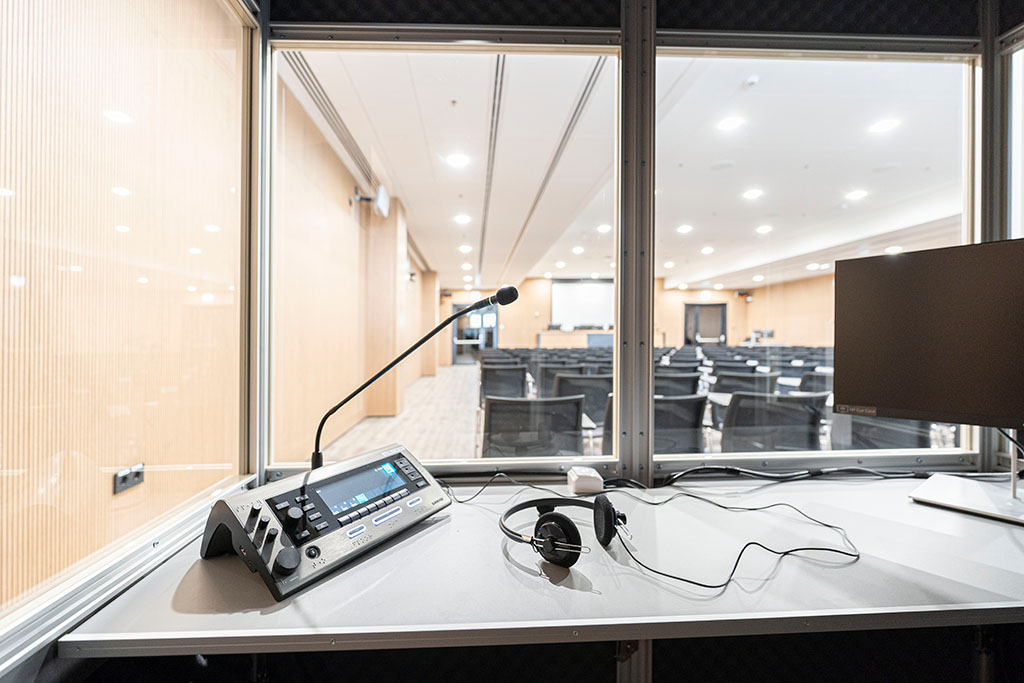

Для президиума установлена конгресс-система Shure, для зрителей предусмотрены несколько ручных радиомикрофонов. Также в систему интегрирован синхроперевод на ИК лучах для всех зрителей конференц-зала. Для переводчиков установлены 4 кабины перевода.

Цифровая аудиоплатформа обеспечивает маршрутизацию и обработку звуковых сигналов, а также шумо- и эхоподавление в режиме аудио и видеосвязи. Для маршрутизации звуковых сигналов используется Dante, что обеспечивает гибкость коммутации, отсутствие наводок и лишних помех.

Система ВКС

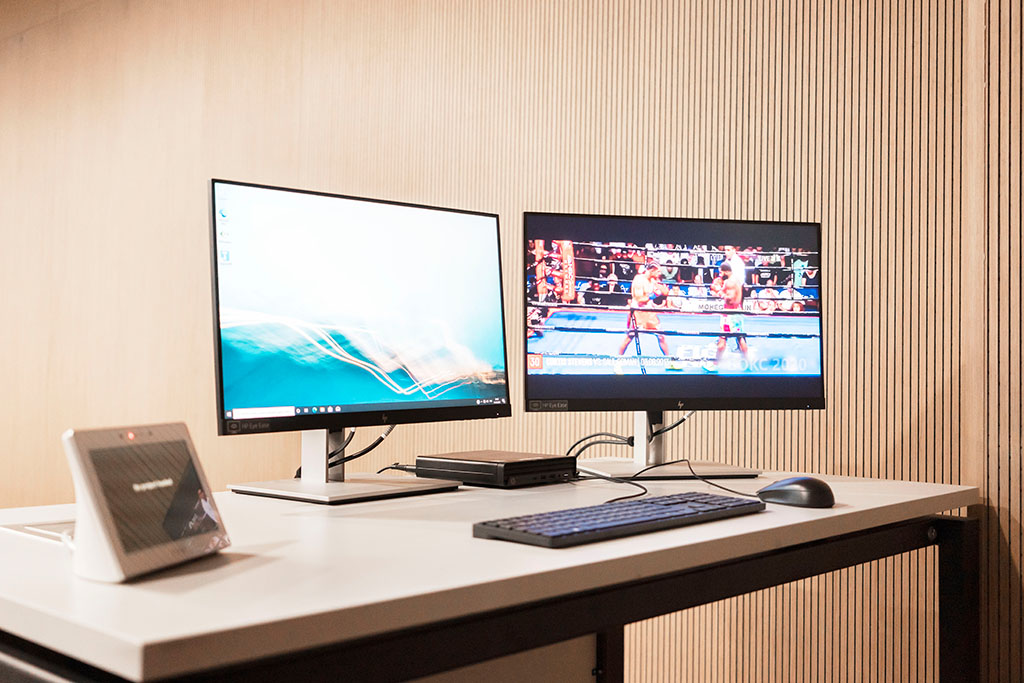

Для видеосвязи установлен аппаратный кодек ВКС и в дополнение к нему ПК, на котором можно запускать любые программные платформы ВКС. Все периферийное оборудование подключается как к аппаратному кодеку там и к ПК видеосвязи.

Для съемки используется система из трех PTZ камер с возможностью наведения на говорящего.

Источники и коммутация

В качестве источников предусмотрены презентационный ПК, точки подключения ноутбуков в президиуме и на месте оператора и плееры Spinetix.

В зале предусмотрена двухканальная запись и трансляция мероприятий. То есть возможно записывать изображение с активной камеры и презентацию.

Коммутация построена на базе матричного коммутатора Extron DXP 16х16. Вся инфраструктурная часть проекта также строится на оборудовании Extron.

Все центральное оборудование вынесено в отдельное серверное помещение с контролем доступа и поддержанием оптимальных климатических параметров.

Система управления

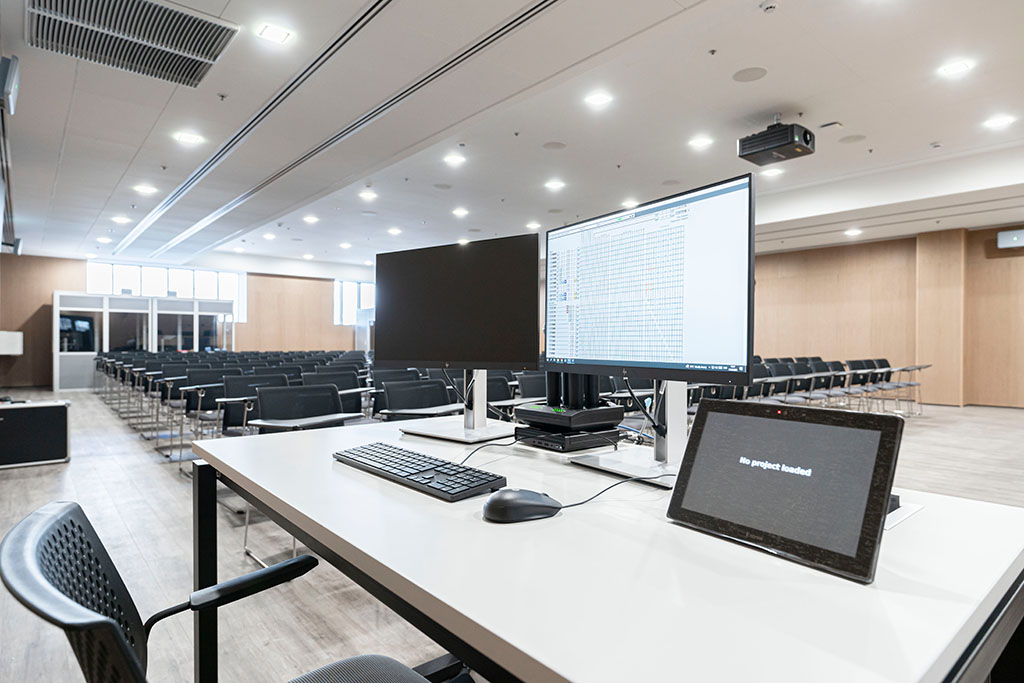

Для управления оборудованием и сценариями работы в зале применяется система управления. На столе оператора установлена проводная сенсорная панель с интерфейсом управления. Также оператор может подключиться удаленно для управления залом с помощью ноутбука и доступа к сети.

• Основные зрелищные залы самбо и бокса на 1600 и 2000 человек

• Тренировочные зоны (бассейны, универсальные залы, тренажерные залы, тренировочные и разминочные залы) (итого 9 помещений)

• Обеденные зоны (2 шт)

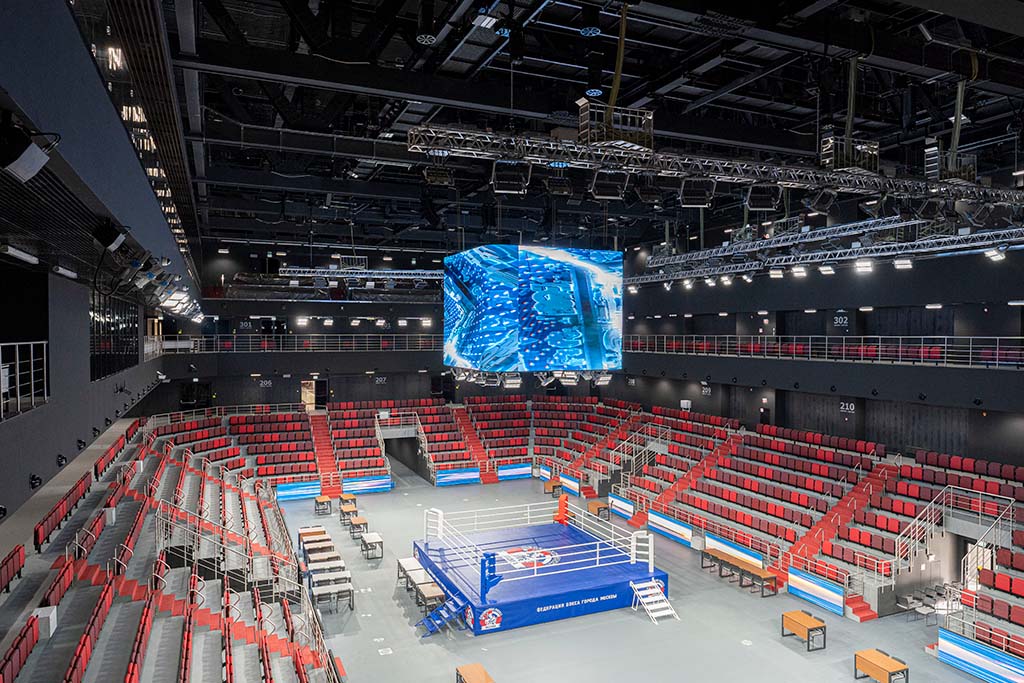

Арены самбо и бокса

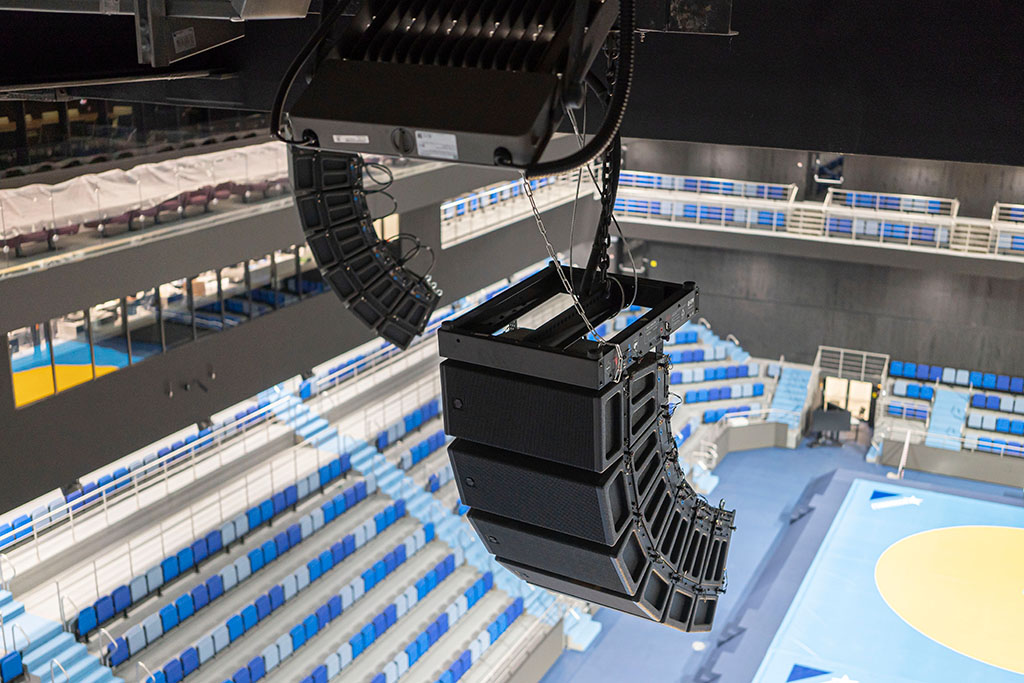

В качестве основного решения для озвучивания арен выбраны массивы EM Acoustics серии HALO в конфигурациях по 6 и 4 элементов. В залах самбо и бокса установлено по 5 и 7 подвесов соответственно. Такая конфигурация позволяет получить высокий контроль над излучением массивов в различные зрительские зоны

Для озвучивания зон с акустической тенью (подбалконных и подтрибунных пространств), VIP-мест основные массивы дополнены точечными компактными акустическими системами.

Для слабослышащих, в рамках оснащения каждой арены, предусмотрена система радиочастотного распределения аудиосигнала Sennheiser. Распределение сигнала осуществляется на индивидуальные приемники с возможностью подключения наушников и «индукционной петли».

Обработка звука для системы громкоговорителей арен осуществляется с помощью цифрового аудиопроцессора BIAMP TesiraSERVER-IO.

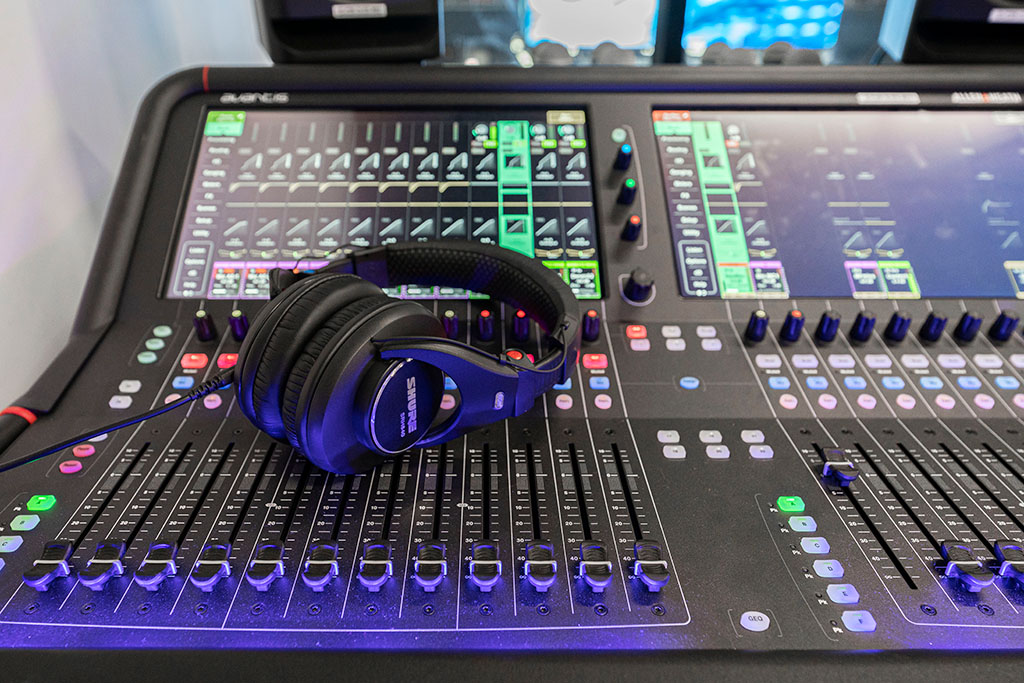

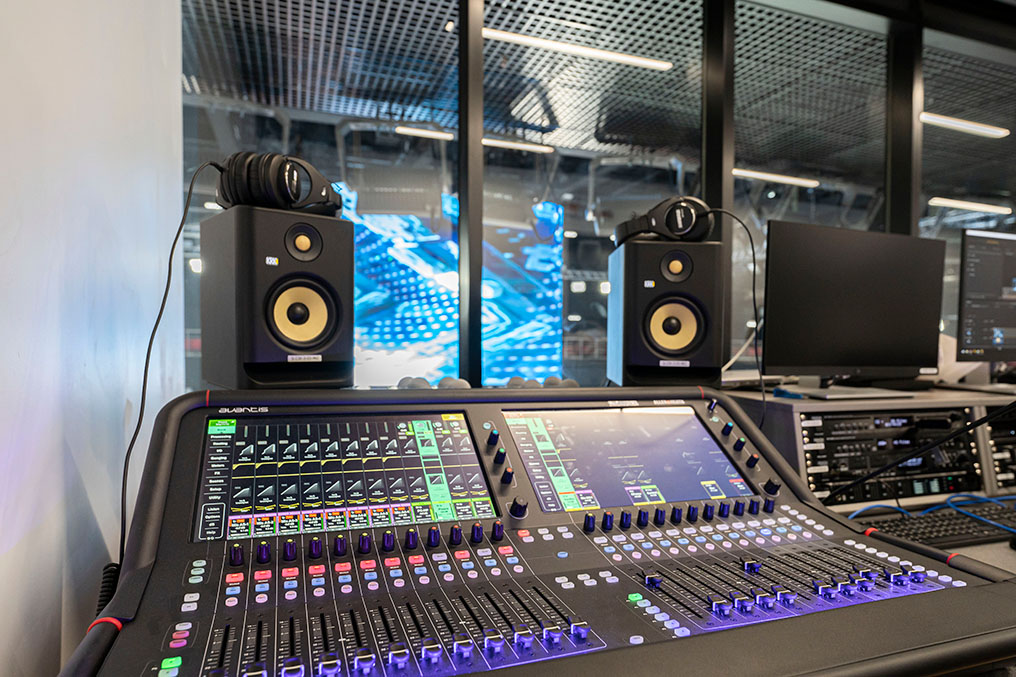

Место оператора оснащено микшерным пультом Allen&Heath, контрольными мониторами, источниками звуковых сигналов (плеерами) и рекордером для аудио протоколирования мероприятий.

В состав системы входят беспроводные радиомикрофонные системы Shure в количестве 8 шт, а также стационарный микрофон для диктора.

На аренах реализован функционал автоматической регулировки уровня аудиосигнала в СЗУ арен в зависимости от уровня фонового шума на трибунах с помощью системы интершума.

Предусмотрена интеграция и обмен звуковыми сигналами со смежными разделами трансляции контента и интершума.

Предусмотрено автоматическое отключение оборудования звукоусиления при подаче сигнала «пожар» от системы СОУЭ.

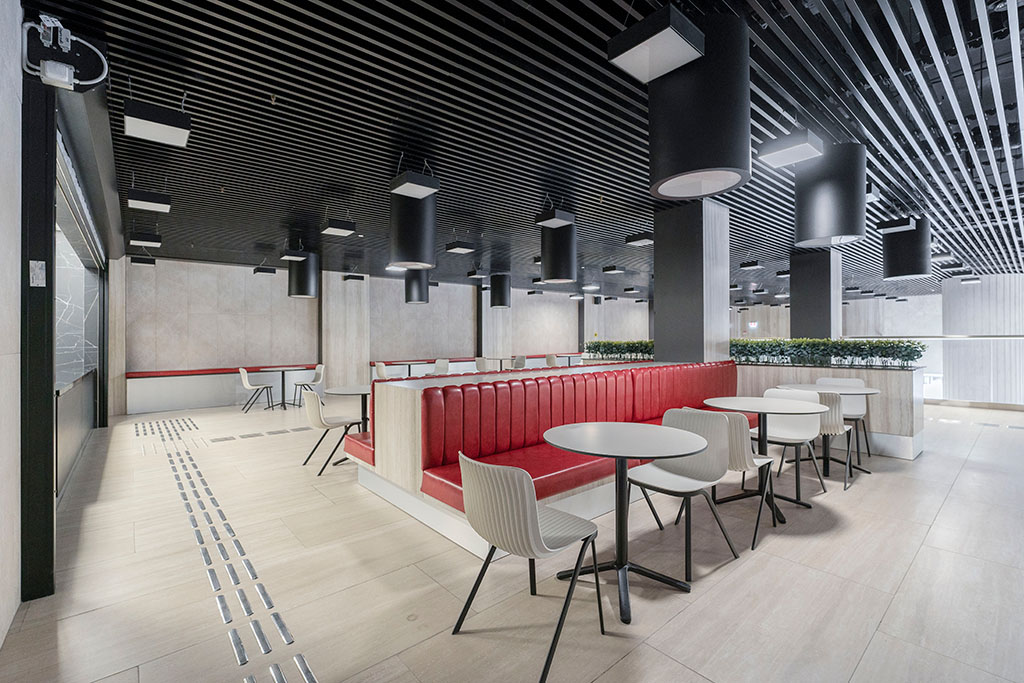

Тренировочные и обеденные зоны

Здесь основная задача заключалась в комфортной озвучке помещений и самое главное – в работе без помощи технического персонала. То есть тренеры или рядовые сотрудники должны иметь возможность включить/выключить/поменять музыку, подключить микрофон, управлять громкостью.

Мы установили настенные панели и сделали несложную блокировку, чтобы рядовые посетители не баловались с системой.

• более 100 дисплеев по всему зданию, включая трансляцию на два больших светодиодных экрана на входных группах.

Система состоит из:

• ЖК дисплеев в публичных зонах

• Гостиничных ТВ

• Плееров Spinetix

• Телевизионной станции

Для управления и мониторинга системы был выделен отдельный ПК. На нем установлено все необходимое ПО управления: Philips CMD и Spinetix Elementi.

Вся сеть DS, панели и плееры работают на базе общей ЛВС комплекса. Для этого было выделено два VLAN – один для плееров, другой для ЖК дисплеев.

Как и на любом строительном объекте, одной из самых серьезных трудностей является координация между различными подрядчиками. В нашем случае, было несколько моментов, связанных с этим.

Например, нам пришлось дважды перевесить линейные массивы в залах. Это было сделано с помощью альпинистов и автовышек. Изначально была расчетная модель зала, по которой производились работы, но в процессе реализации строители внесли изменения в архитектуру. Они добавили стеклянные перегородки, изменили материалы отделки и сместили посадочные места. В результате, все изначальные расчеты оказались неверными, и время реверберации в зале увеличилось в 1,5 раза. Из-за этого пришлось перенастраивать углы наклона линейных массивов и частично менять их местоположение.

В некоторых кабинетах на момент начала работ уже были стеклянные панели на стенах. Подрядчик должен был сделать вырезы в стекле для установки ЖК панелей, но почему-то об этом все забыли, и работу сдали. Пришлось побегать с согласованиями и объяснениями, но в итоге все уладили.

Когда запускали систему Digital signage, думали, что просто пройдем, инициализируем все устройства и все будет работать. Но проблема была в том, что это все работает на базе ЛВС, которую делал другой подрядчик. Наши инженеры столкнулись с тем, что часть портов не работала, а еще часть - была неправильно промаркирована. Подрядчик уже сдал работы и ушел. Совместными усилиями с эксплуатацией и генподрядчиком мы прозванивали все порты, меняли маркировку, VLANы и т.д.

Когда настраивали систему Digital Signage, на широкоформатные LED экраны в фойе изображение должно было формироваться с двух плееров, работающих параллельно и подаваться на два входа контроллера. Но при длительной работе возникала постепенная рассинхронизация. Специалисты бились над этим несколько недель. Привлечение поддержки от вендоров результата не дало, и в итоге ребята из Spinetix нашли решение и сделали кастомную прошивку, чтобы реализовать этот функционал с одного плеера вместо двух.

Еще одной сложностью было огромное количество различных документов: приказы, разрешения, допуски, удостоверения, справки и многое другое. Для решения этих вопросов был выделен отдельный человек.

Из отзывов заказчика:

«Мне очень понравилось с вами работать. Вы действительно профессионалы. Да, иногда немногословны, не все детали рассказывали, но чувствовалась профессиональная рука всей вашей команды, мне было спокойно за ваши системы, я знал, что вы их сделаете. Ребята у вас молодые, толковые, за ними не надо бегать, ответственные. Вы одни из немногих подрядчиков, с которыми у меня вообще не было проблем…»
