Ситуационный центр ГУ МЧС по Донецкой Народной Республике

Номинация  «Лучший интеграционный проект в сфере ситуационных центров / диспетчерских»


Базовое решение




ВИДЕОСТЕНА РУ

https://videostena.ru


Ситуационный центр ГУ МЧС по Донецкой Народной Республике

ЗАКАЗЧИК

Министерство Чрезвычайных Ситуаций России проводит большую работу на недавно вошедших в состав России территориях по развитию инфраструктуры поддержки населения и государственного контроля за происшествиями. Главное управление МЧС России по Донецкой Народной Республике развивает техническую базу для реализации своих функций.

ЗАДАЧА

Необходимо было выполнить комплексное мультимедийное оснащение двух ситуационных центров ГУ МЧС России по ДНР. Задача заключалась в проектировании, инсталляции и пусконаладке средств отображения, звуковой подсистемы и системы управления для мониторинга данных из внутренних систем МЧС и проведения ВКС, включая прокладку коммуникаций.

Необходимо было обеспечить трансляцию контента на видеостены с нескольких аппаратных источников одновременно и обеспечить возможность гибко и удобно управлять настройками вывода. Также необходимо было интегрировать поставляемое решение с существующими ЖК-панелями на объекте и обеспечить комплексное управление сигналами.

photo_2_2024_04_04_17_03_32.jpg  photo_10_2024_04_04_17_03_33.jpg

РЕШЕНИЕ

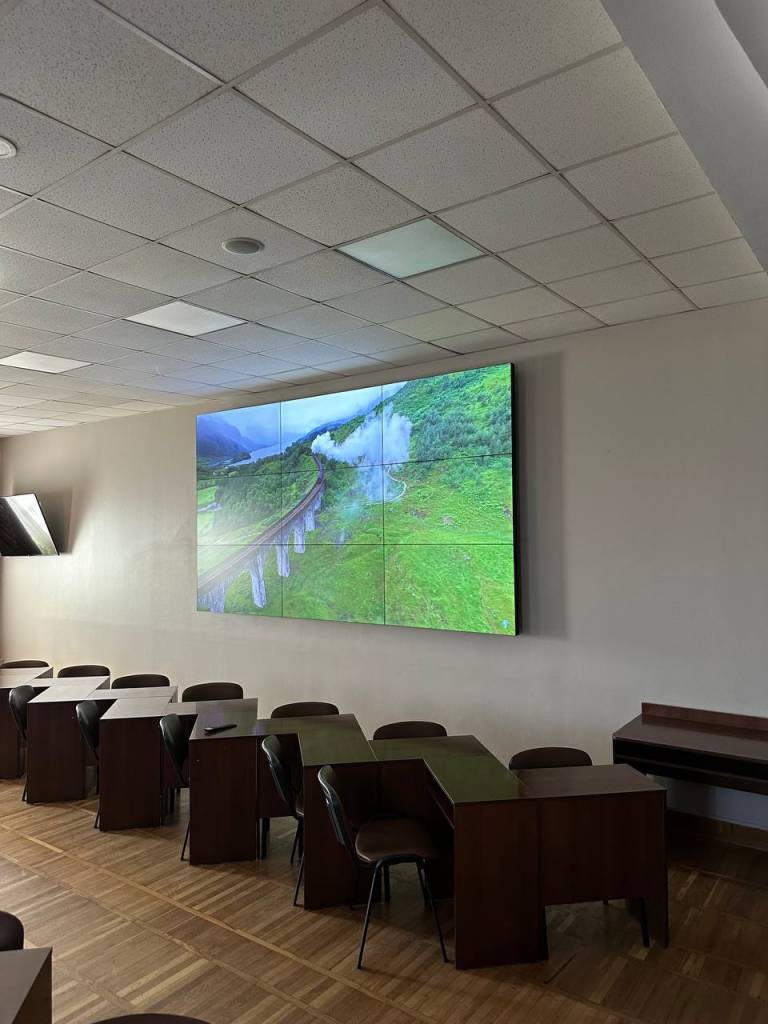

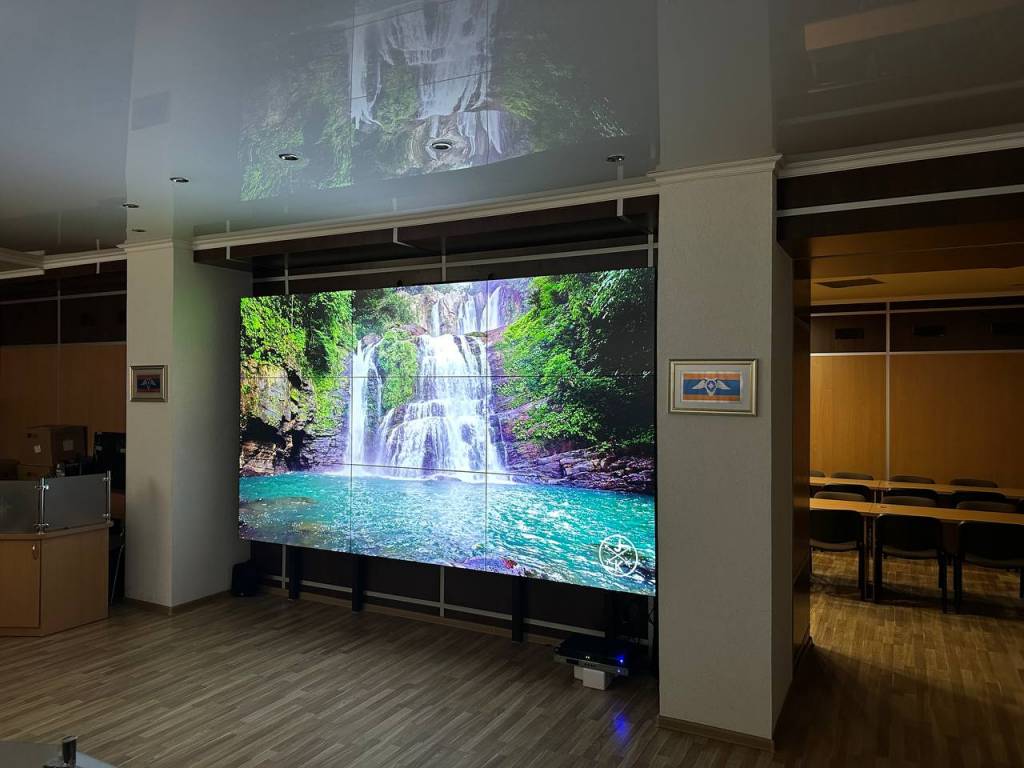

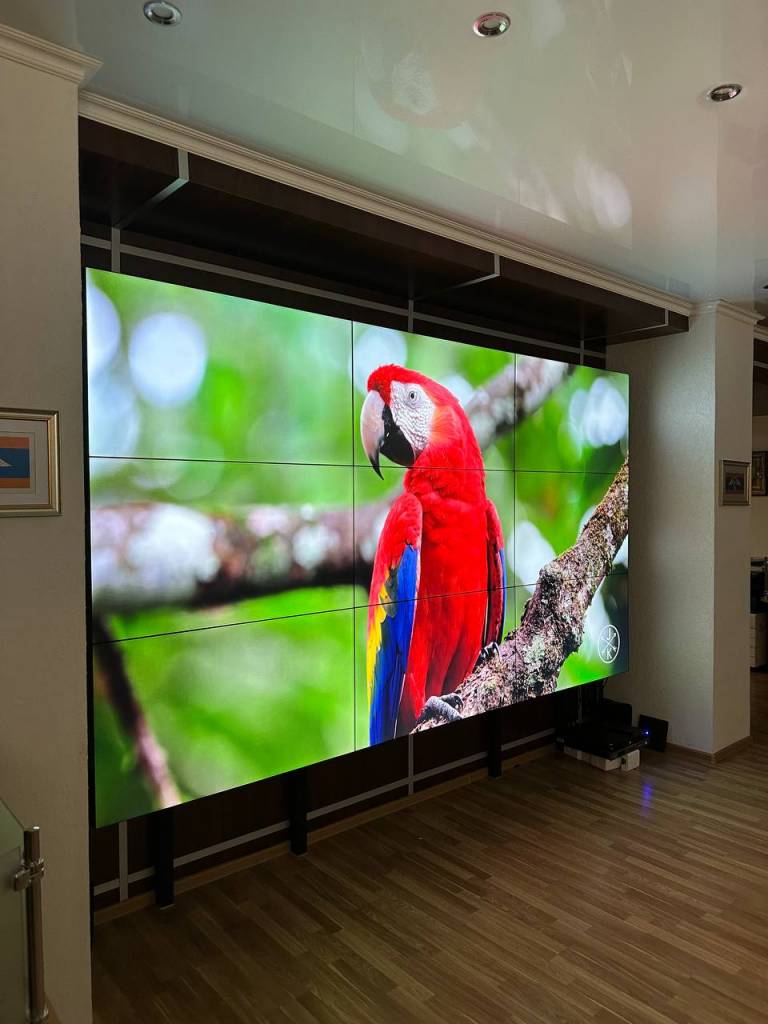

В качестве основных средств отображения информации коллективного пользования были выбраны видеостены на основе тонкошовных ЖК-панелей для обеспечения максимальной плотности пикселей, так как транслируемая информация предполагала наличие мелких деталей и текста.

Поскольку заказчик является министерством, необходимо было максимально обеспечить безопасность с точки зрения программного обеспечения, поэтому было принято решение использовать полностью аппаратные FPGA-видеопроцессоры для управления контентом на видеостенах. Все настройки делаются вручную, а также есть возможность создания шаблонов с возможностью быстрого вызова при необходимости. Для универсальности и простоты эксплуатации этот же процессор используется в качестве микшера-коммутатора для звуковых сигналов.

Для интеграции с уже установленными на объекте ЖК-панелями, в систему были добавлены сплиттеры, а видеопроцессоры настроены на работу со всеми средствами отображения информации как отдельно, так и комплексно.

Звуковая система была смоделирована в специализированном программном обеспечении для достижения оптимального покрытия необходимых зон прослушивания. При этом система выполнена с использованием акустических колонн, которые изящно, но строго смотрятся в интерьере и занимают немного места.

Задачей, которую стоит отдельно упомянуть, была, конечно же, логистика. Поскольку территория ДНР является на данный момент специфичной с точки зрения как транспорта, так и проживания сотрудников, логистическое решение с перевозкой, страхованием и передачей оборудования, а также размещением инженеров и монтажников, стало в этом проекте довольно сложным. Тем не менее, проект был реализован в срок.

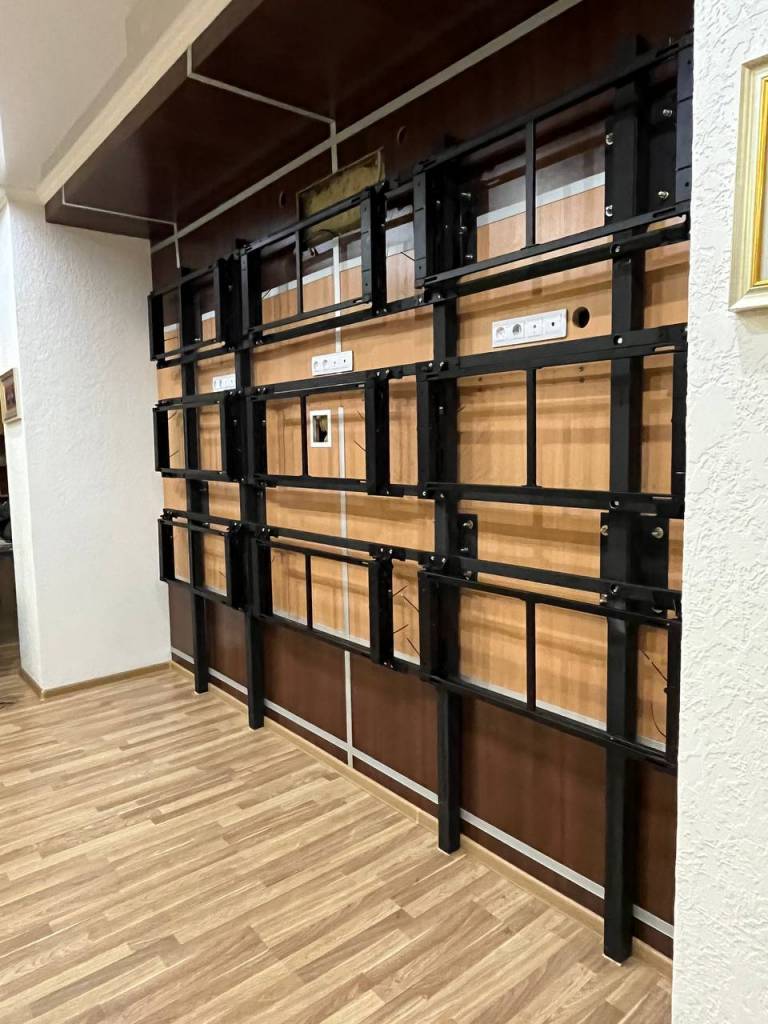

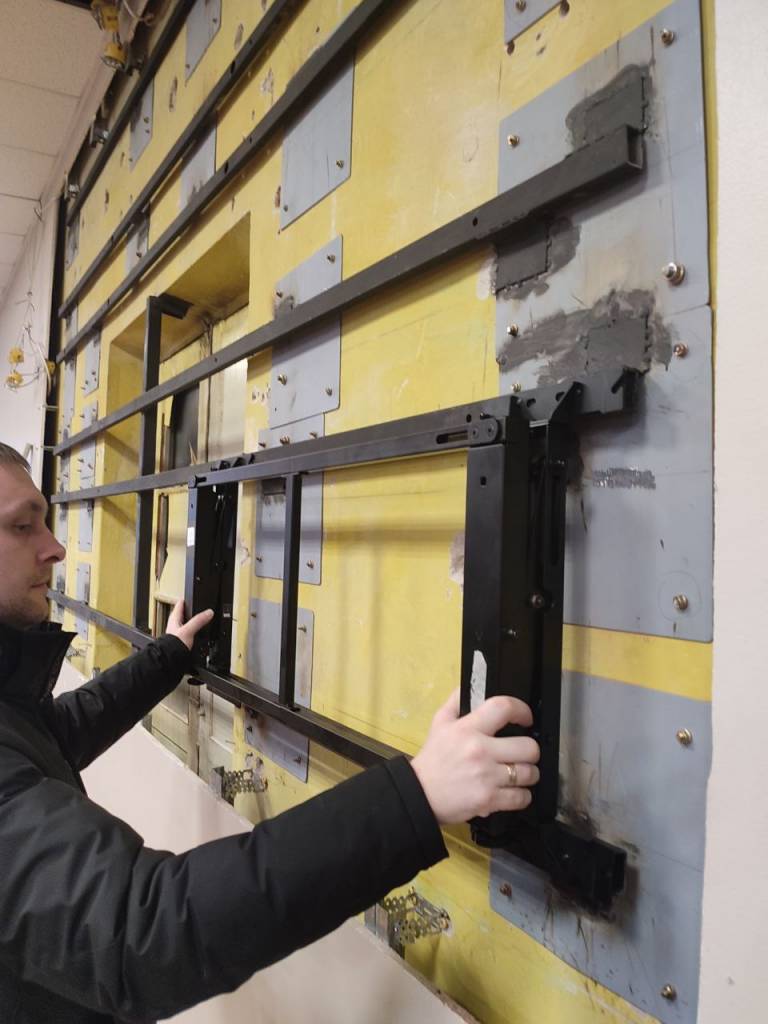

Стены, на которые предполагалось крепить видеостены, были из гипсокартона, поэтому для одно из помещений были спроектированы и разработаны распорные крепления «пол-стена», а там, где подразумевалась установка видеостены заподлицо, были сделаны закладные для увеличения прочности.

КРАТКАЯ СПЕЦИФИКАЦИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

  • Видеостены на основе ЖК-панелей Eliteboard

  • Видеопроцессоры Digibird VWC2-ROC 4x4

  • HDMI-сплиттерs Infobit iSwitch 104

  • Акустическая система INTREND ITSPK-650WWT

  • Усилители ITC T-2120DSA

  • Коммутация Wize Pro

РЕЗУЛЬТАТЫ

В Главном управлении МЧС России по ДНР реализовано два ситуационных центра с простой и надежной архитектурой и удобным управлением, позволяющим не отвлекаться на настройки, а работать непосредственно с контентом и принятием решений, оперативность которых так особенно важна в этом ведомстве.



photo_2023_11_28_06_35_56.jpg  photo_2024_01_18_11_03_08.jpg
