Конференц-зал и холл главного корпуса РУДН

ЗАКАЗЧИК

Российский Университет Дружбы Народов им. Патриса Лумумбы (РУДН) – один из крупнейших и известнейших университетов страны, который уделяет большое значение современным подходам как непосредственно к образовательному процессу и деловой активности, так и к обеспечивающим их техническим решениям и инфраструктуре.

ЗАДАЧА

В рамках модернизации главного корпуса РУДН необходимо было выполнить комплексное мультимедийное оснащения конференц-зала экономического факультета и главного холла корпуса.

Комплексная задача заключалась в проектировании, инсталляции и интеграции друг с другом нескольких основных подсистем:

широкоформатные средства отображения, отвечающее современным и перспективным требованиям
функциональная и удобная система трансляции и управления контентом, в том числе с захватом изображения, отображением контента по расписанию и онлайн, удаленным управлением, проведением интерактивных мероприятий, конференций и др.
звуковая подсистема для захвата, обработки и трансляции речи, звука из медиароликов, фонового звука и звука конференций
система централизованного управления всем комплексом оборудования с возможностью как отдельного управления подсистемой в холле и конференц-зале, так и их совместной интегрированной работы
конференц-зал должен иметь возможность проводить самые разные по формату мероприятия, поэтому решение должно было обеспечивать гибкую аппаратную и программную трансформируемость

Отдельным требованием было обеспечение бесперебойности всей системы.

Подбор решения необходимо было осуществить в соответствии с концепцией дизайн-проекта, а реализацию – в рамках совместной работы со строительным подрядчиком заказчика.

РЕШЕНИЕ

Решение включило в себя комплексную работу от проектирования и прокладки кабельных трасс до пусконаладки аппаратных комплексов и настройки ПО.

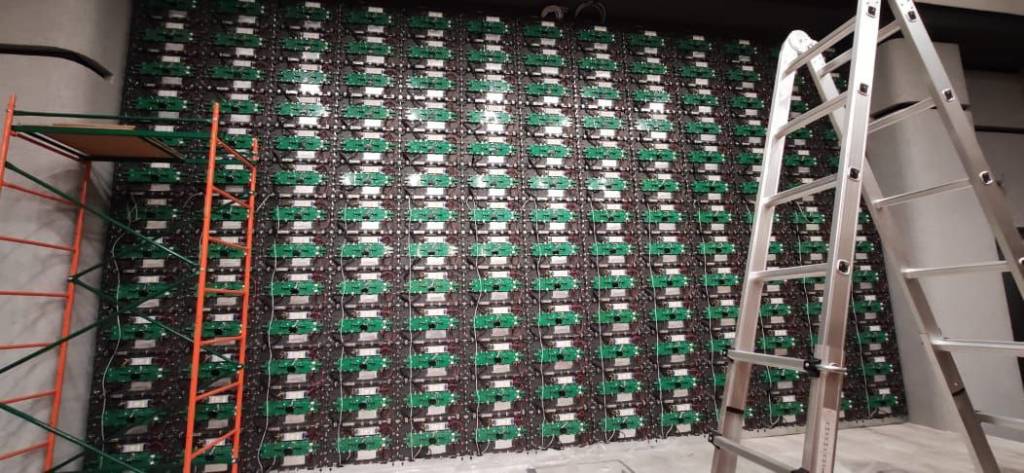

В качестве основных средств отображения был выбраны светодиодные экраны с малым шагом пикселя:

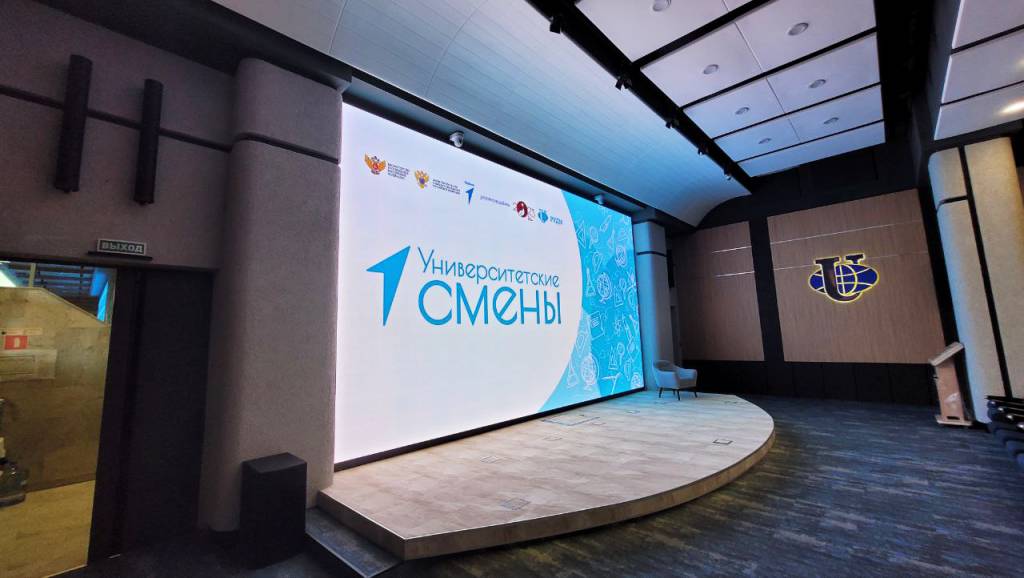

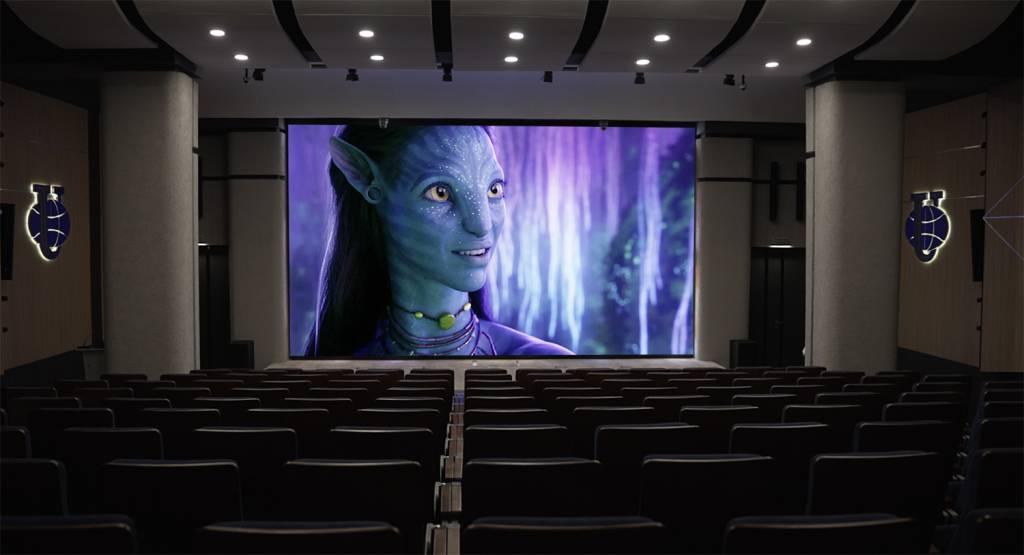

экран 7,8 х 4,4 м с разрешением изображения 6240х3510 для конференц-зала

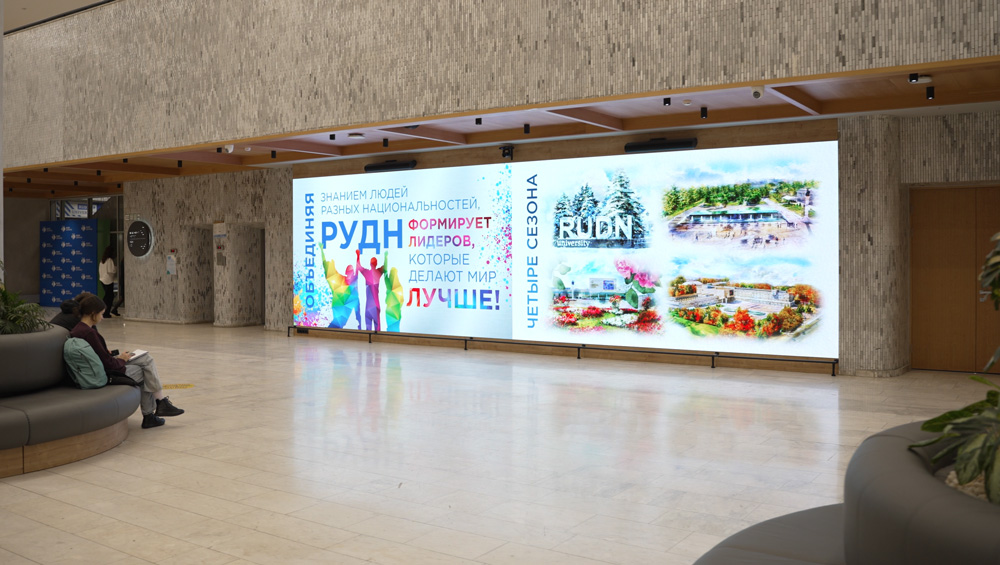

экран 9,6 х 2,7 м с разрешением изображения 7680х2160 для холла.

В виду требования о трансформируемости конференц-зала в качестве дублирующих мониторов для членов президиума на сцене были выбраны мобильные тач-мониторы, которые можно в любой момент установить на тумбы и обеспечить обратную связь участникам мероприятия.

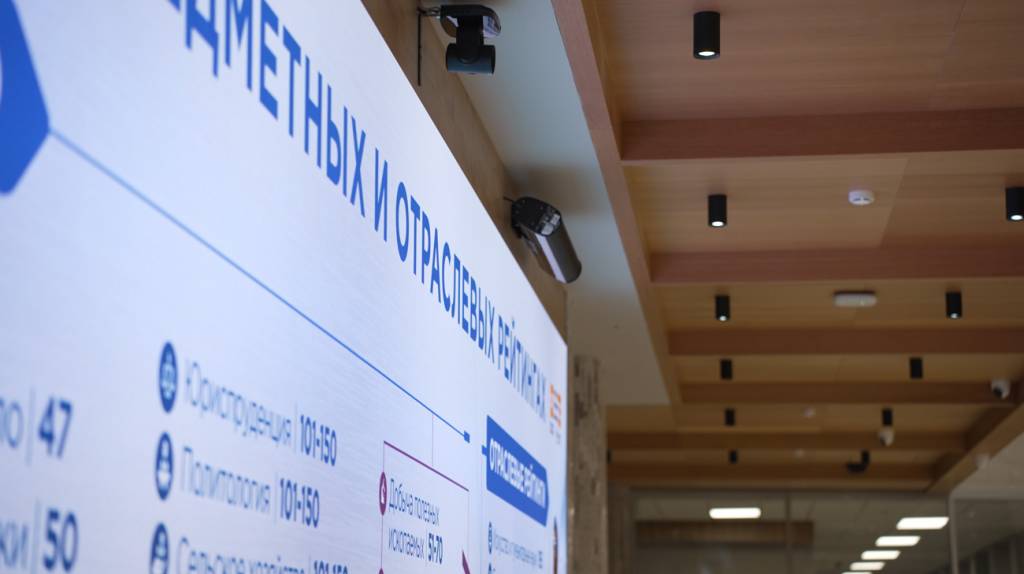

Система захвата изображений состоит из 4х FullHD PTZ-Камер в конференц-зале, две из которых снимают сцену, а две – зрительный зал, а также одной PTZ-камер в холле. Камеры управляется с помощью аппаратного пульта управления с помощью джойстика и клавиш вызова преднастроенных шаблонов.

Был выбраны камеры с широкими возможностями зуммирования, чтобы обеспечить их максимально незаметную для зрителей установку и при этом возможность брать как крупные, так и общие планы участников мероприятий.

Видео с камер может как транслироваться на средства отображения, так и транслироваться онлайн (стрим), а также быть записанным для дальнейшего использования.

Для обеспечения бесперебойности и гибкости, сигнал с каждой камеры передается одновременно и по HDMI, и по IP, а питание осуществляется одновременно по PoE и от электросети.

Система громкоговорителей была смоделирована с помощью ПО для проектирования, чтобы добиться максимально эффективного звукового покрытия - в общей сложности было использовано 20 громкоговорителей разного типа и форм-фактора. Система разделена на зоны функционально, а также выставлены задержки между громкоговорителями, чтобы обеспечить ровную звуковую картину в любом месте конференц-зала.

Звуковая система включает в себя 13 микрофонов различного типа: петлички, ручные передатчики, «гусиные шеи». Были использованы как беспроводные, так и проводные подключения. Для беспроводных передатчиков в комплект были поставлены зарядные устройства.

Звукоинженеры РУДН выразили свои пожелания иметь возможность ручное оперативное управление звуком, поэтому в систему был заложен цифровой микшер с классическими физическими элементами управления. При этом звуковая система совмещает в себе как аналоговые, так и цифровые (Dante) подключения.

Такой универсальный парк микрофонов и гибкая система громкоговорителей позволяет обслуживать мероприятия самого разного формата: от проведения КВН и студенческой самодеятельности до выступления первых лиц государства.

При этом как микрофоны, так и усилители для АС объединяются в одну экосистему с централизованным управлением и мониторингом.

Система трансляции медиаконтента включает в себя как синхронные, так и асинхронные способы трансляции. При чем для холла реализована также возможность трансляции контента по расписанию, по событиям, в том числе генерируемых с помощью сторонних устройств для проведения интерактивных мероприятий. Для этого использованы наборные видеопроцессоры и программное обеспечение для организации планирования и трансляции контента.

С помощью набора видеокоммутаторов и сплиттеров обеспечены гибкие сценарии подключения и распределения источников контента.

Сердце системы и одновременно ее мозг – это, конечно, операторская, из которой высококвалифицированные сотрудники университета осуществляют управление и мониторинг всей системы. Все оборудование было собрано в один телекоммуникационный шкаф с разделением по принадлежности – чтобы было удобнее ориентироваться. Шкаф с оборудованием расположен в отдельном охлаждаемом помещении, при этом все функции управления вынесены в операторскую непосредственно на места работы сопровождающих инженеров.

Система построена таким образом, что управление осуществляется как аппаратно, так и программно, то есть дублируется для обеспечения бесперебойности в случае внезапных неполадок.

Для удобства управления в системе предусмотрен центральный контроллер с интерактивной панелью управления, который позволяет осуществлять оперативное управление и мониторинг всего комплекса.

Важно было соблюсти требования по цифровой безопасности, поэтому все решения предполагают работу в выделенном сегменте локальной сети заказчика. Для этого облачное ПО управления контентом было развернуто на локальном сервере.

Также был установлен источник бесперебойного питания на 36 кВт, что обеспечивает работу всей системы, включая светодиодный экран, на протяжении 15 минут.

КРАТКАЯ СПЕЦИФИКАЦИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

LED-экраны Unilumin P1.25
Наборные видеопроцессоры Novastar H5 и H9
ПО для управления контентом AddReality
Цифровые микшеры и стейджбоксы Behringer X32 с платами расширения
Микрофоны и радиосистемы Sennheiser из экосистемы SpeechLine Digital Wireless System
Громкоговорители и усилители Biamp Community (линейные массивы, сабвуферы, точечные источники)
PTZ-камеры Sony SRG-X400 и Infobit iCam P20
Пульт управления камерами Sony RM-IP10
Мобильные тач-мониторы ASUS MB16AMT
Контрольный монитор Eliteboard MK-27FL1S
Интерфейсные удлинители Muxlab 500459-100
Видеокоммутаторы и сплиттеры Purelink PT-SP-HD
Контроллер Kramer SL-280
Dante-конверторы Infobit iTrans DX-R-22
Сетевое оборудование D-link и TP-Link
ИБП Имульс ФОРА 3340
Ноутбуки HP

РЕЗУЛЬТАТЫ

Слаженная работа команды и оперативная коммуникация с заказчиком позволили реализовать прекрасный мультимедийный комплекс с очень широким функционалом и гибким управлением. Сотрудники, учащиеся и гости главного корпуса университета в полной мере теперь ощущают на себе современный уровень технического развития РУДН, его ориентиров на инновационные решения и управление отношениями: комплекс позволяет реализовать политику в отношении гостей, студентов и абитуриентов, проводить мероприятия самого разного формата и направленности на самом высоком уровне, а инженеры университета имеют возможность обслуживать эти мероприятия на современном уровне удобства и функциональности.
