Комплексное оснащение мультимедийными системами аудиторного фонда Института экспериментальной кардиологии им. ак. Е.И. Чазова (Москва)

Срок реализации проекта: 2024 г.
Локация: г. Москва, ул. 3-я Черепковская, д. 15А
Заказчик: ФГБУ «НМИЦ кардиологии им. ак. Е.И. Чазова» Минздрава России / ППК «Единый заказчик в сфере строительства»

Оснащаемые помещения:
• Помещение 1203 (универсальная презентационная аудитория)
• Помещение 1209 (флагманская гибридная аудитория)
• Аудитории 407 и 418 (учебные аудитории)

О клиенте

ФГБУ «НМИЦ кардиологии им. ак. Е.И. Чазова» Минздрава России — ведущий кардиологический центр страны, который успешно сочетает научную, образовательную и клиническую деятельность. В рамках реконструкции здания Института экспериментальной кардиологии ставилась задача создания высокотехнологичной среды для проведения научных конференций, обучения медицинского персонала и межведомственных видеоконференций. Проект выполнялся по заказу ППК «Единый заказчик в сфере строительства», что требовало соблюдения строгих нормативных требований и высокого качества проектной документации. Задачей нашего этапа стало создание гибкой AV-инфраструктуры, обеспечивающей эффективную работу как для лекций и семинаров, так и для удаленных консилиумов и психологической разгрузки персонала.

Проект требовал комплексной проработки инженерных решений в условиях реконструируемого здания с действующими инженерными системами. Это потребовало тесной координации с другими проектами и тщательной проработки трасс кабелей. Разнородность помещений — от компактных учебных аудиторий до комнаты психологической разгрузки — потребовала нахождения баланса между унификацией оборудования и гибкостью под специфические задачи каждого помещения. Проект также требовал полного соответствия требованиям государственного объекта и разработки рабочей документации, прошедшей госэкспертизу.

Реализованные решения

Флагманская гибридная аудитория 1209

Центральная площадка для официальных видеоконференций и гибридных мероприятий. Интерактивная панель Philips 86″ на мобильной стойке. Видеотракт — коммутатор WyreStorm с передачей по HDBaseT на приемник RX-500: маршрутизация четырех источников, управление USB-периферией. ВКС: терминал TrueConf Group Silent, PTZ-камера Lumens VC-R30B с 12-кратным зумом, переключение источников — ATEN. Для подключения ноутбуков — архитектурные лючки Wize с беспроводной зарядкой и ретракторами. Звук: четыре Das Audio ARTEC-306, усилитель PA-900, обработка и эхоподавление — Biamp TesiraFORTE CI. Микрофоны: две двухканальные радиосистемы JTS, проводной микрофон на «гусиной шее» Relacant. Управление: iRidium HS с сенсорным планшетом Qbic. Оборудование смонтировано в звукоизолированном шкафу Wize, питание — ИБП, сеть — Eltex с PoE.
Решение готово к официальным ВКС: выделенный терминал, сложная коммутация, стационарный микрофон, эргономика рабочих мест.

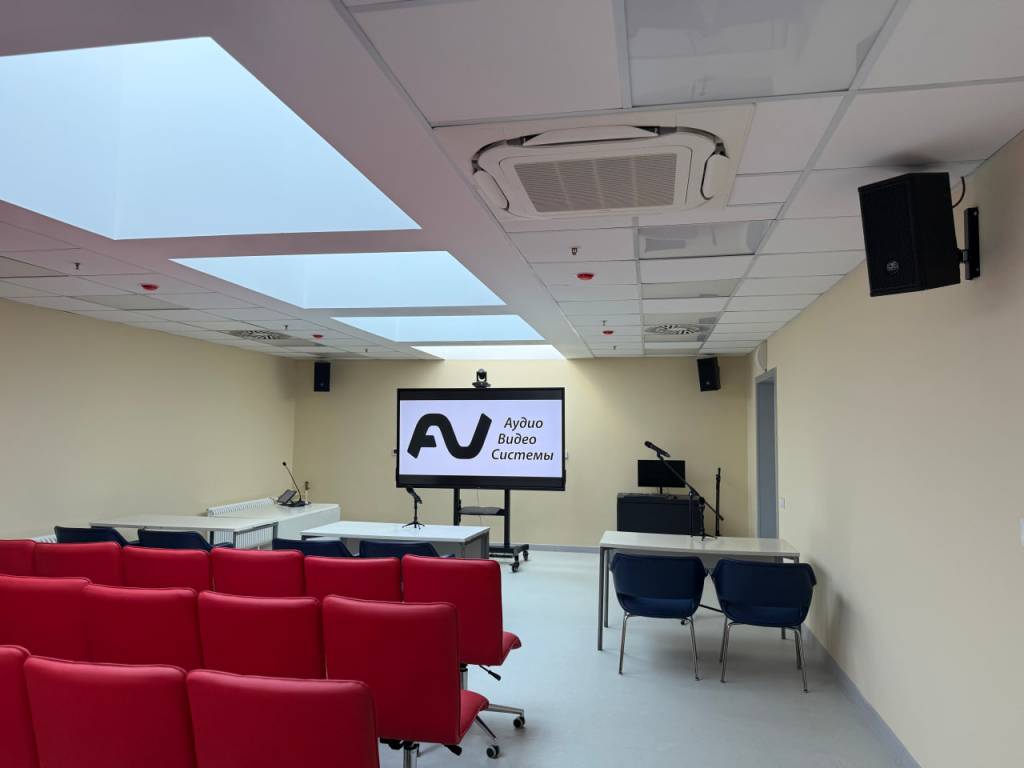

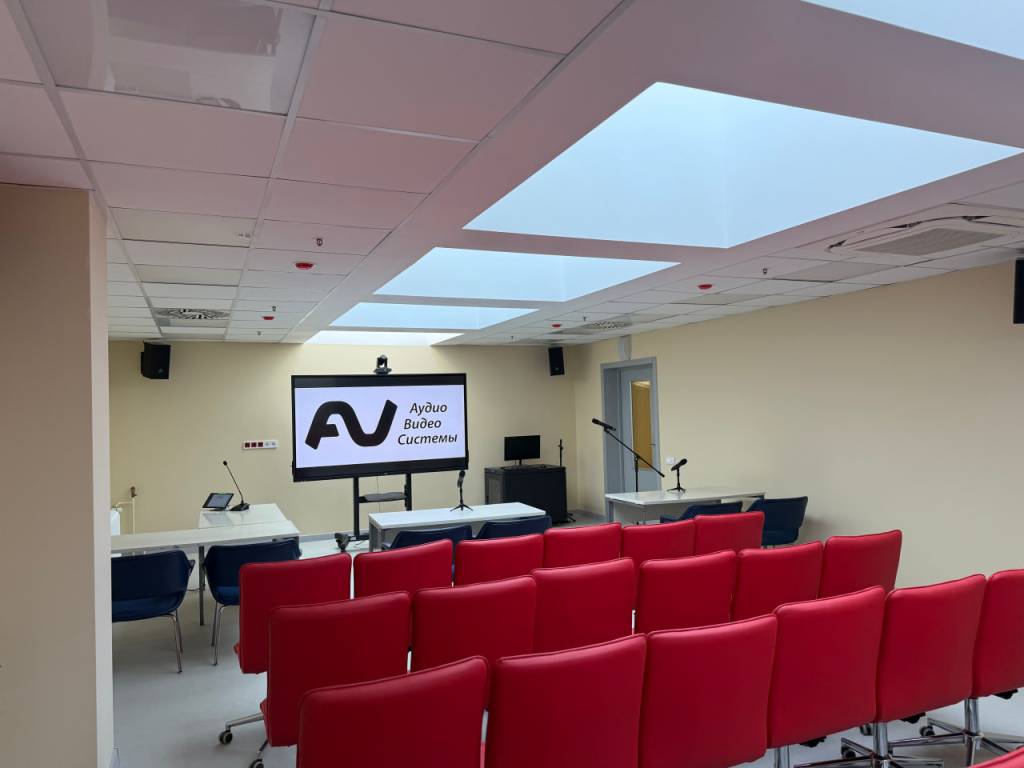

Универсальная презентационная аудитория 1203

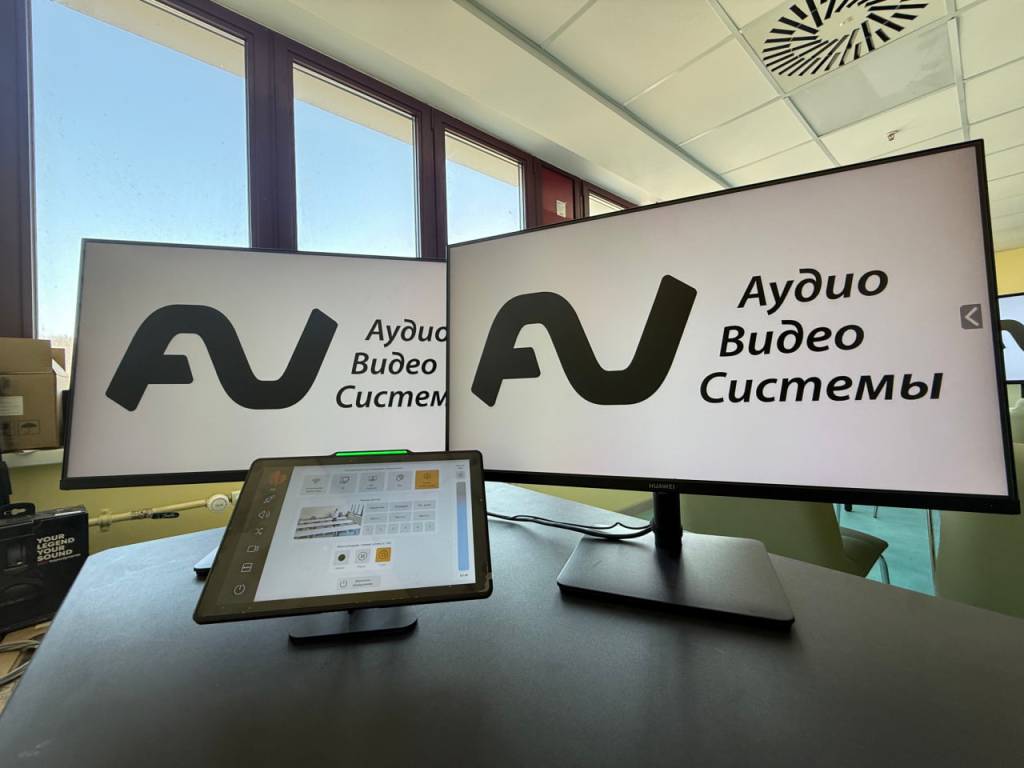

Помещение для очных мероприятий, презентаций и гибкого подключения участников. Интерактивная панель Philips 86″ на мобильной стойке. Видеотракт — два комплекта WyreStorm EX-70-G2 (4K по HDBaseT). Ключевое отличие: беспроводная система совместной работы Infobit iShare X400 — участники подключаются без кабелей. ВКС: PTZ-камера Lumens VC-R30B с 12-кратным зумом. Звук: четыре Das Audio ARTEC-306, усилитель PA-900, обработка и эхоподавление — Biamp TesiraFORTE CI. Микрофоны: две двухканальные радиосистемы JTS. Управление: iRidium HS с сенсорным планшетом Qbic. Оборудование — в звукоизолированном шкафу Wize, питание — ИБП, сеть — Eltex с PoE. Монитор Huawei MateView SE для контроля системы.
Преимущество: мобильность, беспроводное подключение участников, простота эксплуатации при профессиональном качестве.

Учебные аудитории 407 и 418

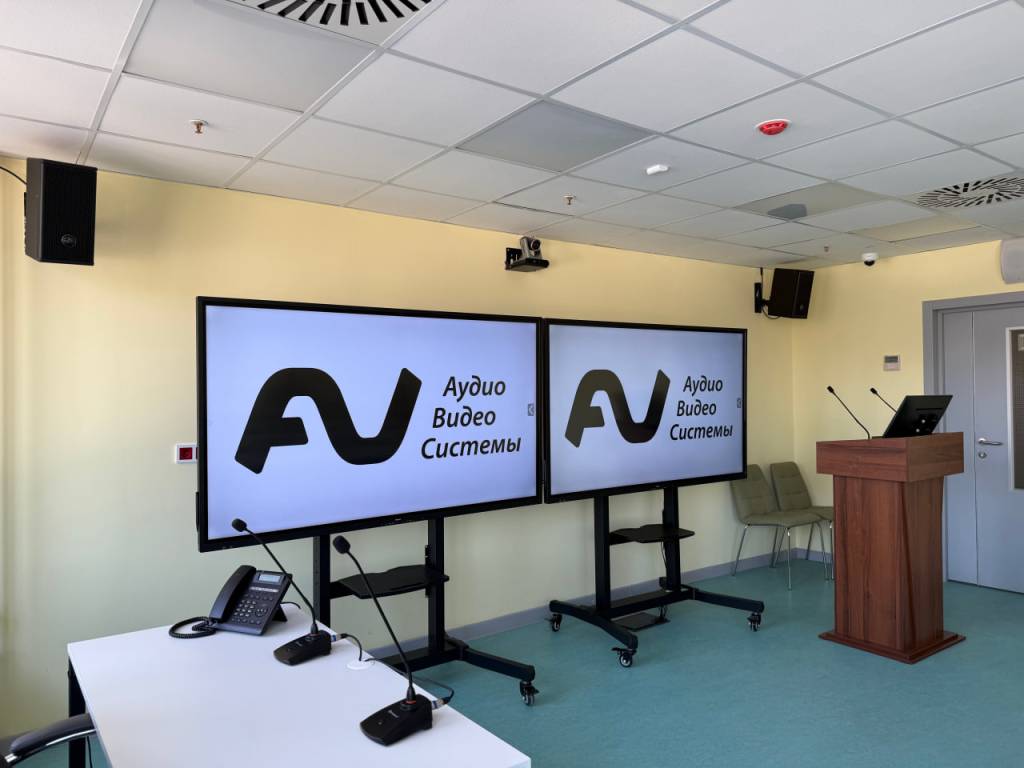

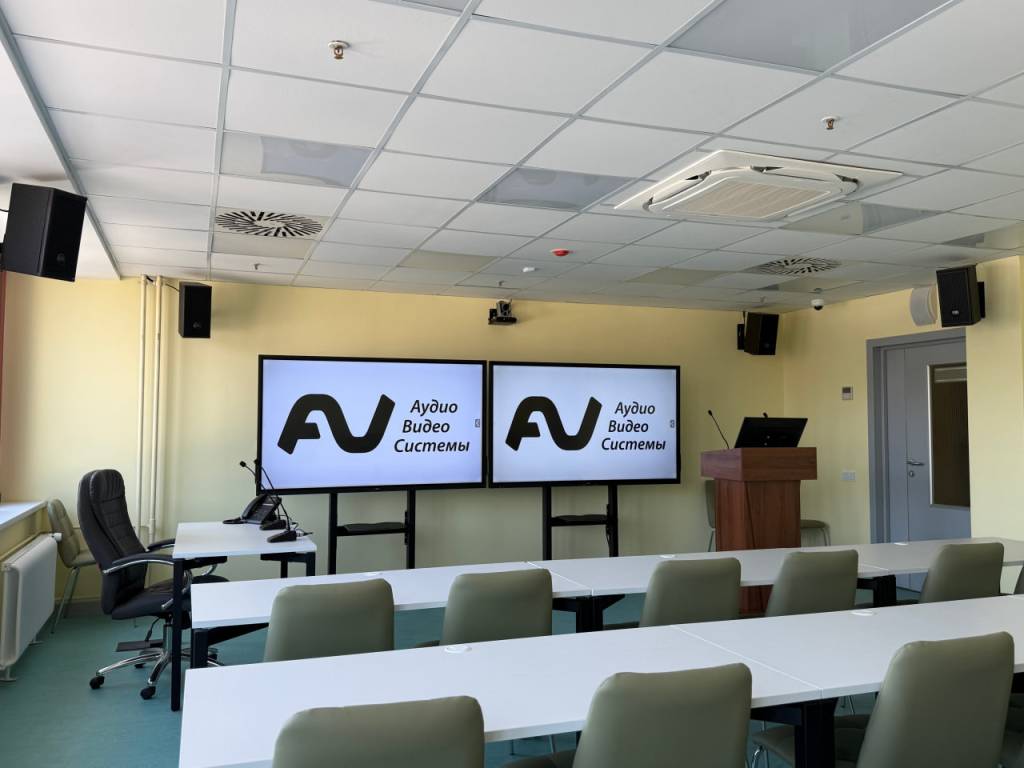

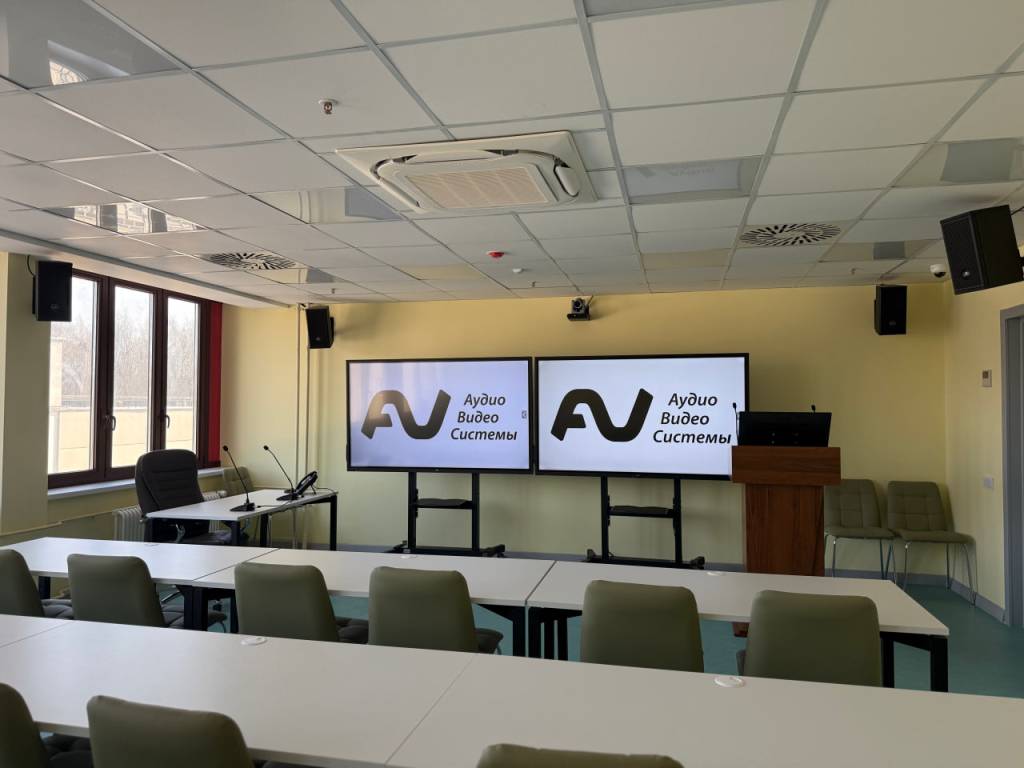

Помещения оснащены по единому стандарту как универсальные пространства для групповых занятий и гибридных форматов. Центральный элемент — две интерактивные панели Philips 75″ на мобильных стойках, которые могут работать как независимые экраны или объединяться в единую видеостену для демонстрации сложного контента.

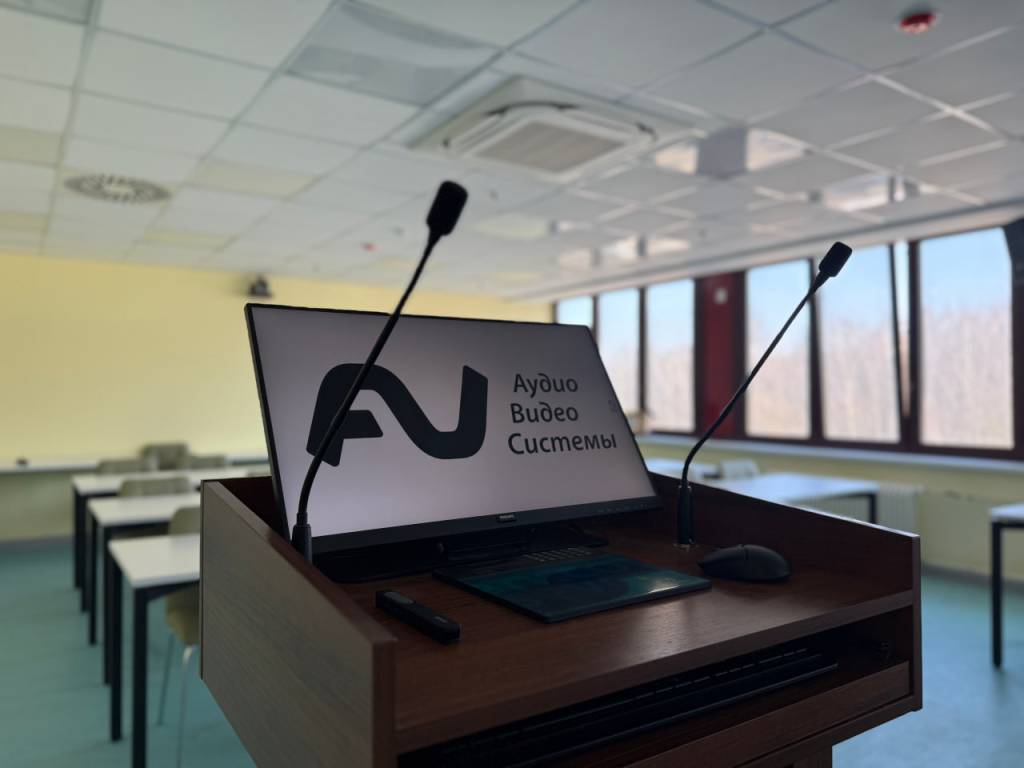

Видеотракт построен на матричном коммутаторе WyreStorm MXV-0606-H2A-V3 (6×6), который обеспечивает маршрутизацию шести источников на шесть экранов и приемники с масштабированием изображения. Для ВКС используются выделенные терминалы TrueConf Group Silent, две PTZ-камеры Lumens VC-R30B с 12-кратным оптическим зумом и процессор записи/трансляции LC100. Интерактивная трибуна оснащена микрофоном и сенсорным управлением.

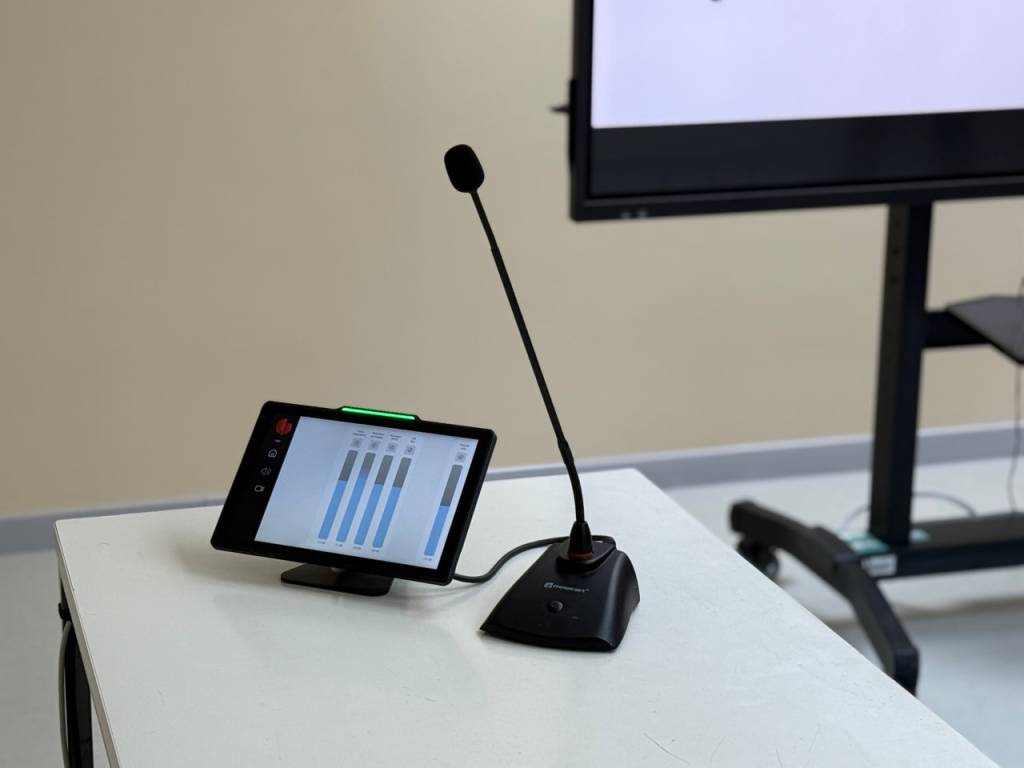

Звуковая система — четыре Das Audio ARTEC-306 с усилителем PA-900, обработка и эхоподавление — Biamp TesiraFORTE CI. Микрофонный парк включает радиосистему JTS и два проводных микрофона на «гусиной шее» Relacant. Управление — iRidium HS с сенсорным планшетом Qbic.

Для подключения ноутбуков предусмотрены архитектурные лючки Wize с ретракторами и беспроводной зарядкой. Оборудование смонтировано в звукоизолированных шкафах Wize с ИБП.
Ключевое преимущество: универсальность за счет гибкой коммутации и возможности объединения экранов в стену, готовность к записи и трансляции мероприятий, удобство работы спикеров благодаря интерактивной трибуне и продуманной эргономике рабочих мест.

Общая инфраструктура

Для всех помещений использованы управляемые PoE-коммутаторы, что позволило обеспечить питание и передачу данных по одному кабелю. Проект включает напольные люки и розеточные группы для удобного подключения переносного оборудования. Управление системой централизовано через процессор iRidium HS с интуитивно понятными сценариями работы, такими как «Лекция», «ВКС», «Презентация», что значительно упрощает эксплуатацию.

Этапы реализации

Проект был реализован в полном цикле: от сбора исходных данных и разработки концепции до подготовки рабочей документации, детализированных схем, а также поставки, монтажа и настройки системы.

Особенности проекта

Проект продемонстрировал комплексный подход к проектированию, включая разработку и реализацию AV-экосистемы с использованием новейших технологий для государственных учреждений. Уникальность решений заключается в гибридной архитектуре, объединяющей DSP-процессоры Biamp и системы матричной коммутации WyreStorm, что позволило создать универсальную платформу для дальнейшего масштабирования. Унификация оборудования на объекте способствует простоте обслуживания, снижению затрат и повышению надежности. Возможность удаленного мониторинга и диагностики системы значительно упростила эксплуатацию.

Проектирование велось в условиях реконструируемого здания с координацией с архитекторами для интеграции инженерных решений. Мобильные стойки для интерактивных панелей и архитектурные лючки для кабелей обеспечили гибкость пространства и чистоту интерьера, улучшив эргономику и удобство эксплуатации.

Итоги проекта

После завершения проекта аудитории Института кардиологии им. ак. Е.И. Чазова будут полностью готовы для проведения лекций, семинаров, видеоконференций и клинических консилиумов. Унификация оборудования на всех объектах облегчает обслуживание системы, снижая затраты на запасные части и обеспечивая стабильную работу. Проект был высоко оценён руководством заказчика за соответствие строгим нормативным требованиям и обеспечением высококачественного функционирования. Это важный этап в создании высокотехнологичной образовательной и клинической среды, который успешно сочетает инновационные решения, сложную интеграцию и высокий уровень надежности, значительно улучшая функциональность и эксплуатацию объектов.
