Национальный центр «РОССИЯ»: мультимедийная интеграция главного событийного комплекса Югры

Срок реализации: 4 квартал 2025
Площадь оснащаемых помещений: более 2500 м²
Формат работ: под ключ (концепция, проектирование, поставка оборудования, монтаж, пусконаладка, программирование системы управления, обучение персонала)

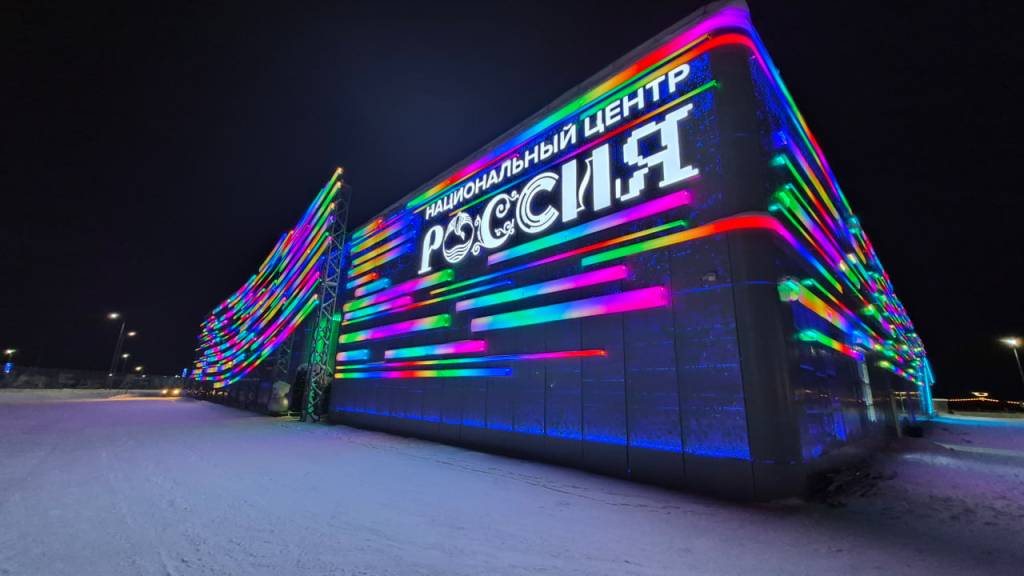

Национальный центр «РОССИЯ» в Ханты-Мансийске — крупнейший мультимедийный интеграционный проект региона и один из наиболее масштабных общественно-технологических объектов подобного типа в России. Центр создавался как высокотехнологичная площадка федерального уровня для проведения деловых, культурных и общественных мероприятий: от международных форумов и государственных событий до концертных программ, медиапроектов и трансляций.

Foto-1 (5).jpg

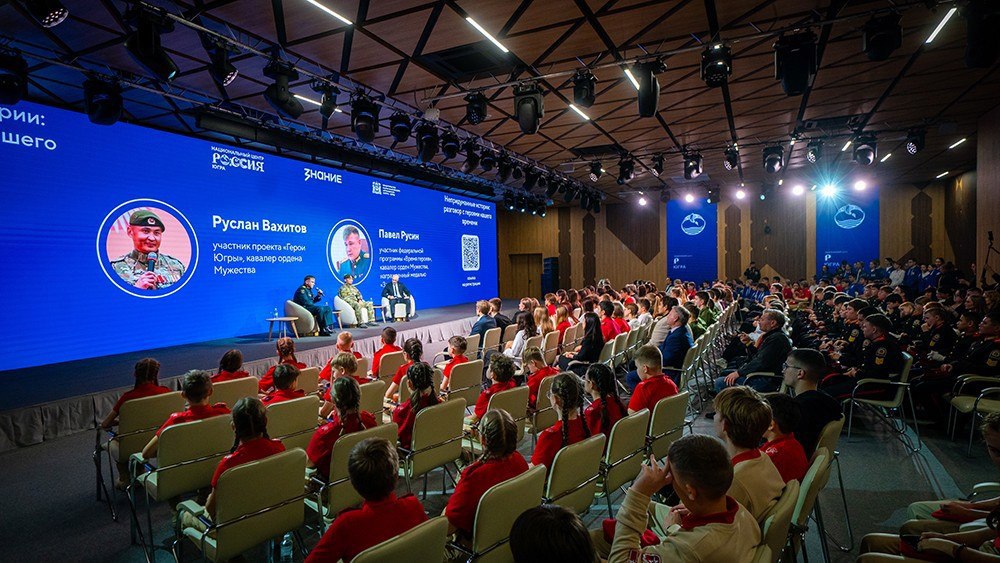

Перед интегратором стояла задача не «оснастить отдельные помещения», а построить единую мультимедийную инфраструктуру здания, где концертные, конференционные, студийные и общественные зоны работают как единая управляемая система с повторяемым результатом в разных сценариях и при смене операторов.

foto-2 (5).jpg

Оснащённые зоны

Произведено оснащение аудиовизуальными комплексами следующих ключевых помещений:

большой концертный зал «Обь»
многофункциональный зал «Иртыш»

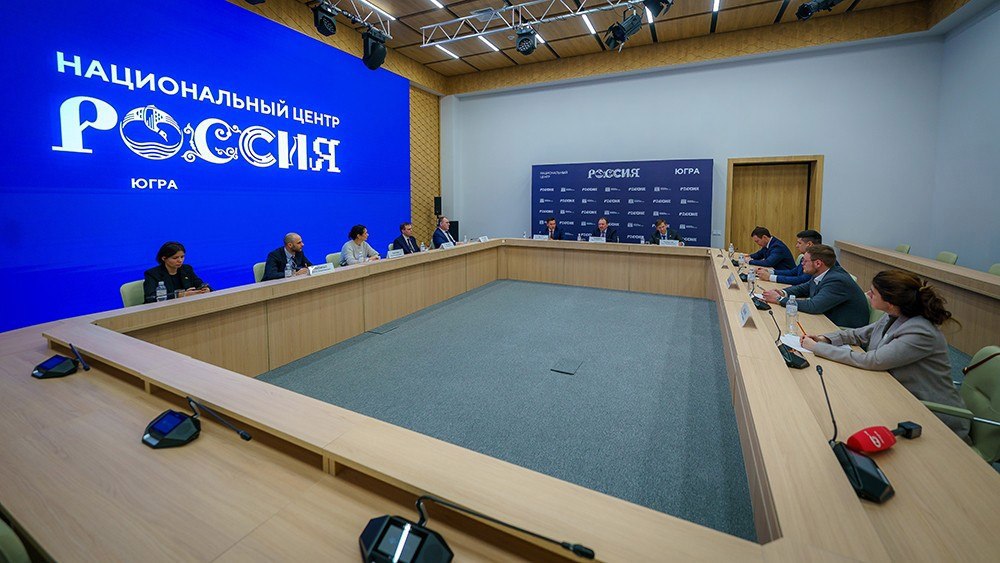

конференц-площадка «Казым»
студия видеопроизводства
молодёжное пространство (коворкинг)
три переговорные комнаты «для первых лиц»
общественные пространства и система цифровой навигации

Foto-3 (6).jpg

Каждая зона предъявляла собственные требования к звуку, видео, сценическим системам и гибкости управления сценариями мероприятий. Итогом стала масштабная AV-экосистема, объединяющая: LED-визуализацию, видеораспределение, концертный звук, конгресс-систему, ВКС/видеопроизводство, сценический свет и централизованное управление.

Технологии стали частью дизайнерской концепции интерьера и сценического пространства: LED-поверхности, свет и сценарии управления интегрированы в архитектуру центра и работают как элементы среды — не как «навесное оборудование», а как инструмент атмосферы, навигации и событийного действия

Реализованные системы

1. Системы отображения информации

В комплексе реализована масштабная распределённая система визуализации на базе LED-экранов Leyard. Установлено 34 LED-экрана суммарной площадью ≈479 м², формирующих единую медиаплатформу здания.

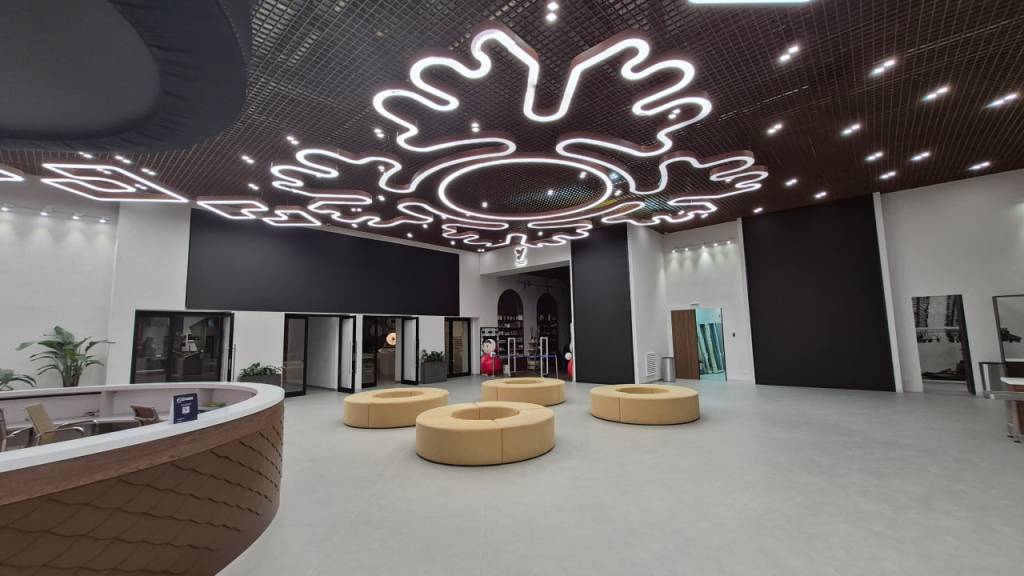

LED-поверхности интегрированы в разные функциональные зоны центра: концертные и конференционные залы, входные группы, коридоры, экспозиционные и общественные пространства. За счёт распределённой сети экранов медиасистема выходит за рамки отдельных залов и формирует единое цифровое пространство здания: от сценического контента и форумных презентаций до навигации и художественных медиаинсталляций.

Foto-4 (6).jpg

В центральном атриуме реализован выразительный элемент медиасреды — круговой LED-экран диаметром 6 метров, используемый для динамических визуальных композиций и художественных эффектов (включая «северное сияние») как часть архитектурной среды объекта.

Большой зал «Обь» оснащён крупноформатным LED-медиакомплексом с центральным экраном 20×4,5 м, дополненным вертикальными экранными поверхностями сценической архитектуры — конфигурация, рассчитанная на концертные сценарии, форумные форматы и съёмку/трансляцию без компромисса по визуальному качеству.

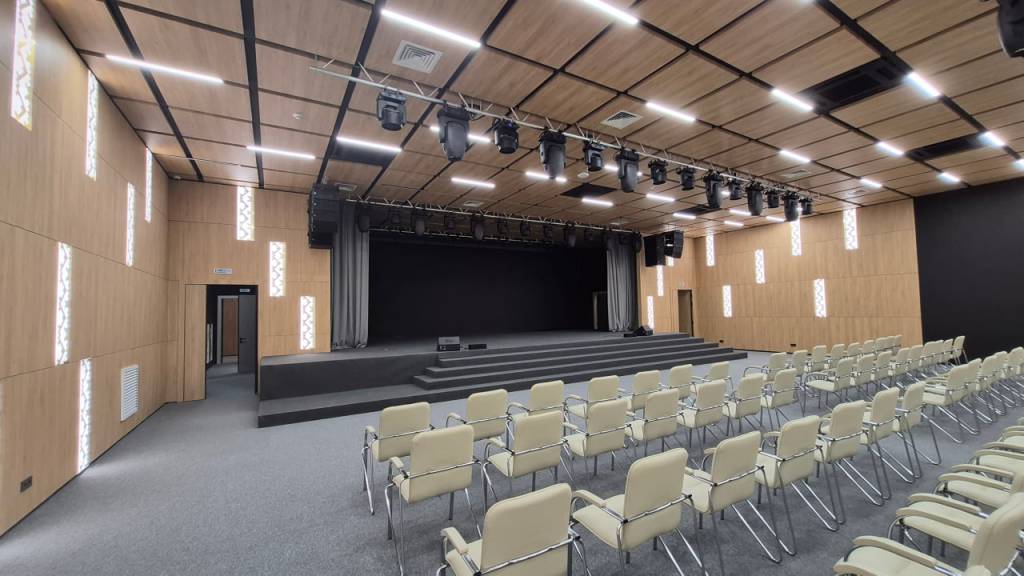

Многофункциональный зал «Иртыш» — LED-экранный комплекс, ориентированный на презентационный и событийный контент в режиме активной эксплуатации.

Foto-5 (5).jpg

В переговорных и коворкинг-зонах установлены профессиональные дисплеи Sber 55″ и 65″, рассчитанные на круглосуточную эксплуатацию. Семь гримерных комнат обеспечены профессиональными ТВ-панелями с трансляцией на них событий, происходящих в концертных залах.

Видеопроцессинг, распределение и управление контентом

Ключевой принцип — не “один экран = один источник”, а управляемая сеть отображения:

видеопроцессинг и распределение сигналов в LED-контуре реализованы на профессиональной платформе Colorlight (в т.ч. с оптической инфраструктурой для больших объёмов данных и устойчивости тракта);
распределение видеосигналов по зонам — на платформе WyreStorm (матрицы/передача сигналов/приёмопередатчики), чтобы источники и точки отображения работали как единая система, без “ручной перекоммутации”;
для Digital Signage внедрена платформа SmartPlayer — централизованная публикация расписаний, новостей, навигации и контента на дисплеи и LED-поверхности комплекса

Важно: визуальная инфраструктура в этом проекте — не “дисплеи на стенах”, а полноценная медиаплатформа здания, где отображение является инструментом сценария и архитектуры.

2. Звуковые системы

Система звукоусиления построена на оборудовании Meyer Sound — профессиональный концертный класс, рассчитанный на высокую событийную нагрузку и предсказуемый результат.

Большой зал «Обь»:
линейный массив Meyer Sound LINA (8 элементов)
сабвуферы 750-LFC (4)
сценические мониторы MJF-208
фронтальные заполнения UP-4 Slim

Зал «Иртыш»:
линейные массивы LINA
сабвуферы 750-LFC

Обработка и управление системой: Meyer Sound Galaxy 816 (матричная архитектура и системная коррекция под зал и сценарий).

Микшерный тракт: Allen & Heath dLive и SQ-5 — как FOH-платформа под события разного типа.

Микрофонный парк: цифровые радиосистемы Shure ULX-D (предсказуемость радиосреды, устойчивость, контроль).
Персональный мониторинг: Sennheiser ew IEM G4 (с антенной инфраструктурой).

Конференц-пространства: компактные системы Meyer Sound Ultra X-20 и сабвуферы USW-112/210P — баланс “высокая разборчивость речи + событийная динамика”.

Фоновое озвучивание: Audac (ALTI6, CENA706I/W) с усилителями PMQ-серии и поддержкой сетевой передачи аудио — отдельный тракт для повседневной эксплуатации зон, независимый от концертного.

DSP-маршрутизация и AEC-обработка: Biamp TesiraFORTE (Dante) — связка зон, источников, ВКС и сценариев без “зоопарка конвертеров”, с инженерной логикой маршрутизации и устойчивостью к изменениям сценариев.

3. ВКС и видеопроизводство

Система видеопроизводства построена на профессиональном тракте с PTZ-камерами Lumens (серия VC-A53W) с 20-кратным оптическим зумом и поддержкой транспортных протоколов (в т.ч. для трансляций).

Студия видеопроизводства оснащена Blackmagic Design:

камеры Studio Camera 6K Pro
видеомикшер ATEM 1 M/E Constellation
рекордеры Video Assist

Студийная инфраструктура может работать и как мобильный продакшн-контур внутри комплекса — это обеспечило гибкость: “снимать и транслировать можно не только со сцены, но и из любой зоны по сценарию”.

Для координации работы технических служб во время мероприятий используется беспроводная интерком-система Hollyland Solidcom C1 Pro.

4. Конгресс-система и синхронный перевод

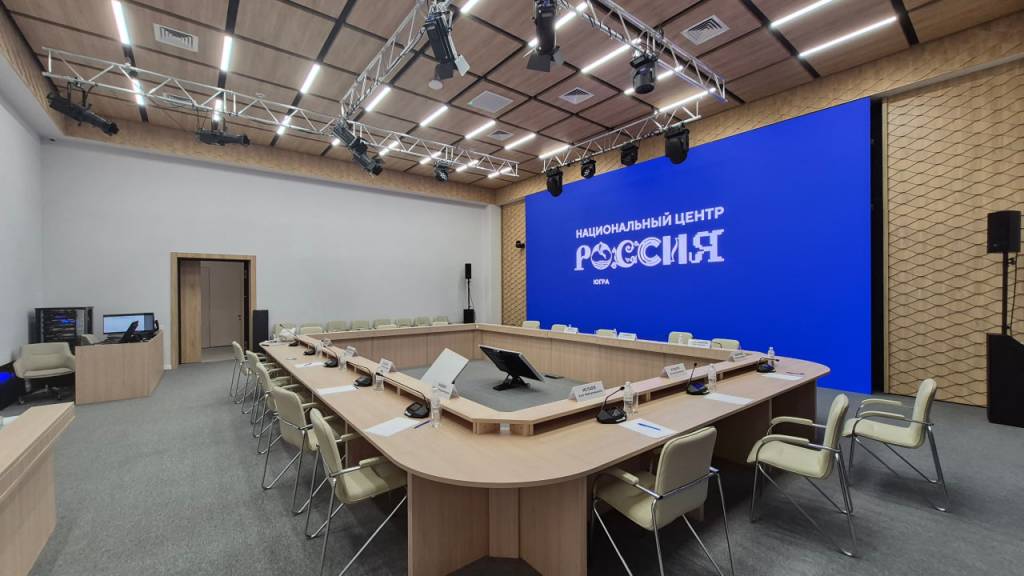

В зале «Казым» реализована конгресс-платформа Bosch DICENTIS (DCNM) — цифровая система для протокольных мероприятий с масштабированием рабочих мест и устойчивостью к нагрузке.

Foto-6 (5).jpg

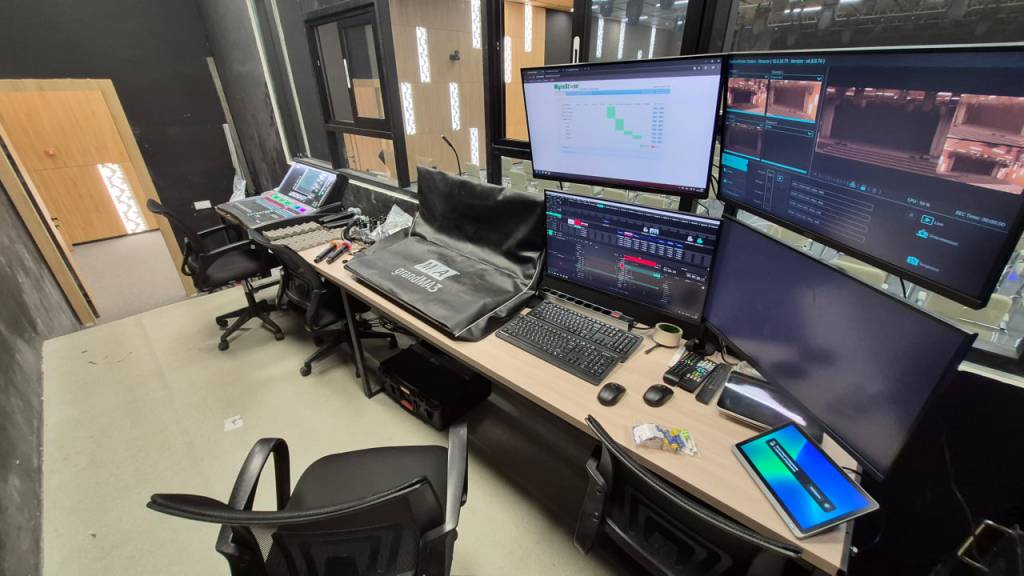

5. Система управления

Централизованное управление реализовано на платформе iRidi:

серверы iRidi PX-VP100-Advanced
сенсорные панели Touch Panel P8
планшеты Apple iPad

Для каждой зоны разработаны интерфейсы управления и готовые сценарии мероприятий (конференция / концерт / кинопоказ / видеоконференция). Ключевая идея — “оператор выбирает режим”, а система сама поднимает нужные тракты, выставляет преднастройки и контролирует состояние оборудования.

Архитектура управления обеспечивает мониторинг и удалённую поддержку — критично для объекта, который работает как площадка с постоянным календарём событий.

Foto-7 (5).jpg

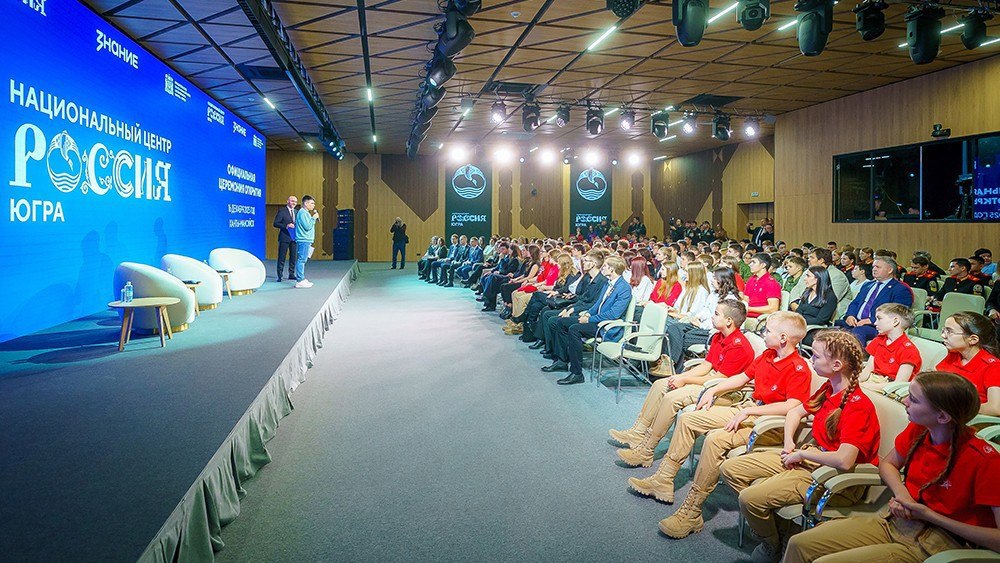

6. Световое и сценическое оборудование

Сценическое освещение управляется консолью MA Lighting grandMA3 с распределением DMX-сигналов по IP-инфраструктуре. Световой парк построен на профессиональных приборах Light Sky (в т.ч. MAMBA, SUPER SCOPE PRO, TX1920 ZOOM) и профильных прожекторах I Lighting.
Подвес — фермы Rosstage. Сценическая механика включает сборно-разборные подиумы и электромеханические занавесы из негорючего бархата.

Foto-8 (6).jpg

Инженерная концепция

Архитектура построена по принципу: централизованное управление при децентрализованной обработке сигналов.

Каждая зона — автономный технологический кластер с собственными процессорами и сетевой инфраструктурой, интегрированный в общую систему управления. Такой подход даёт:

устойчивость: локальный сбой не “роняет” весь объект;
масштабирование: новые зоны добавляются модульно, без переделки ядра;
эксплуатацию: сценарии повторяемы и понятны персоналу.

Использованы сетевые протоколы:
Dante — транспорт аудио
Art-Net / DMX over IP — управление светом
TCP/IP — управление и сервисные каналы

Сетевая инфраструктура построена на гигабитной сети с поддержкой PoE/PoE+, что сократило количество кабельных линий и упростило масштабирование.

Для залов «Обь» и «Иртыш» выполнено 3D-моделирование размещения акустики, света и ферм — для исключения коллизий с архитектурой, корректного покрытия и сервисной доступности.

Ключевые инженерные сложности и решения

1. Работа в условиях строящегося объекта

Проектирование и монтаж выполнялись параллельно со строительством. Кабельная инфраструктура требовала постоянной координации со смежными системами. Итогом стала жёсткая дисциплина трассировки и документирования — кабельный журнал объёмом 65 листов, обеспечивший управляемость монтажа и последующей эксплуатации.

2. Интеграция десятков производителей в единую систему

Оборудование разных классов и производителей объединено в единую AV-сеть (Dante / Art-Net / TCP/IP) и связку “источники → распределение → отображение/звук → запись/трансляция”. Это сняло главный риск больших объектов: когда каждый подрядчик делает “свою часть”, а общая система не работает как единое целое.

3. Отказоустойчивость

Ключевые узлы реализованы с резервированием критичных трактов (в т.ч. оптические линии в LED-контуре, сетевые и процессорные компоненты), чтобы центр мог работать как площадка с высокой плотностью мероприятий и минимальным допуском к сбоям.

4. Простота управления при высокой сложности

Несмотря на масштаб, управление сведено к сценариям: оператор выбирает режим, дальше система автоматически включает и настраивает подсистемы. Это принципиально важно для объектов, где персонал меняется, а требования к результату остаются одинаковыми.

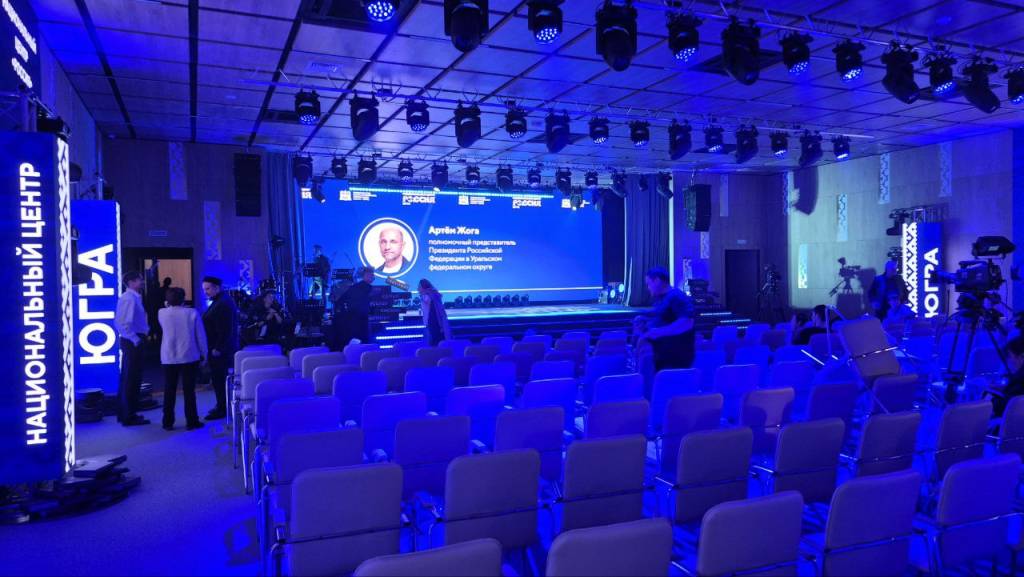

Результат для заказчика

Многофункциональность: комплекс готов к мероприятиям любого формата — от переговоров и пресс-мероприятий до международных форумов и концертных программ.

Простота эксплуатации: сценарное управление снижает требования к квалификации персонала и уменьшает количество ошибок.

Надёжность: профессиональные платформы и инженерная архитектура обеспечивают стабильную работу при высокой нагрузке.

Масштабируемость: модульная структура позволяет добавлять новые зоны и сценарии без изменения базовой инфраструктуры.

Центр стал ключевой площадкой региона для проведения деловых, культурных и международных мероприятий — с инфраструктурой, рассчитанной на постоянную эксплуатацию, трансляции и событийную нагрузку.

Foto-9 (6).jpg

Проект в цифрах и фактах

Более 2500 м² мультимедийных пространств в единой AV-экосистеме
34 LED-экрана Leyard, суммарная площадь ≈479 м²
Центральный экран сцены: 20×4,5 м
Более 200 профессиональных световых приборов
Концертный звук Meyer Sound + FOH Allen & Heath
Конгресс-платформа Bosch DICENTIS, радиопарк Shure ULX-D, мониторинг Sennheiser
Централизованное управление iRidi со сценариями для ключевых режимов мероприятий
Команда проекта компании «АудиоВидеоСистемы» отмечена личным благодарственным письмом Губернатора Югры
