Комплексная реконструкция и технологическое переоснащение конференц-зала Научно-технического центра ПАО «Корпорация ВСМПО-АВИСМА»

Срок реализации: 2024 год
Локация: г. Верхняя Салда, Свердловская область
Вместимость: 191 место
Формат работ: Генеральный подряд «под ключ» (разработка концепции, дизайн-проект, полный комплекс строительно-монтажных работ, создание инженерных систем, поставка оборудования, монтаж, пусконаладка, программирование и обучение персонала)

О клиенте

Заказчиком проекта выступило ПАО «Корпорация ВСМПО-АВИСМА» — крупнейший в мире производитель титана и изделий из него. Продукция компании используется ведущими мировыми производителями авиационной и космической техники, что формирует крайне высокие требования к инфраструктуре корпоративных пространств.

Конференц-зал Научно-технического центра (НТЦ), построенный в 1975 году, на протяжении десятилетий оставался главной деловой площадкой предприятия. Здесь проводились стратегические совещания руководства, научно-технические конференции, презентации разработок и торжественные мероприятия. К началу проекта пространство морально и технически устарело и перестало соответствовать международному статусу компании и современным требованиям к деловым коммуникациям.

Перед нашей командой стояла задача, выходящая далеко за рамки традиционной AV-интеграции. Компания «АудиоВидеоСистемы» выступила генеральным подрядчиком, взяв на себя полный цикл работ — от разработки концепции до финальной настройки систем. Такой подход позволил создать единое пространство, где архитектура, инженерные системы и мультимедийные технологии работают как целостная технологическая среда.

Основные задачи проекта включали интеграцию современных мультимедийных систем в обновляемый интерьер исторического зала с сохранением строгого корпоративного стиля, обеспечение качественного звука в амфитеатральном помещении со сложной акустикой, создание универсальной площадки для различных форматов мероприятий и синхронизацию большого количества инженерных систем здания.

Реализованные решения

Проект был реализован в условиях полной реконструкции помещения и действующего производственного комплекса предприятия. Команда интегратора выполнила полный цикл строительно-монтажных работ: от демонтажа старых конструкций и модернизации инженерной инфраструктуры до установки и настройки мультимедийных систем.

Система отображения

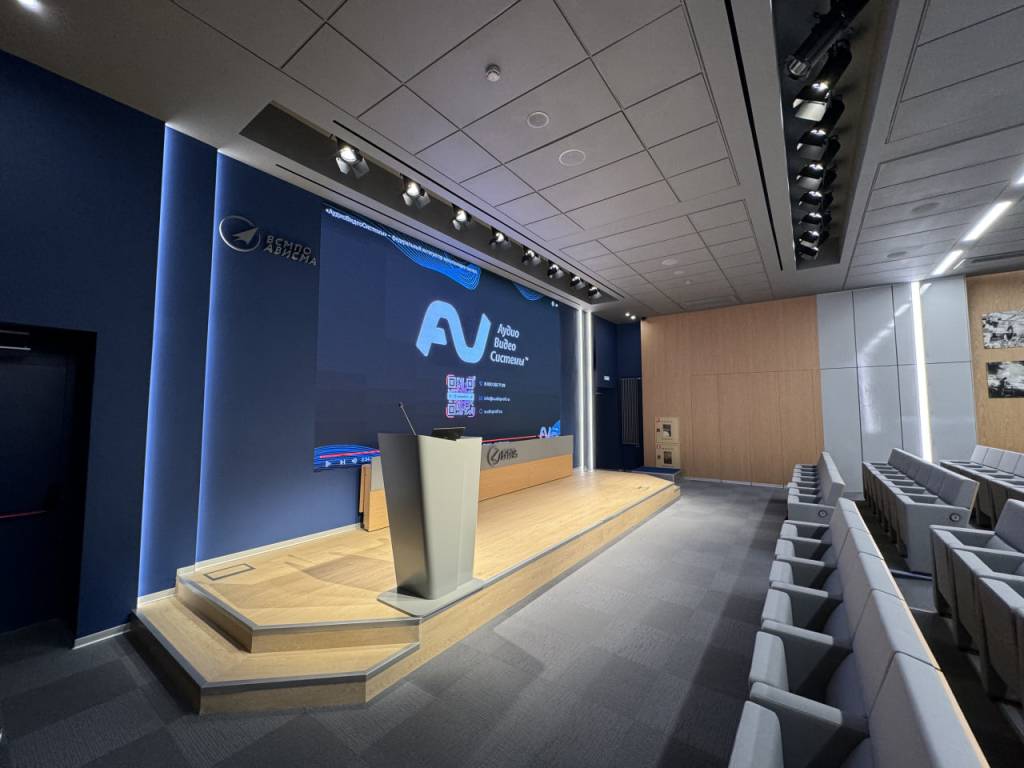

Центральным элементом визуальной инфраструктуры стал светодиодный экран Leyard с шагом пикселя 1,8 мм и размером 5,4 × 3 метра. Экран обеспечивает высокую яркость, контрастность и отличную читаемость контента с любого из 191 места амфитеатра, позволяя использовать его как для презентаций, так и для видеотрансляций высокого разрешения.

Коммутация и управление контентом

Сигнальная инфраструктура построена на базе профессионального оборудования Kramer. Используется презентационный коммутатор Kramer VS-88UT и технология передачи сигналов HDBaseT с передатчиками TP-580T и приемниками TP-580R. Такое решение позволяет передавать видео, управление и данные по одному кабелю витой пары без потери качества. Для совместной работы участников внедрена система беспроводной презентации Kramer VIA Campus², позволяющая одновременно выводить на экран контент до 12 устройств. Для управления презентациями - презентер Logitech R700.

Видеоконференцсвязь

Для проведения гибридных мероприятий установлены две поворотные IP-камеры Lumens VC-A61PNW. Камеры поддерживают 4K-видео, оснащены 30-кратным оптическим зумом и интерфейсами NDI, Ethernet, HDMI и 3G-SDI. Это позволяет получать качественное изображение выступающих на сцене и общий план зала, обеспечивая полноценное участие удалённых участников видеоконференций.

Звуковая система

Аудиосистема зала построена на базе DSP-процессора Exell ELT1616, обеспечивающего обработку 16 аудиоканалов, подавление акустического эха и поддержку сетевого аудиопротокола Dante. Равномерное звуковое покрытие обеспечивают 18 потолочных громкоговорителей Kramer Galil 6-C с закрытой тыльной частью. Усиление осуществляется трансляционным усилителем Audac PMQ240. В системе используется микрофонный парк, включающий два ручных радиопередатчика MIPRO ACT-32HC-76 с микрофонным капсюлем MU-76, один поясной передатчик MIPRO ACT-32TC и два головных кардиоидных микрофона MIPRO MU-53HN. Для стационарных выступлений используются три телескопические микрофонные стойки QUIK LOK A302 BK типа «журавль».

Конференц-система

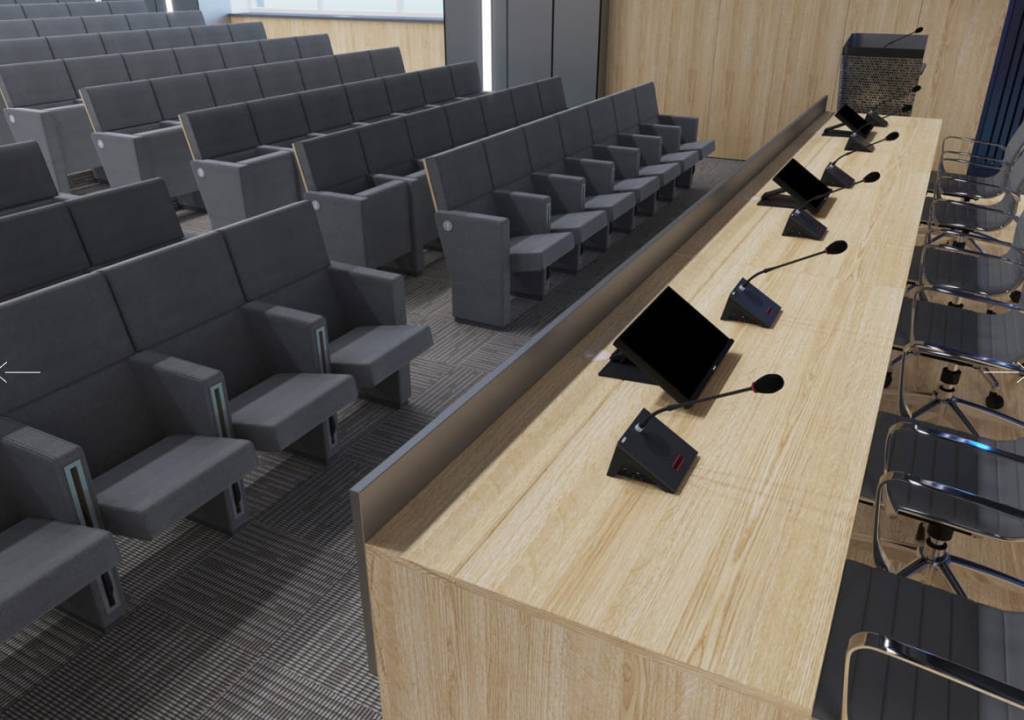

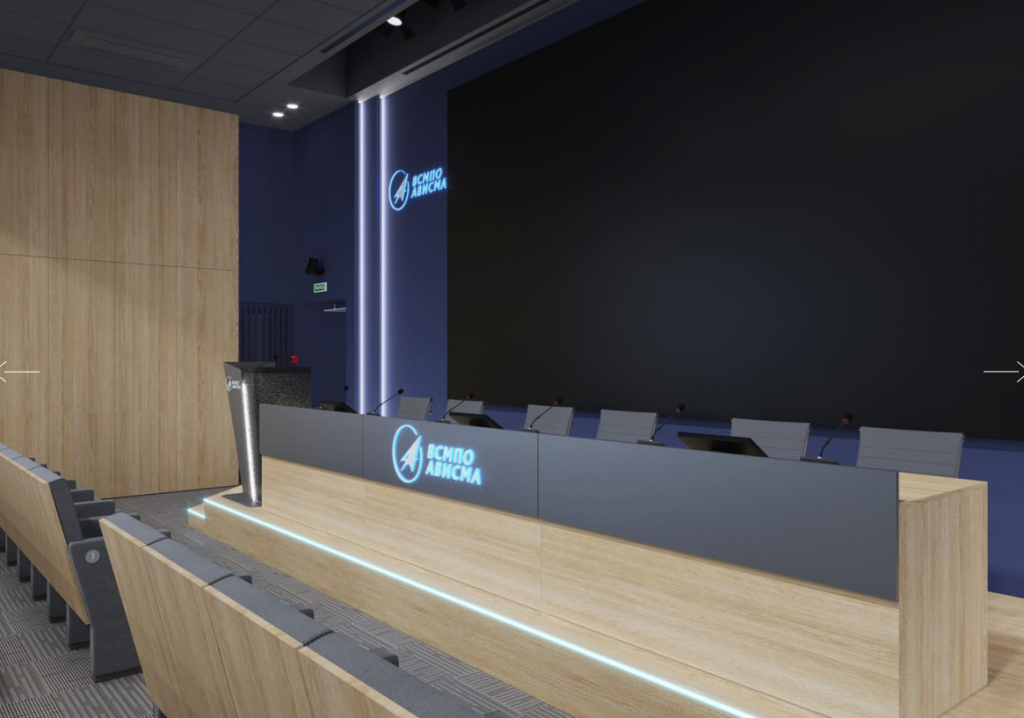

Для проведения официальных заседаний внедрена цифровая конференц-система TAIDEN с центральным блоком HCS-4800MC. В системе используется один микрофонный пульт председателя и пять пультов делегатов на президиуме, что обеспечивает удобную организацию дискуссий и управление выступлениями.

Сценическое освещение

Освещение сцены реализовано на базе светодиодных прожекторов CHAUVET-DJ. Используется 16 приборов CHAUVET-DJ EVE F-50Z и два прожектора CHAUVET-DJ Ellipsoidal EVE E-100Z. Такое решение обеспечивает гибкое управление светом, возможность акцентного освещения спикеров и создание различных световых сценариев для деловых и торжественных мероприятий. Управление освещением осуществляется через DMX-контроллер SUNLITE.

Мультимедийная трибуна

В зале установлена мобильная мультимедийная трибуна для выступлений докладчиков, оснащенная микрофоном и интерфейсами подключения ноутбуков и презентационного оборудования. Это позволяет быстро адаптировать пространство под различные форматы мероприятий.

Кабельная и инженерная инфраструктура

Вся мультимедийная система построена по централизованной архитектуре. Основные устройства коммутации, обработки сигналов и управления размещены в специализированном телекоммуникационном шкафу. Рабочая документация проекта включала детальную проработку схем соединений аудио- и видеосистем, компоновку оборудования в шкафу и планы кабельных трасс на различных отметках здания. Кабельная инфраструктура включает магистральные линии передачи видео, аудиосигналы, сетевые и управляющие линии. Такое решение обеспечивает стабильную передачу сигналов, удобство обслуживания и возможность дальнейшего расширения системы.

Инженерные системы (выполнено нами)

В рамках проекта были полностью модернизированы инженерные системы конференц-зала. Реализовано новое электроснабжение и архитектурное освещение с использованием более 150 светодиодных светильников и трековых систем. Создана автономная система микроклимата на базе приточно-вытяжной установки с роторным рекуператором и VRF-системы кондиционирования суммарной мощностью 101 кВт с 18 внутренними кассетными блоками. Смонтированы системы видеонаблюдения и адресная пожарная сигнализация с речевым оповещением. Также выполнен монтаж системы отопления с использованием внутрипольных конвекторов, дизайн-радиаторов и инфракрасных обогревателей, а также узлов противопожарного водопровода.

Централизованное управление

Единая система управления построена на платформе iRidium Pro. Она объединяет управление LED-экраном, аудиосистемой, видеоконференцсвязью, сценическим и архитектурным освещением, шторами blackout и системой вентиляции и кондиционирования. Управление осуществляется с планшета Apple iPad по защищенной Wi-Fi-сети. Для мониторинга состояния оборудования предусмотрен защищённый удалённый доступ, позволяющий инженерам интегратора оперативно проводить диагностику и настройку системы.

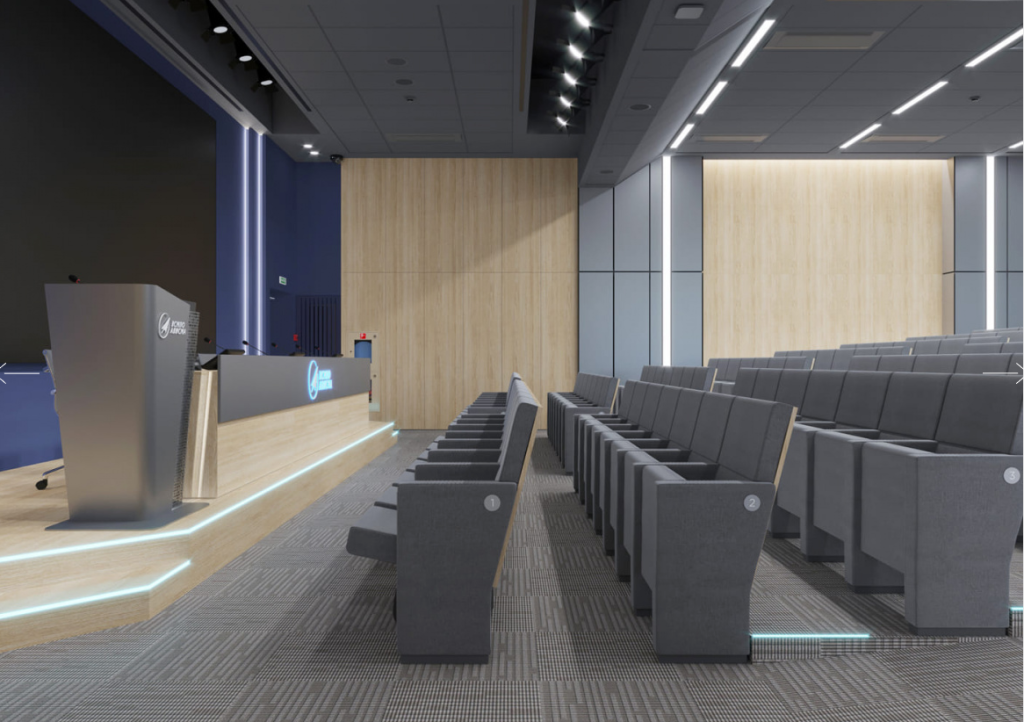

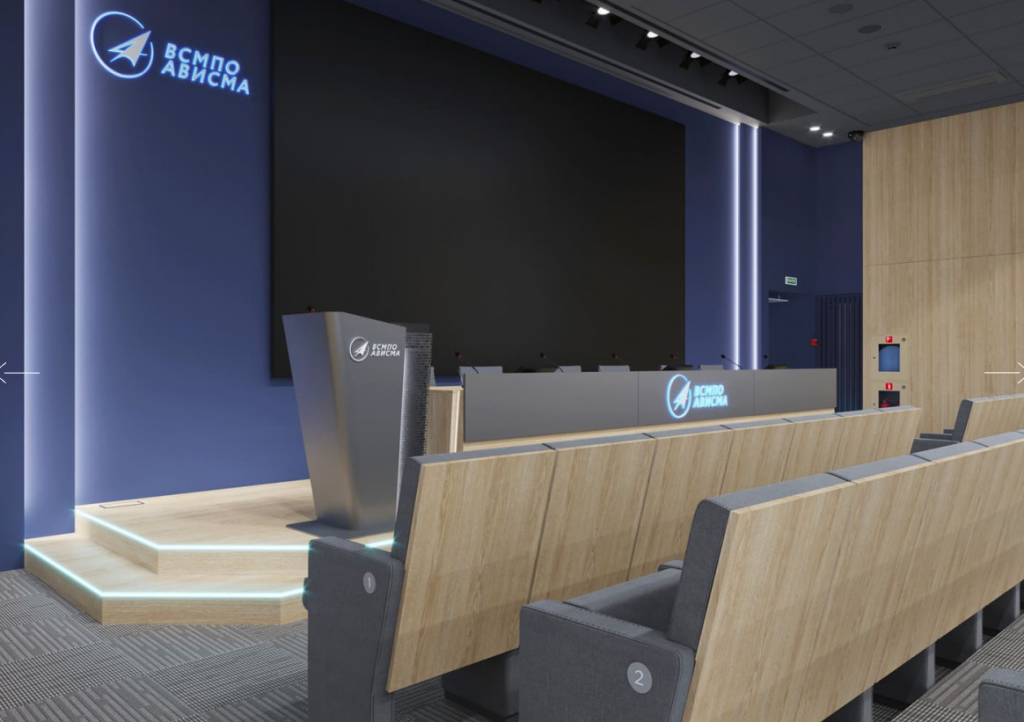

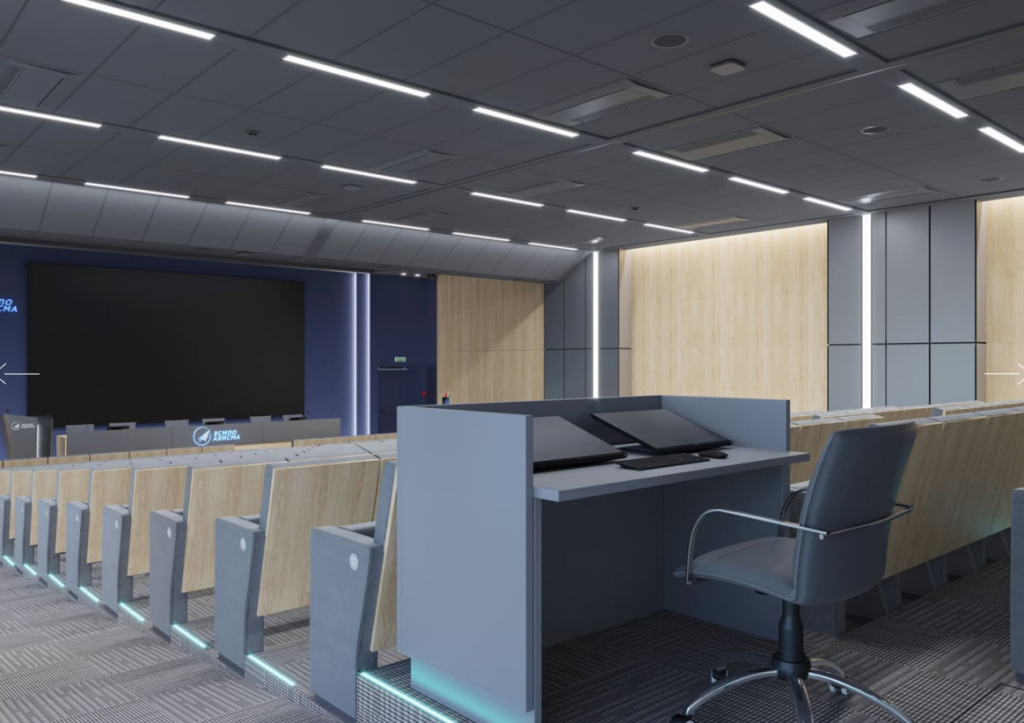

Дизайн и архитектура пространства

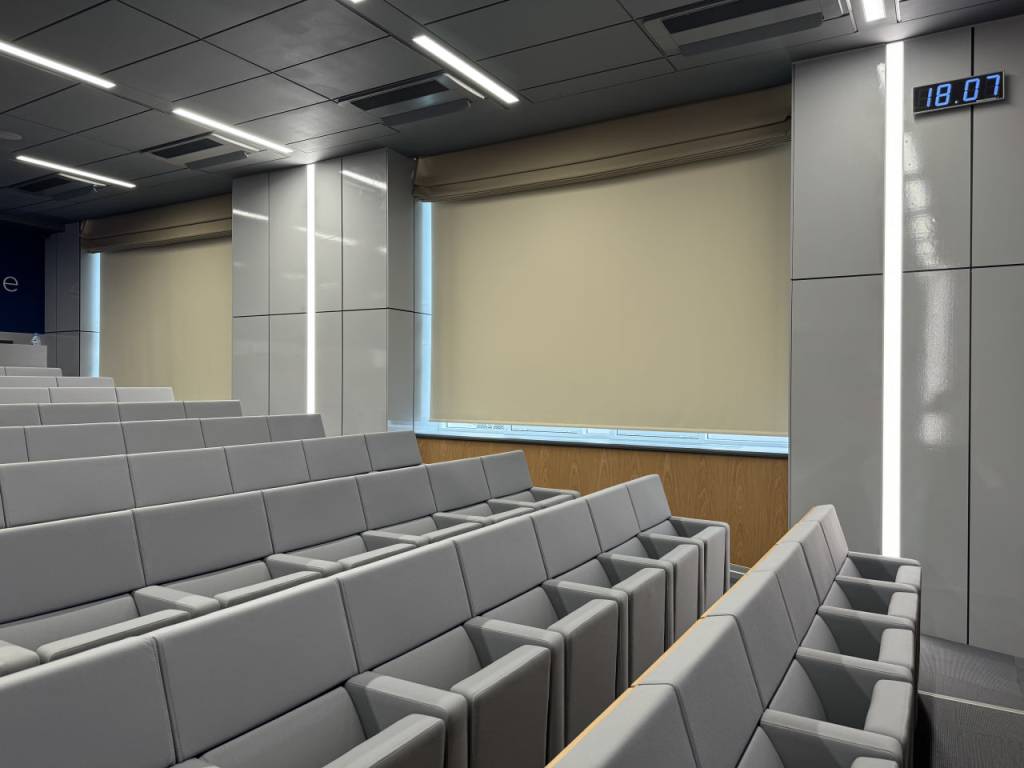

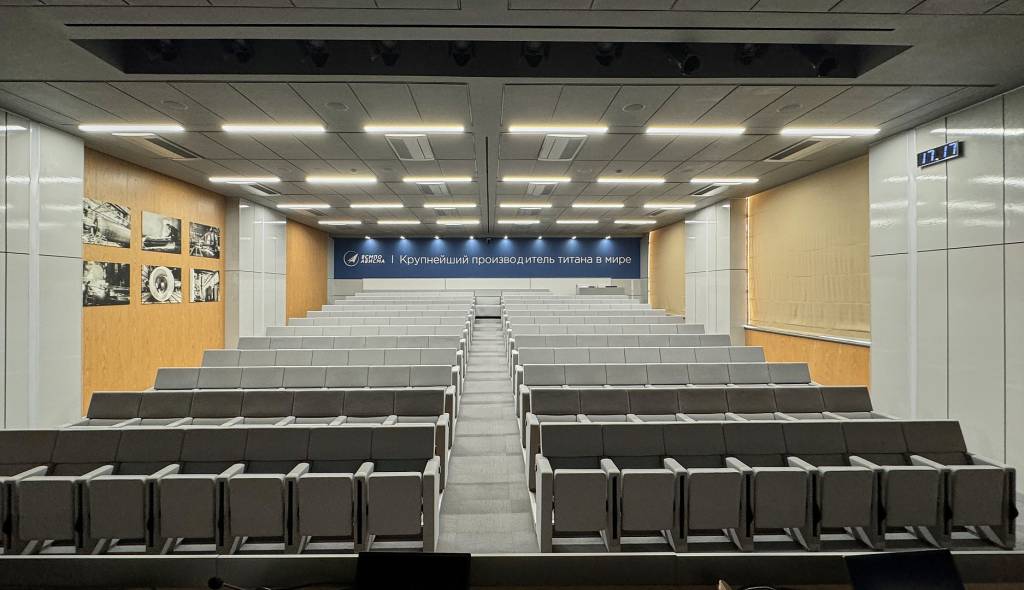

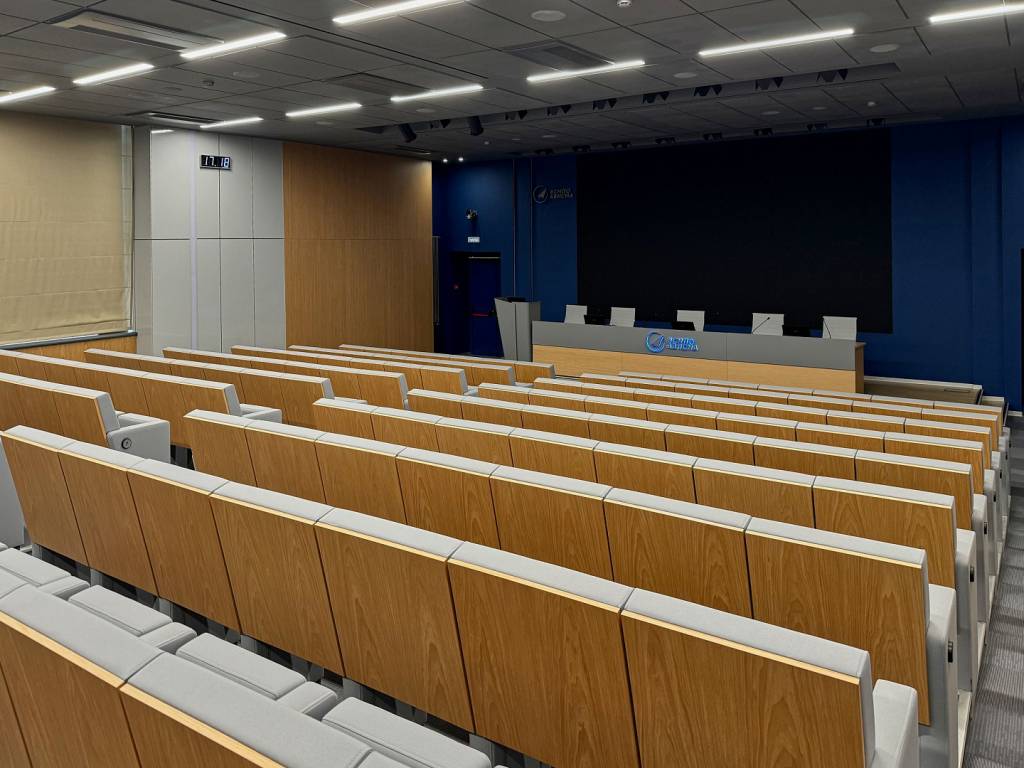

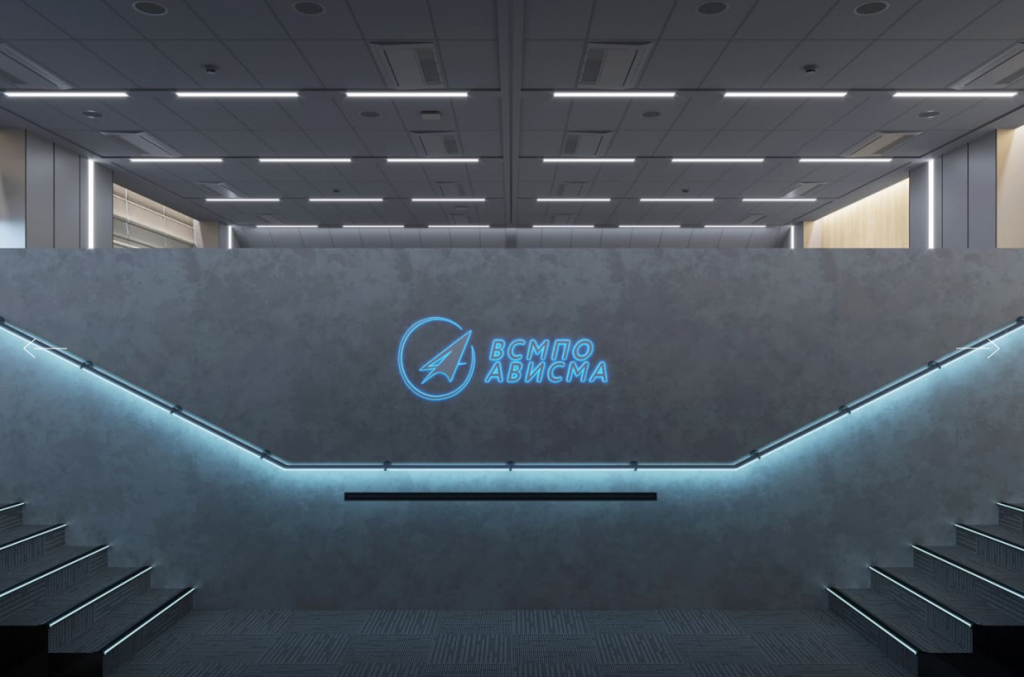

Проект реализован в сотрудничестве с дизайнером интерьеров Ксенией Евжик. Основной задачей было гармонично интегрировать большое количество технологических элементов в современный архитектурный образ зала. Важной составляющей проекта стала работа над акустическим комфортом помещения: сложный каркас стен и потолка с акустическими панелями и ковролином позволил эффективно управлять реверберацией и шумопоглощением, создавая идеальные условия для восприятия речи и музыки. Все мультимедийные устройства аккуратно интегрированы в интерьер: громкоговорители и светильники утоплены в потолок, камеры имеют нейтральную цветовую гамму, а световые линии стали частью архитектурной композиции. Геометрия амфитеатра была оптимизирована для улучшения видимости сцены и LED-экрана. В зале установлены новые кресла серии «Виртус», обеспечивающие комфорт во время длительных мероприятий.

Инновации и уникальность

Проект отличается тем, что интегратор выступил генеральным подрядчиком и реализовал полный цикл работ — от строительной реконструкции до тонкой настройки мультимедийных систем. В системе управления реализовано более десяти автоматизированных сценариев работы зала, включая режимы конференции, видеоконференции, презентации и торжественного мероприятия. Использование сетевых технологий Dante и IP-архитектуры обеспечивает гибкость системы и возможность дальнейшего масштабирования без замены существующей инфраструктуры.

Итоги проекта

Исторический конференц-зал Научно-технического центра ВСМПО-АВИСМА превратился в современную технологическую площадку, позволяющую проводить мероприятия любого уровня — от заседаний совета директоров до международных научных конференций и корпоративных событий. Качественная ВКС и акустика позволяют удаленным участникам полноценно взаимодействовать с залом, стирая географические границы. Простота управления системой и высокая надежность оборудования позволяют персоналу заказчика эффективно использовать зал без привлечения технических специалистов. Обновленный зал стал архитектурной и технологической жемчужиной корпорации, подчеркивающей ее приверженность инновациям и высокому качеству во всем.

Отзыв заказчика

«Мы получили именно тот зал, который хотели — современный, удобный и технологичный. Теперь здесь можно проводить любые мероприятия, и всё работает просто и надежно. Спасибо команде “АудиоВидеоСистемы” за профессиональный подход и отличный результат.» — представитель руководства ПАО «Корпорация ВСМПО-АВИСМА»

Этот проект стал примером того, как комплексная интеграция архитектуры, инженерии и мультимедийных технологий способна полностью преобразить историческое пространство и превратить его в современную интеллектуальную площадку корпоративных коммуникаций.

Конференц-зал НТЦ ВСМПО-АВИСМА сегодня является не просто местом проведения совещаний, а высокотехнологичной коммуникационной средой, отражающей масштаб и инновационный характер крупнейшей титановый корпорации мира.
