Техническое оснащение кинозала и телевизионных студий. Киностудия им. М. Горького. ProTone и Енисей работают в кино

В рамках общей модернизация кинокластера «Киностудии им. М. Горького» были реконструированы имеющиеся здания и построены новые. Корпорация DNK выполнила задачи по переоснащению широкоформатного кинозала и по созданию телевизионных студий на площадке, расположенной в историческом комплексе зданий киностудии им. М. Горького на улице Сергея Эйзентштейна.

Телевизионные студии

Первая задача заключалась в создании нового павильонного корпуса, состоящего из трех телевизионных студий: одной большой, размером 800 кв. м, и две малых по 200 кв. м. Осуществлена подготовка проектной и рабочей документации всех трех студий. Инсталлировано оборудование «под ключ» в двух малых студиях. Построенный телевизионный комплекс предназначен для работы в прямом эфире, для производства и записи ТВ-программ и кинороликов в 4K.

Многокамерную съемку в каждой студии обеспечивают по три видеокамеры со съемной кинооптикой. В каждом АСБ установлены программный видеомикшер, аудиомикшер и коммутационно-распределительное оборудование.

В обоих съемочных павильонах установлена система верхней механизации, состоящей из тросовых лебедок для подъема ферм со сценическим освещением и цепных мобильных лебедок для подъема декораций. В обоих съемочных павильонах установлено 72 светильника Aputure, образующих систему постановочного освещения.

Кинозал

Вторая поставленная клиентом задача: переоснастить широкоформатный кинозал (ШФЗ), превратив его в многофункциональный объект. В здании был проведен капитальный ремонт, включая полную замену крыши, установлена новая потолочная ферма. Предварительно нами была проведена разработка проектной и рабочей документации для капитального ремонта помещений, включая архитектурно-акустическое проектирование. Кинозал построен в соответствии со всеми акустическими требованиями.

Центральным узлом кинозала является лазерный проектор Barco премиум-класса с уровнем яркости 35 000 лм. Реалистичный иммерсивный звук с конфигураций динамиков 26.1.2, трехслойным объемным звучанием и дополнительными зонами в помещении обеспечивает процессор пространственного звука Barco APX Auromax нового поколения.

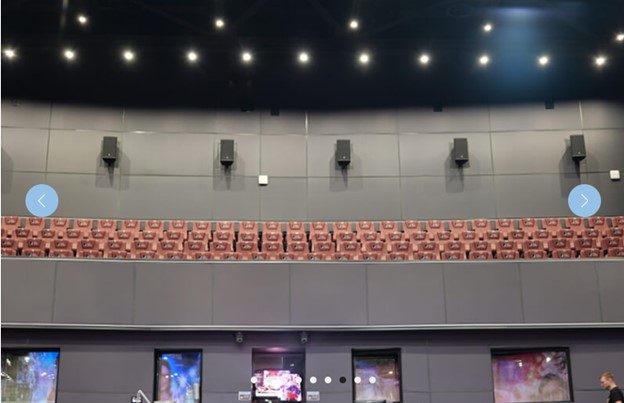

Кинотеатральная аудиосистема мощностью 60 кВт построена на базе пассивной акустики Protone и позволяет работать в форматах Barco APX Auromax и Dolby Atmos. Качественный кинозвук обеспечивают 19 усилителей и 97 колонок и сабвуферов, расположенных по периметру зала (каналы за экраном, каналы окружения, сабвуфер окружения, тыловые и потолочные каналы).

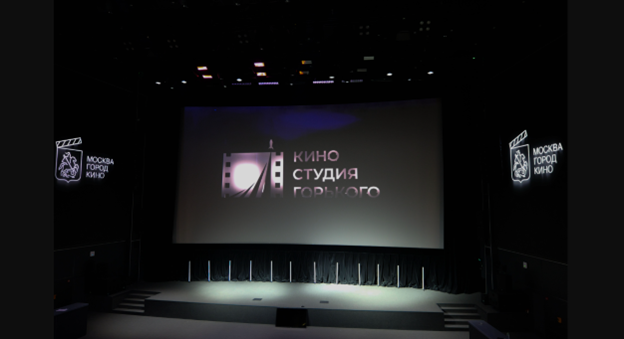

Для кинопросмотра установлен экран 15×8 метров с механизированным занавесом. Система кашетирования позволяет менять соотношение сторон кадра на экране в зависимости от формата фильма: механизированная система лебедок и ткани настраивает видимую область полотна экрана под нужный размер и коррелирует ее с проектором и с демонстрируемым контентом.

Система верхней механизации включает в себя шесть софитных балок, каждая из которых крепится на четыре цепных лебедки. На софитных балках установлена система постановочного освещения, включающая в себя 167 световых приборов Elation под управлением пульта Obsidian NX4.

Ключевая цель модернизации светового оборудования — создать универсальную световую среду, способную:

обеспечивать безупречное освещение для телевизионных трансляций;
поддерживать художественные задумки режиссёров;
создавать динамичные эффекты для концертных программ;
адаптироваться под специфические требования для различных мероприятий.

Для реализации этой задачи был выбран сбалансированный набор оборудования, объединяющий:

интеллектуальные приборы «вращающиеся головы»;
заливающие источники света;
специализированные эффекты;
современную систему управления.

Внедрение светового комплекса Elation в ШФЗ:

Повышает качество мероприятий — от точности цветопередачи до динамики эффектов.
Снижает эксплуатационные риски за счёт интеллектуальной защиты питания.

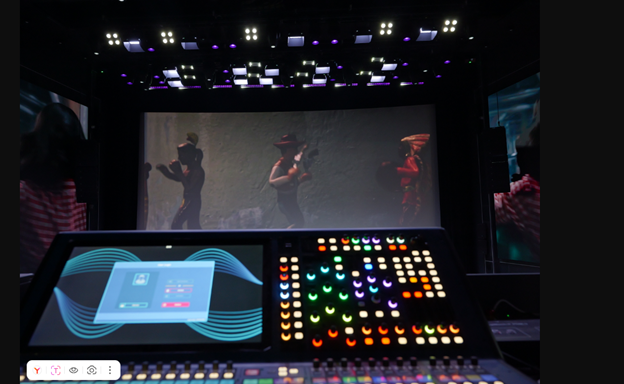

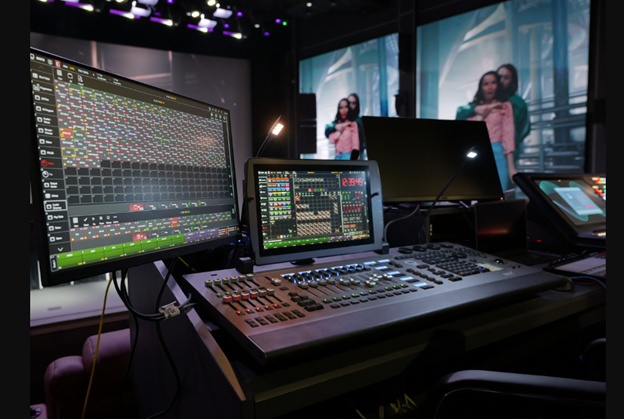

Упрощает работу операторов благодаря эргономичной консоли Obsidian Onyx NX4.
Открывает новые творческие возможности для режиссёров и художников по свету.

Функциональная гибкость поставленной системы освещения позволяет как полностью заливать зал, так и создавать сфокусированные световые акценты.

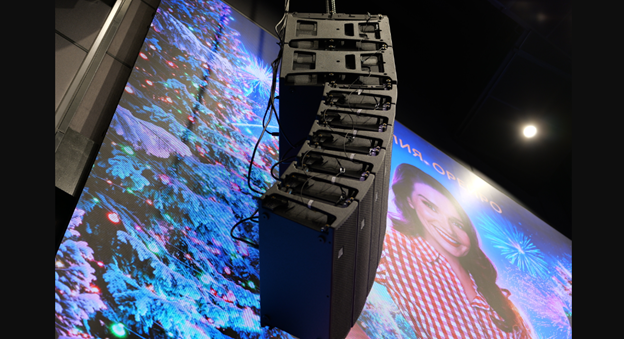

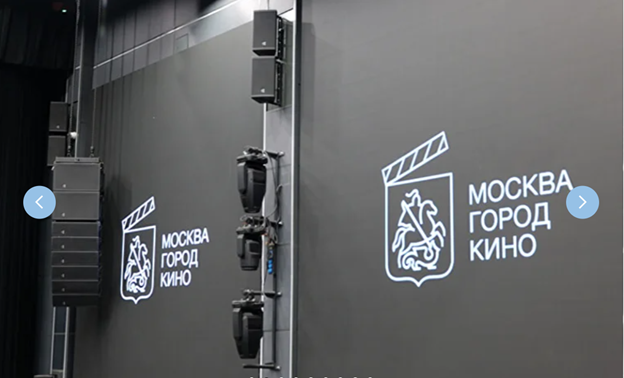

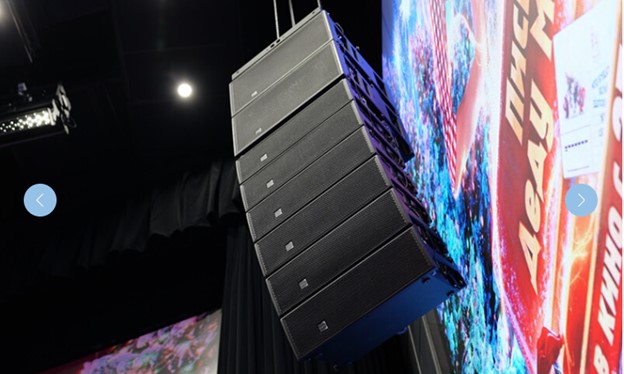

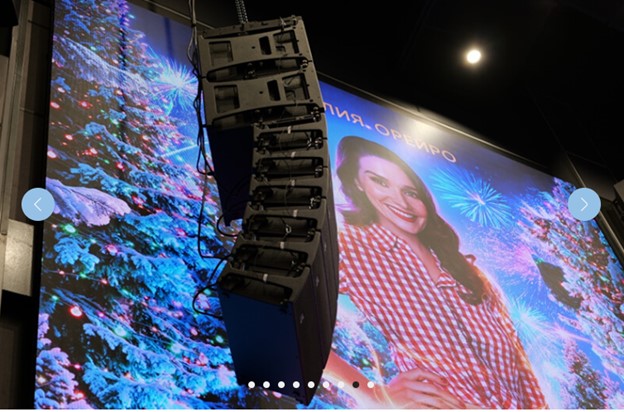

Пространство ШФЗ, кроме кинопросмотра, можно трансформировать под мероприятия различного форматов, включая концертные номера. Звуковое сопровождение в таких случаях обеспечивают линейные массивы Protone, подвешенные на лебедках.

Для динамического оформления мероприятий в зале на боковых стенах зала установлено четыре светодиодных экрана размером по 7×5,5 метров, на которые можно выводить медиа- и графический контент, а также отображение связи во время видеоконференций.

Также поставлены конференц-система и система синхроперевода на 200 абонентов.

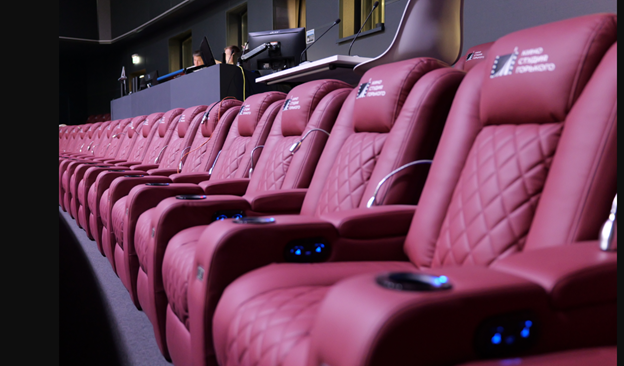

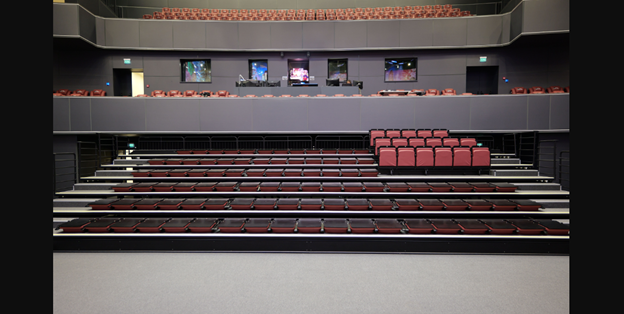

Помимо оборудования осуществлена поставка мебели для кинозала. Кинотеатральные кресла установлены на всех трех этажах зала: 140 мест на третьем этаже и 45 кресел повышенной комфортности на VIP-трибуне второго этажа. На первом этаже кинозала-трансформера, предусмотрена складная трибуна (бличер) на 112 мест (6 рядов), которая при необходимости может быть убрана под балкон, что позволяет сделать помещение более просторным и универсальным для проведения мероприятий более камерного формата, таких как презентации, торжественные заседания, конференции, круглые столы и мастер-классы. Зал предусматривает возможность увеличения общего числа стационарных кресел до 400.

Фойе кинозала

Оснащена зона фойе для встречи гостей и проведения фотосессий, в которую органично вписана светодиодная видеостена площадью 40 кв. м, собранная по дуге («потолок-стена-пол»). Видеостена служит элементом декорации фойе, на который можно выводить медиа- и графический контент, релевантный проводимому мероприятию. Также в фойе установлены LED-экраны с малым шагом пикселя 1,2 мм, применяемые как оформление или динамическое дополнение проводимых мероприятий.

Система звукоусиления фойе построена на основе активной акустики «Енисей», установленной под потолком для музыкального сопровождения мероприятий.

Поставленное оборудование
— кинокамера Canon EOS C400 6K (6 шт.);
— съемные объективы Canon (12 шт.);
— ПО vMix Pro (1 шт.);
— коммутационно-распределительное оборудование Blackmagic Design;
— световые приборы Aputure (72 шт.);
— настенный LED-экран Unilumin 5×3 м (1 шт.);
— потолочный LED-экран Unilumin 5×2,5 м (1 шт.);
— напольный LED-экран Unilumin 5×2,5 м (1 шт.);
— экран светодиодный Unilumin (4 шт.);
— пульт управления сценическим освещением Elation Obsidian NX4 (2 шт.);
— световые приборы Elation (167 шт.);
— экран проекционный Gala (1 шт.);
— кинопроектор Barco SP4K‐35(1 шт.);
— звуковой процессор Barco APX (1 шт.);
— цифровой микшер Behringer X32 (1 шт.);
— видеокамера Panasonic AW‐UE80KEJ 4K (4 шт.);
— микрофоны Sennheiser (32 шт.);
— пульт переводчика Televic Lingua ID (2 шт.);
— сетевая аудиокарта Televic Dante (1 шт.);
— пульт управления верхней механикой ТТС (1 шт.);
— сабвуфер ProTone (34 шт.);
— акустические системы ProTone (63 шт.);
— элемент линейного массива ProTone (24 шт.);
— акустическая система Енисей К 281 МК 2 (2 шт.);
— сабвуфер Енисей К 115 (4 шт.);
— акустическая система Енисей К 81 (12 шт.);
— цифровой микшер Midas M32R Live (1 шт.);
и др.
