Ситуационный центр (Уфа)

Совместно с ЦИТ УФА мы выявили текущие и возможные будущие потребности заказчика и разработали концепцию для двух залов, условно зал заседаний и ситуационный центр.

Сердцем обоих залов является единая серверная в которой установлено два шкафа, под каждый зал свой. Все центральное оборудование установлено в серверной с фальшь полом, под которым скрыты все кабели.

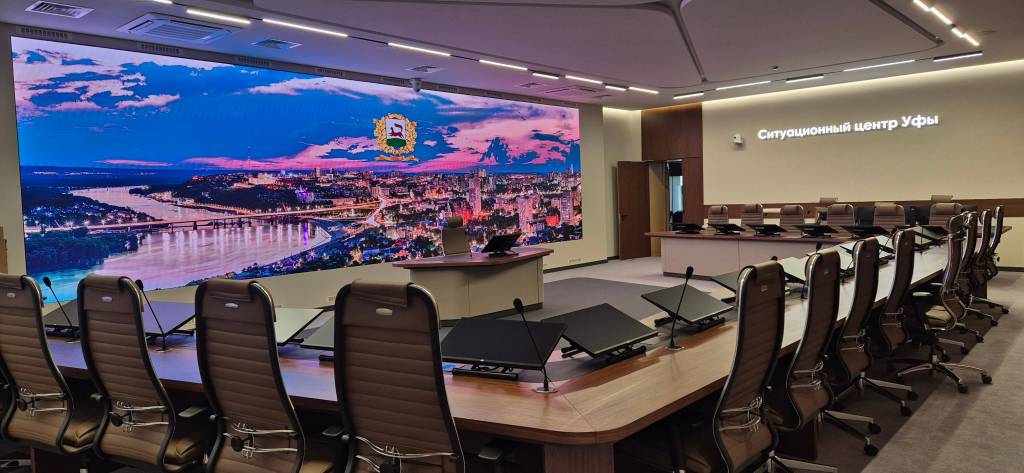

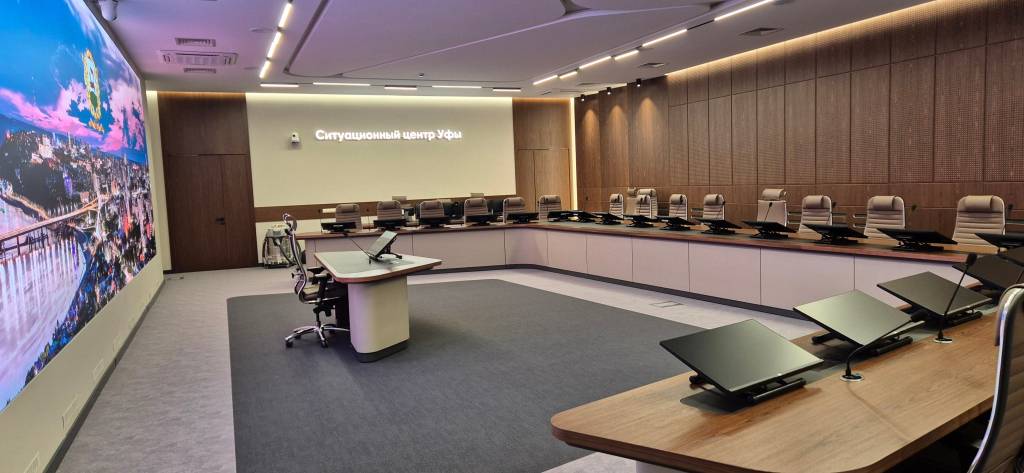

Про Ситуационный центр

В самом начале работы для ситуационного центра было разработано несколько вариантов размещения участников, после того как с заказчиком согласовали размещение и основное наполнение, дизайнеры разработали концепцию которую вы можете видеть своими глазами.

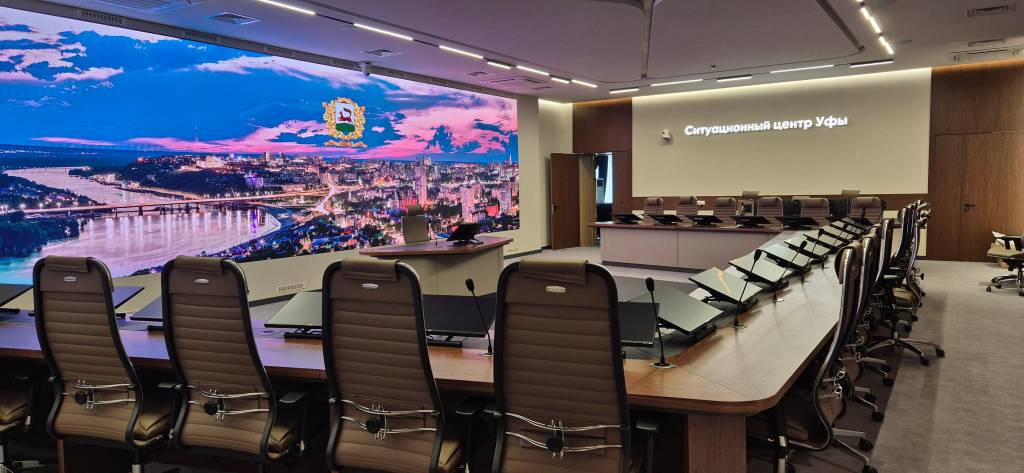

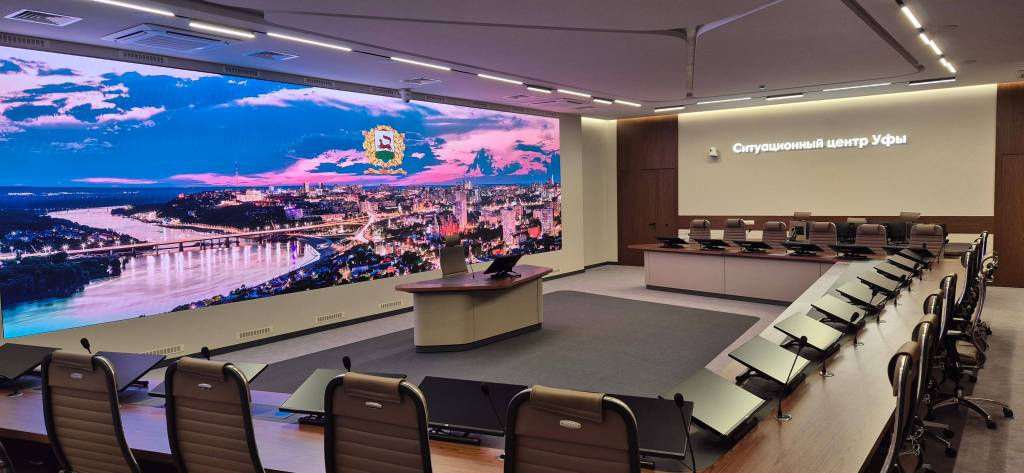

Основным средством отображения в СЦ является экран с размерами 9,6х2,7м и шагом пикселя 1,25. Разрешение экрана составило 7680х2160 пикселей. Экран COB (Chip on Board) — это одна из самых передовых технологий в области светодиодов. В основе лежит плотное размещение светодиодных чипов на специальной подложке, что обеспечивает большую плотность пикселей и высокое качество изображения. Также экран защищен от внешних воздействий и его можно спокойно протирать микрофиброй. Выбор производителя остановили на Компании AET, она является экспертом в области светодиодных дисплеев с мелким шагом и в целом одним из лидеров рынка led дисплеев со стандартным шагом.

Экран подключен напрямую к контроллеру М2 Технологии, это российский разработчик, программное обеспечение внесено в реестр МПТ. Этот контроллер не только управляет видео контентом который выводится на экран, но и камерами, звуком, матричным коммутатором.

Мониторы и компьютеры отечественного производства, от компании ICL внесены в реестр МПТ. Также как и серверы поставленные в рамках этого проекта.

Двадцать один монитор для делегатов дублируются через два распределителя 1/16.

Под систему ВКС поставлены терминалы Винтео, также Российского производителя, ПО которого также внесено в реестр МПТ.

Под систему ВКС предусмотрены четыре PTZ камеры Panasonic – безусловного лидера в данной обрасти. Камеры питаются по Poe технологии и обладают 24 кратным зумом.

Также для операторов или дополнительного средства контента были поставлены планшеты Российского производства Квадра. С их помощью можно управлять залом, а также использовать как источник отображения.

Для вывода контента с мобильных устройств, телефонов, ноутбуков, прланшетов, предусмотрена систеба BYOD, или "Bring Your Own Device" (принеси свое устройство) от компании BARCO она позволяет вывести экран мобильного устройства на любое средство отображения в зале.

Система озвучивания исполнена в виде потолочной акустики от российского бренда Интренд. Из-за конструктива потолка при монтаже нам пришлось отойти от изначального плана размещения акустики, ее пришлось двигать, но все равно добились равномерного озвучивания. Усилители и аудио матрицы в обоих залах того же бренда. Также в решении активно используется цифровая передача звука по Dante технологии, по локальной сети. Что обеспечивает передачу звука без наводок и искажений.

Микрофонная конференц система ITC в столах участников обеспечивает как локальное усиление голоса учасников, так и для ВКС собрания. Используется врезная система для более эстетичного и компактного размещения на столах.

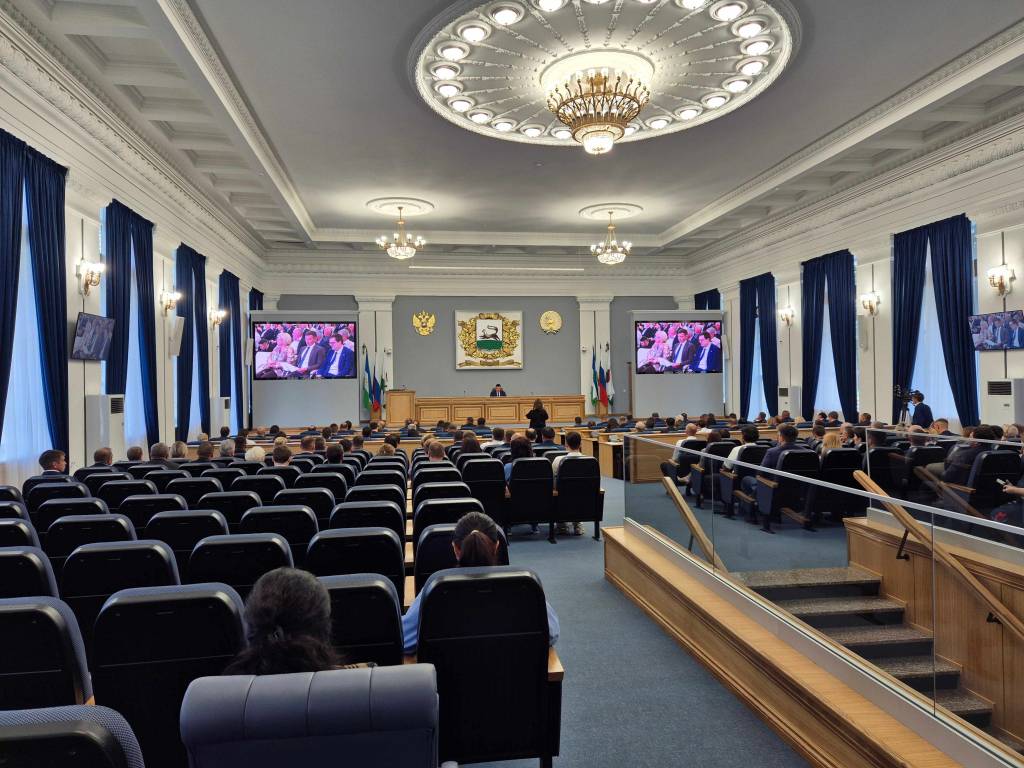

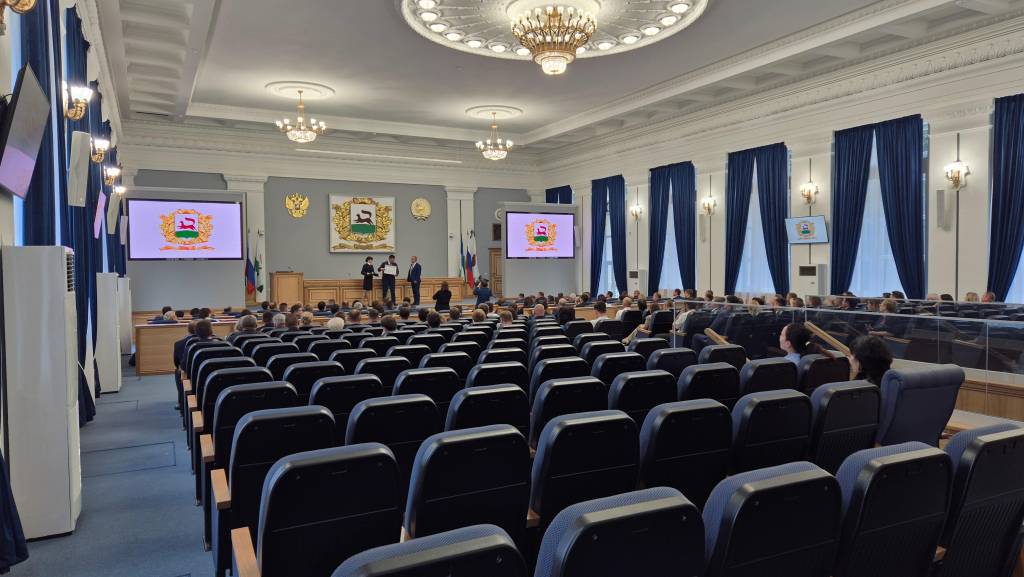

Про Зал заседаний

В зале заседаний заказчиком было решено оставить старую конгресс систему BOSCH и включить ее в новый комплекс. Для этого были сделаны новые закладные, и центральный блок вывели в серверную.

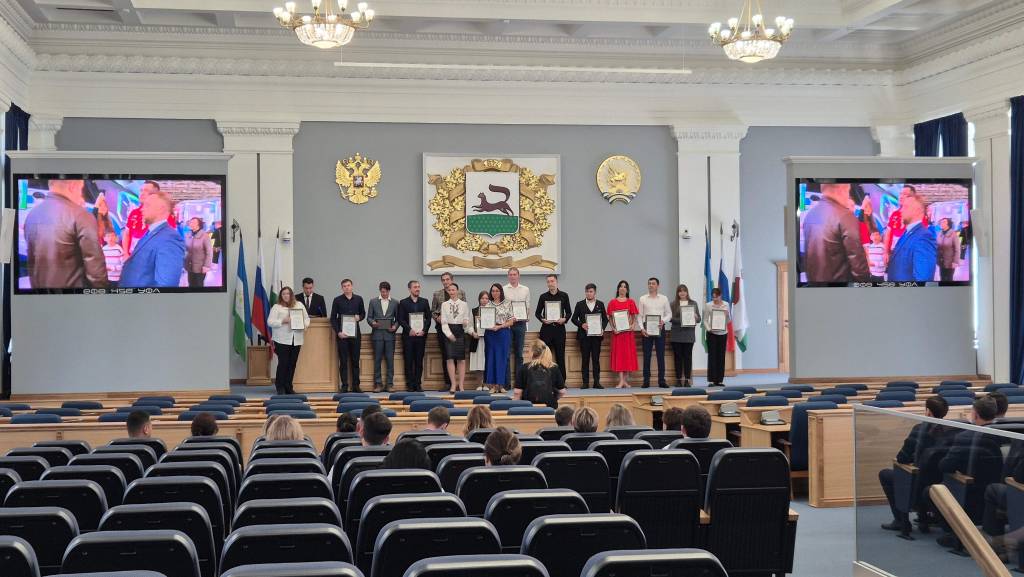

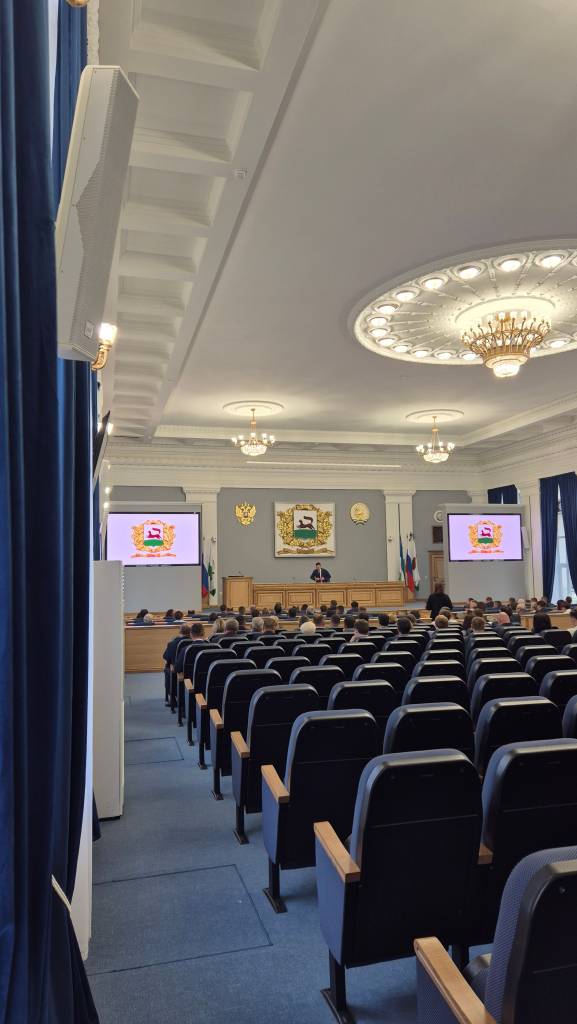

Основными средствами отображения в зале являются два LED дисплея LG 136 дюймов с FHD разрешением. Данные дисплеи являются фиксированным решением все в одном, и поставляются комплектом с завода производителя, в него встроены все блоки включая контроллер и он просто включается в розетку и подключается HDMI кабелем.

Дублирующие дисплеи 55 дюймов по бокам зала на шарнирных креплениях призваны обеспечить людям на задних рядах доступ к основному контенту.

Мониторы в президиуме также от Российского производителя ICL.

Вся видео система завязана через наборный матричный коммутатор Интренд, в котором задействованы не только HDMI но и HDBT платы, что позволяет использовать меньше приемников и передатчиков в системе.

Также как и в СЦ есть кодек ВКС Винтео а также BYOD система Barco.

Всеми системами зала также управляет контроллер M2 Технологии.

Система озвучивания построена на акустических системах RCF, подобные системы использовались к примеру в конференц залах медиа центра в Сочи на олимпиаде. Трехполосные акустические колонны по 4 штуки с каждой стороны, суммарная мощность системы составила 1,6 киловатта. Система выбрана из расчета на голос и разборчивость речи.

Для выступлений из зала предусмотрена микрофонная беспроводная радиосистема как с ручными передатчиками, так и настольными пультам с микронами типа гусиная шея. Для работы системы, в зал выведены две антенны и размещены рядом с фронтальными камерами.

Камеры в зале 2 фронтальных и 2 тыловых тоже Panasonic, покрывают весь зал, также могут управляться как отдельно так и контроллером М2 технологии.

Закрытая операторская оснащена компьютерами ICL. Также предусмотрена система прямой связи председателя с оператором через отдельный микрофон и динамик. Председатель может давать указания в операторскую по отдельному Dante микрофону, звук с которого выводится только на динамик в операторской.
