Модернизация аудиторий №229 и №314 в ННГУ имени Н.И. Лобачевского. СитиМедиа

Номинация «Лучший интеграционный проект в сфере образовательных учреждений»


Базовое решение





ООО «СитиМедиа»

603116, г. Нижний Новгород, Московское шоссе, д.17, корп.1, пом. П4.

sitimedia.ru


Модернизация аудиторий № 229 и № 314 в ННГУ имени Н.И. Лобачевского

Дата начала проекта: 2025

Дата реализации: 2025

Компания-интегратор: ООО «СитиМедиа»

Локация: г. Нижний Новгород

1. Общее описание проекта

Проект направлен на комплексную модернизацию аудиторий № 229 и № 314 с целью создания современной образовательной среды, соответствующей актуальным требованиям высшего образования.

Ключевым элементом проекта стала модернизация аудитории № 314 — крупной лекционной аудитории, предназначенной для проведения потоковых занятий, научных мероприятий, конференций и публичных лекций. Пространство оснащено светодиодным экраном большого формата, интегрированной системой распределения аудио- и видеосигналов, современной системой трансляции контента, а также интеллектуальной системой управления оборудованием.

В аудитории № 229 выполнено обновление мультимедийного комплекса с внедрением цифровых средств отображения, аудиосистемы, коммутации и BYOD/BYOM.

Реализация проекта позволила создать единую цифровую экосистему учебных пространств, ориентированную на гибридные форматы обучения, проведение научных мероприятий и интеграцию с существующей ИТ-инфраструктурой университета.

2. Основные задачи проекта

  • Модернизация и компьютеризация аудиторий
  • Создание современной мультимедийной инфраструктуры для проведения лекций, конференций и научных мероприятий
  • Внедрение светодиодной системы отображения большого формата в аудитории № 314
  • Организация системы трансляции контента
  • Интеграция всех подсистем в единый управляемый комплекс
  • Обеспечение соответствия технического оснащения статусу одного из ведущих университетов Российской Федерации

3. Требования заказчика

  • Обновление материально-технической базы с учетом современных образовательных стандартов и цифровых форматов обучения
  • Возможность проведения очных, дистанционных и гибридных занятий
  • Надежность и простота эксплуатации оборудования
  • Интеграция с существующей сетевой инфраструктурой университета
  • Рациональное использование выделенного бюджета
  • Возможность дальнейшего расширения функционала

4. Этапы реализации

  • Предпроектное обследование помещений и анализ существующей инфраструктуры
  • Разработка технического решения
  • Подбор оборудования с учетом бюджета и поставленных задач
  • Поставка оборудования и логистическая координация
  • Монтаж оборудования
  • Интеграция оборудования в единую систему управления
  • Пусконаладочные работы и тестирование всех сценариев эксплуатации
  • Передача системы в эксплуатацию и инструктаж технического персонала

5. Краткая техническая спецификация интегрированных систем

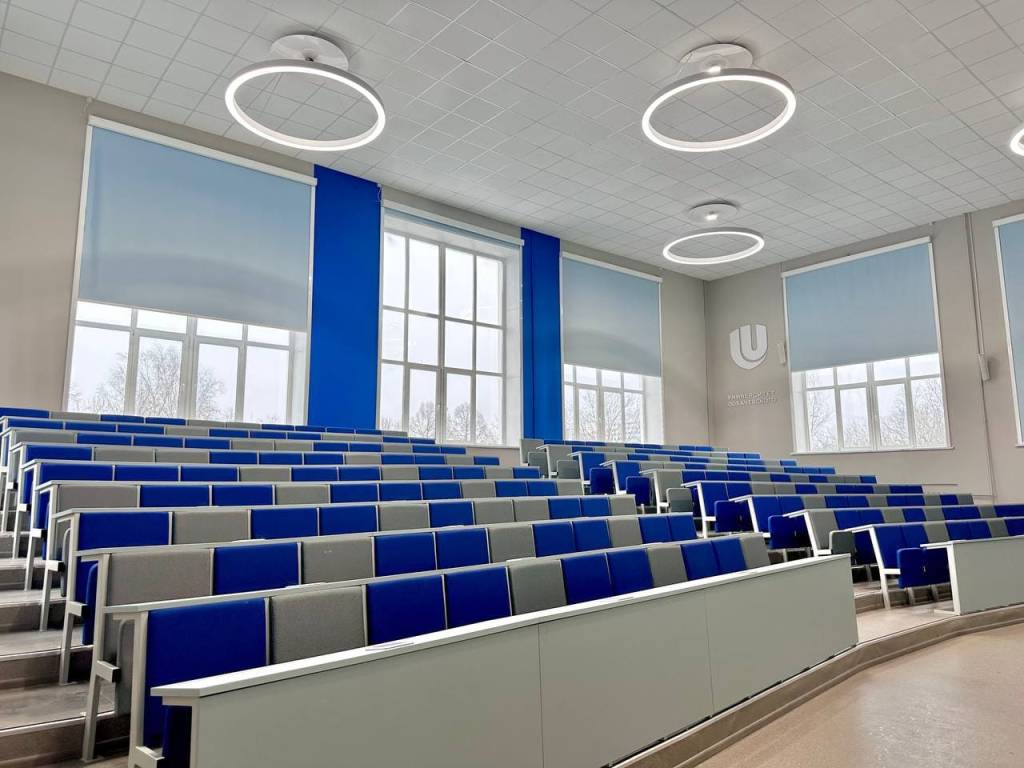

Аудитория № 314 (лекционная)

Аудитория № 314 является ключевым пространством проекта и оснащена комплексной мультимедийной системой, включающей средства отображения, аудиосистему, системы коммутации и управления.



Система отображения:

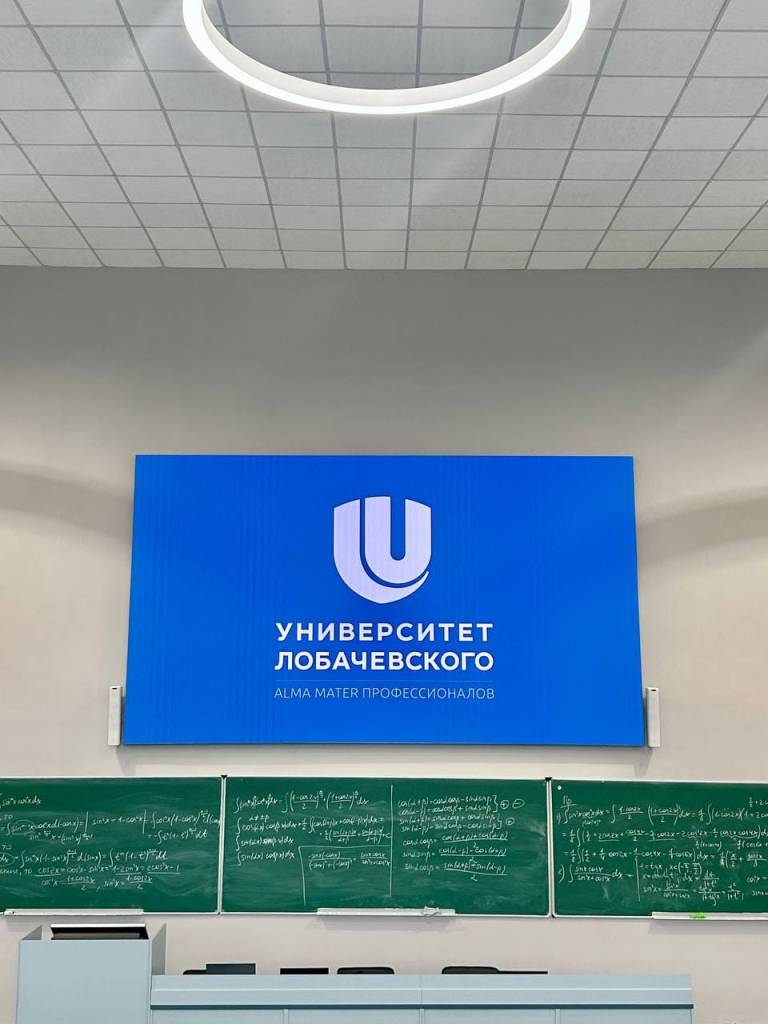

  • Светодиодный экран AET Koala P2.5 4800*2700 FHD — это основной элемент визуализации учебного контента. Шаг пикселя 2.5 мм обеспечивает высокую детализацию изображения при работе с презентациями, видеоматериалами и графикой, а углы обзора в 160 градусов по горизонтали и вертикали позволяют увидеть изображение без падения качества с первых рядов, расположенных достаточно близко к экрану.

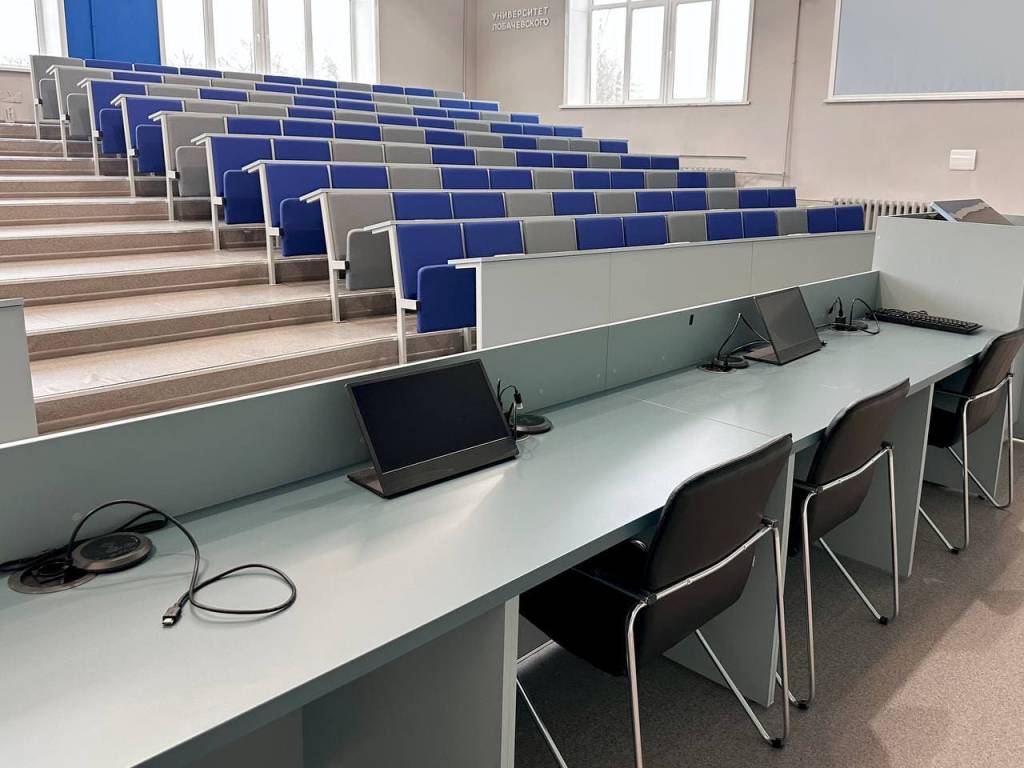

  • Мониторы 15.6″ GeChic On-Lap M505E используются для дублирования изображения на кафедре


Цифровой подиум преподавателя:

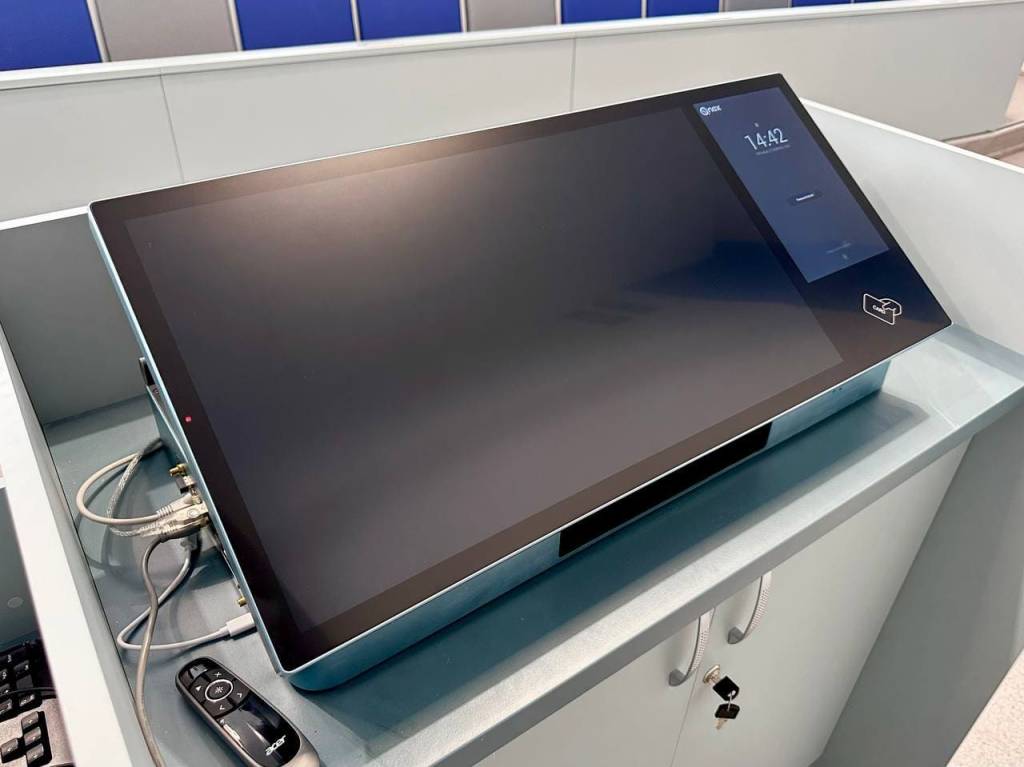

Новинка Q-NEX NDP500, которая включает в себя:

  • интерактивный емкостной дисплей диагональю 23,8″ с регулировкой наклона
    — сенсорную панель управления с персонализированным доступом преподавателей по NFC картам

  • встраиваемый компьютер OPS i5-12th Gen/8G/512G SSD

  • коммутационные порты

  • интеграцию с системой отображения и аудиооборудованием


Решение обеспечивает централизованное управление оборудованием аудитории и поддержку различных сценариев работы (лекция, демонстрация презентаций, видеоконференция).

Аудиосистема:

  • Шесть инсталляционных звуковых колонн EXELL ELT43CD, работающих по протоколу Dante и питающихся по POE, обеспечивают равномерное звуковое покрытие аудитории
  • Аудиоматрица Exell ELT808D-MKII с Dante для цифровой обработки сигнала, маршрутизациии и настройка акустических параметров
Микрофонный парк:

  • Микрофонная система SHURE BLX1288E/CVL-M17 с ручным и петличным микрофонами для преподавателя

Коммутация:

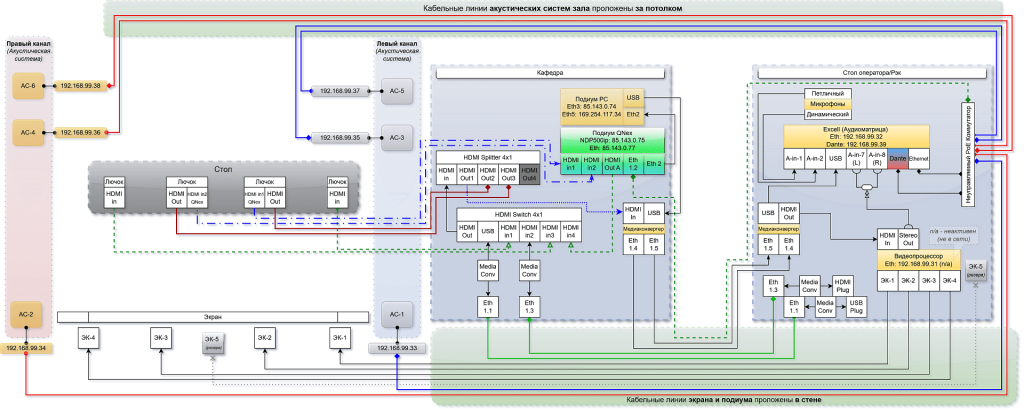

Схема получилась очень своеобразной, учитывающей дистанционное управление и наличие оператора, и включает в себя:

  • Презентационный коммутатор HDMI 4×1 Intrend ITSFM-4×1H2, бесподрывный, с поддержкой многооконного режима и возможностью управления с места оператора

  • Усилитель-распределитель Digis SMI-14-2 1×4 HDMI 2.0 (до 18 Гбит/с), 4K для передачи сигнала на мониторы

  • Удлинитель ATEN VE803-AT-G для передачи HDMI и USB с места оператора

Дополнительное оборудование:

  • Круглые архитектурные лючки Wize WRTS-RR-B для подключения интерфейсных кабелей со встроенным модулем розетки 220В, через которые реализованы входы HDMI и выходы HDMI на мониторы

  • Коммутатор TP-Link TL-SG1218MP (L2, 18×1Гбит/с, PoE) объединяет сетевые устройства и служит для питания по POE звуковых колонн

  • Рэковая стойка Wize Pro W15U45B со звукоизоляцией позволяет минимизировать шум от оборудования в аудитории

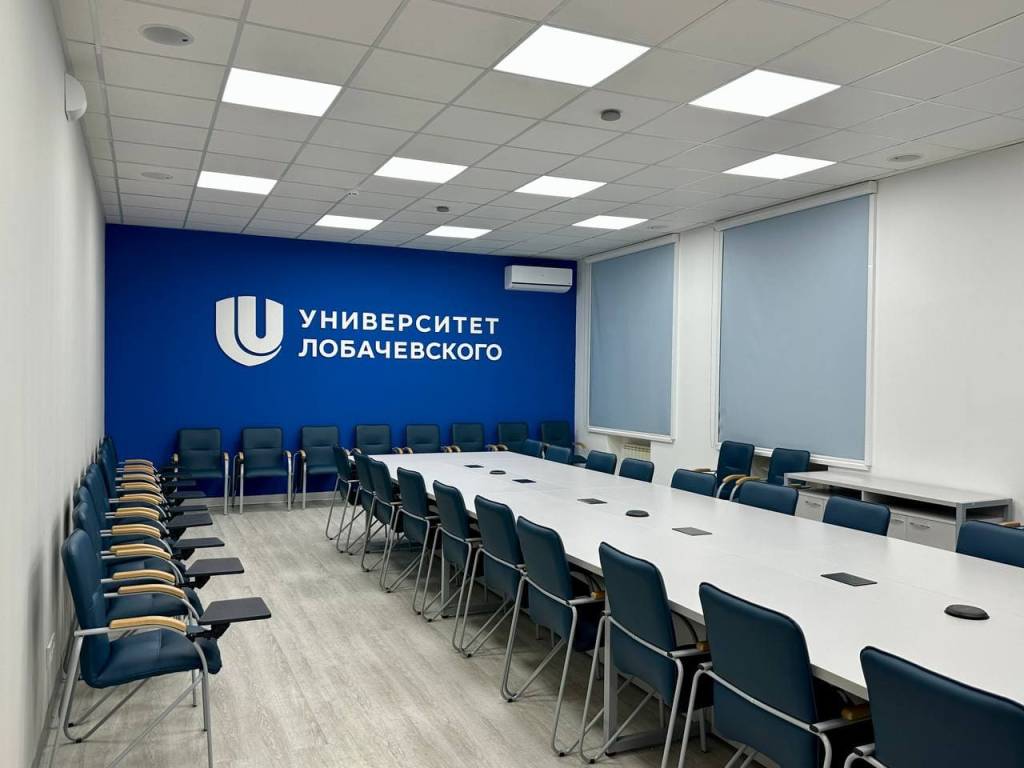

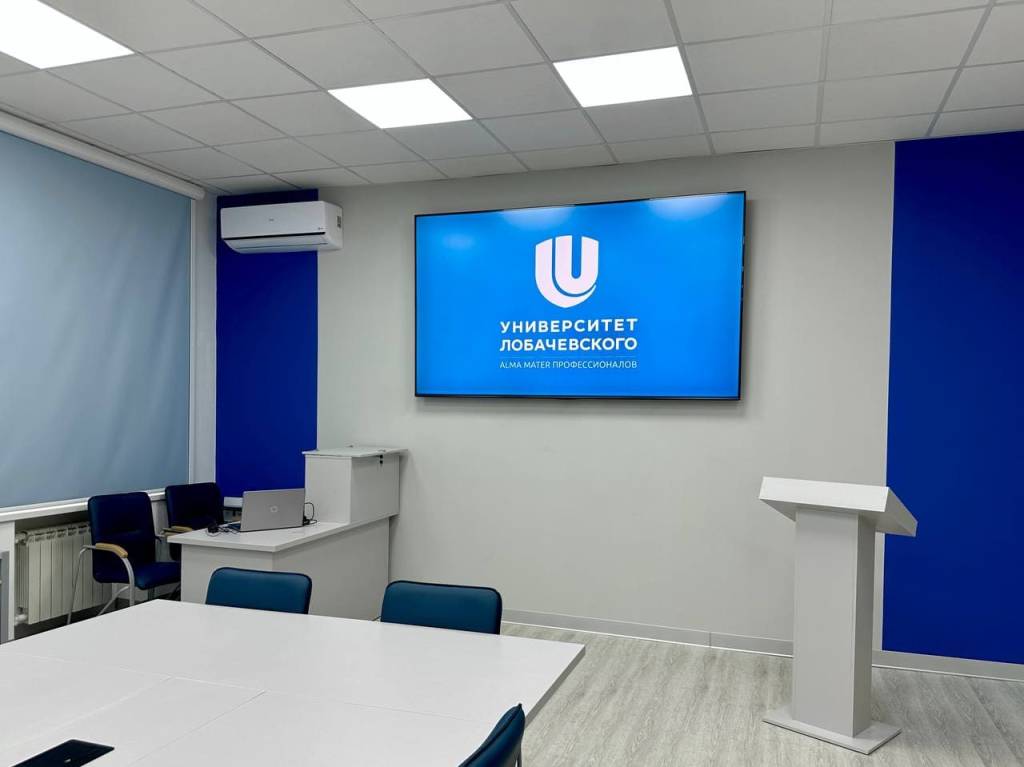

Аудитория № 229

Аудитория оснащена современным мультимедийным комплексом для проведения ВКС, учебных занятий и презентаций.


Система отображения:

  • Дисплей Hisense 100U7Q 100″ — основной экран для отображения учебного контента


Аудиосистема:

  • Шесть потолочных акустических систем FDB C600T обеспечивают равномерное распределение звука

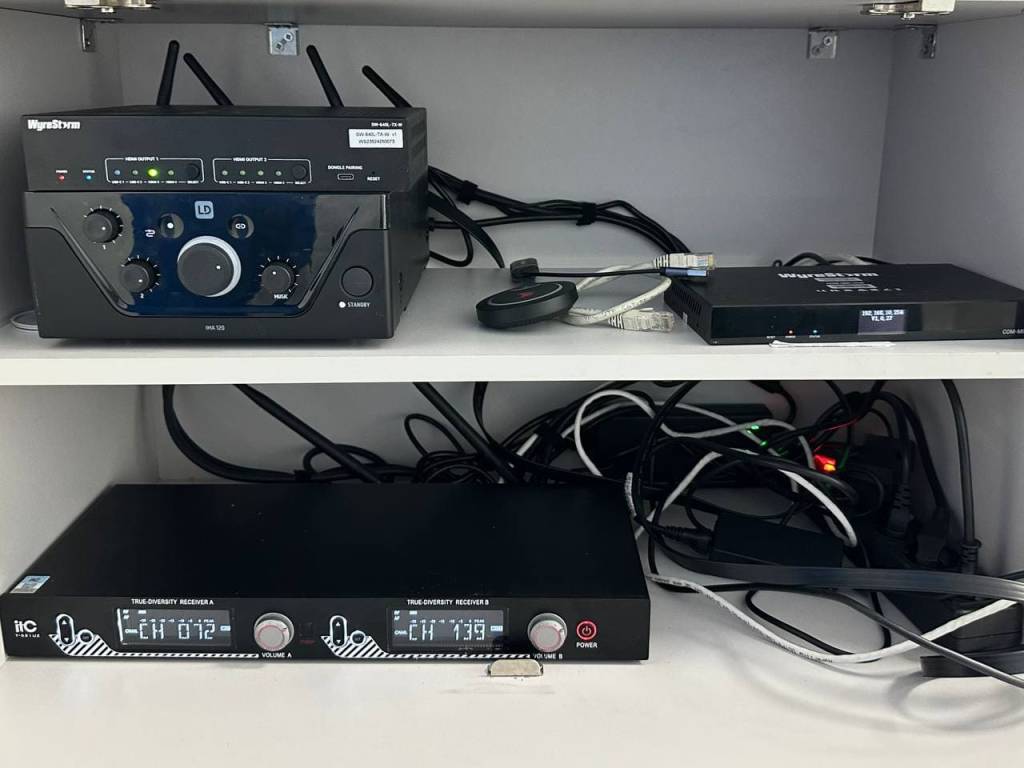

  • Инсталляционный микшер-усилитель LD Systems IMA 120 для коммутации и трансляции аудиосигнала

Микрофонный парк:

  • Беспроводная микрофонная система ITC T-521UZ с настольным микрофоном «гусиная шея» для выступающего с трибуны
  • Каскад из трех потолочных микрофона WyreStorm APO-SKY-MIC для качественного захвата речи и передачи ее в систему ВКС
  • Микрофонный предусилитель с DSP WyreStorm COM-MIC-HUB — для каскадирования микрофонов и цифровой обработки аудиосигнала


Система коммутации и BYOD/BYOM:


  • Презентационный коммутатор WyreStorm SW-640L-TX с возможностью беспроводной демонстрации экрана ноутбука, телефона или планшета с помощью Apple Airplay или Miracast.
  • Кнопка сопряжения WyreStorm APO-DG2-PRO USB-C 4K30 — быстрого подключения источников сигнала через порт USB-C

Лючки:

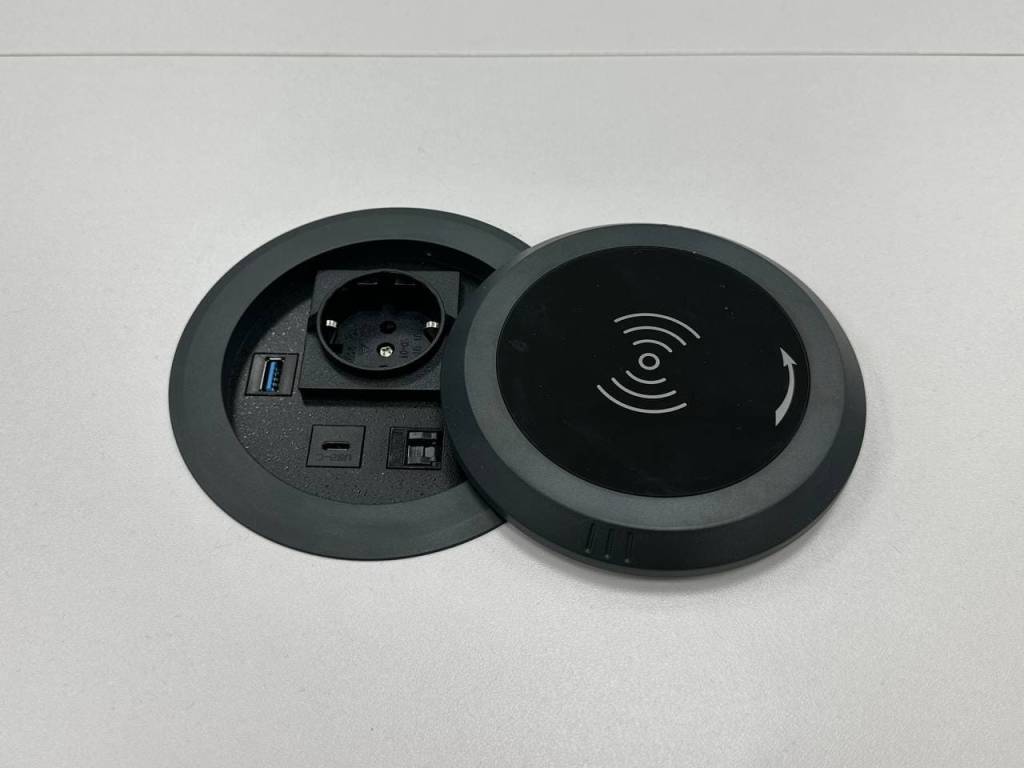

Использованы лючки двух видов — круглые архитектурные лючки Wize WRTS-RR-B для подключения интерфейсных кабелей со встроенным модулем розетки 220В и беспроводной зарядкой стандарта QI и прямоугольные модульные системы в корпусах Wize WRTS-06BOX-B с модулями сетевых розеток 220В.


6. Сложности, возникшие при реализации

Основной особенностью проекта являлось ограничение бюджета при необходимости внедрения современных технологических решений. Требовалось подобрать оптимальное оборудование с учетом соотношения функциональности, надёжности и стоимости.

Дополнительной задачей стала интеграция нового оборудования в существующую инфраструктуру и организация дистанционного управления системой с места оператора.

Особое внимание уделялось акустическим характеристикам аудитории № 314, учитывая ее размеры и специфику лекционного формата.

7. Возможность развития проекта после реализации

Архитектура системы построена по модульному принципу и предусматривает подключение дополнительных источников сигнала, добавление PTZ-камер, интеграцию систем автоматической записи и архивирования лекций, а также расширение функционала видеоконференцсвязи.
