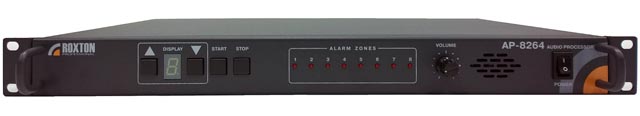

АУДИО-ПРОЦЕССОР ROXTON AP-8264

Аудио-процессор ROXTON AP-8264 – блок речевого оповещения с возможностью ручного и автоматического управления. Блок предназначен для воспроизведения звуковых сигналов, речевых сообщений, записанных на цифровой носитель. Блок может работать самостоятельно и в составе системы оповещения и управления эвакуацией (СОУЭ) ROXTON 8000. При совместном использовании этого блока с программируемой пожарной станцией можно реализовать сложный алгоритм оповещения, используемый при построении СОУЭ 4, 5 типов.

Основные функции:

· ручное/автоматическое включение;

· полуавтоматическое управление;

· до 9-ти сообщений mp3 формата;

· раздельная и общая активация сухим контактом;

· управление 8 группами терминалов (до 512-ти пожарных зон);

· протокол управления RS-485;

· 3-х канальный маршрутизатор;

· USB-порт, FLASH накопитель;

· линейный аудио выход;

· встроенный мониторный громкоговоритель;

· регулировка уровня громкости монитора;

· кнопочное управление;

· индикаторная панель;

· светодиодная индикация;

· универсальное питание AC 220В / DC 24В.

Блок может работать в составе системы оповещения ROXTON 8000 в ручном и автоматическом режиме.

Ручной режим

В ручном режиме управление блоком осуществляется при помощи кнопок, расположенных на лицевой панели. Кнопками DOWN/UP устанавливается номер mp3 файла, заранее записанного на карту памяти - USB FLASH накопитель. Номер файла, отображаемый на дисплее, определяется порядком его записи на карту памяти. Запуск выбранного звукового файла осуществляется нажатием кнопки START; остановка - нажатием кнопки STOP. Звуковая информация, записанная в выбранном файле, поступает на аудио-выход, а также в шину данных. При работе в составесистемы оповещения ROXTON 8000, звуковая информация по одному из трех звуковых каналов шины данных передается группе терминалов, номер которой соответствует номеру на дисплее. При активации группы происходит включение всех терминалов, входящих её состав. Звуковая информация транслируется во все линии громкоговорителей, подключенных к данным терминалам (см. описание системы ROXTON 8000). Прослушивание транслируемой информации осуществляется при помощи встроенного мониторного динамика.

Автоматический режим

В автоматическом режиме блок активируется 9-ю сигналами – короткозамкнутыми сухими контактами, поступающими от охранно-пожарной станции (ОПС) или других средств автоматического включения, например, блока циркулярного запуска (БЦЗ) системы ГОЧС. При подаче сухого контакта на соответствующую клемму разъема INPUT CHANEL он появляется (дублируется) на соответствующей выходной клемме разъема OUTPUT CHANEL. Выходные контакты могут использоваться для активации дополнительных средств, например, системы оповещения, построенной натерминальном усилителе ROXTON RA-8236. (Рис. 2)
