Новое решение для передачи и распределения HDMI сигнала по кабелю UTP

Новое оборудование системы TNTv для передачи и распределения HDMI сигнала по кабелям UTP позволяет подключить к одному источнику HDMI сигнала до 100 устройств отображения, располагающихся на площади радиусом более 5000 м.

Для передачи сигнала HDMI одновременно на несколько устройств отображения обычно используются разветвители. При этом, если устройства отображения располагаются на небольшом расстоянии от разветвителя (5-20 м), то они подключаются к нему обычными интерфейсными шнурами, а для больших расстояний уже используются разветвители, в которых HDMI сигнал передается по кабелям UTP (система передатчик-приемник). Но даже в этом случае, при трансляции сигнала с разрешением 1080P, расстояние от разветвителя до устройств отображения не превышает 60-100 м.

Новое оборудование системы видеотрансляции TNTv позволяет заметно увеличить максимальное расстояние передачи HDMI сигнала по одному кабелю UTP до 180 м (пpи использовании кабеля Cat6).

Линейка оборудования включает в себя разветвители TNT MMS-284 (4 порта) и TNT MMS-288 (8 портов), повторитель-разветвитель TNT MMS-222H и приемник TNT MMS-220H-R.

Совместное использование разветвителя MMS-284/288 и приемников MMS-220H-R позволяет передать HDMI сигнал по одному кабелю UTP на устройства отображения, находящиеся на расстоянии до 180 м от источника сигнала.

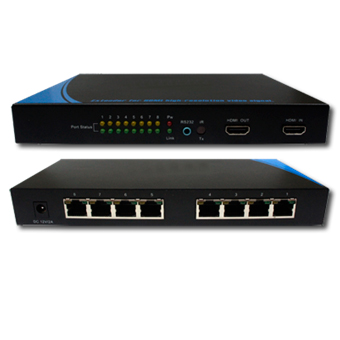

HDMI разветвители TNT MMS-284 и TNT MMS-288 — это компактные устройства, транслирующие один входной HDMI сигнал соответственно на 4 или 8 выходов (RJ45).  HDMI cигнал по одной витой паре передается к приемникам TNT MMS-220HR (модуль удлинителя TNT MMS-220H), подключенным непосредственно к устройствам отображения.  Разветвители также имеют локальный выход HDMI для подключения контрольного монитора или для каскадирования друг с другом.

Максимальное расстояние передачи HDMI сигнала  по кабелю Cat6. – 180 м, Cat5e – 150 м.

При необходимости подключить большее количество устройств отображения или для увеличения расстояния, на которое передается HDMI сигнал, необходимо использовать повторители-разветвители TNT MMS-222H. Повторитель-разветвитель имеет один порт RJ45 на входе, два порта RJ45 на выходе (для разветвления сигнала) и HDMI выход для подключения к нему устройства отображения, если необходимо.

К выходным портам повторителя-разветвителя можно подключить следующий уровень повторителей-усилителей или приемник TNT MMS-220H-R. При этом возможно до 30 уровней подключения устройств.

Совместное применение видеоразветвителей TNT MMS-284/288, повторителей-разветвителей TNT MMS-222H и приемников MMS-220H-R позволяет подключить к одному источнику HDMI сигнала до 100 устройств отображения, располагающихся на площади радиусом более 5000 м.

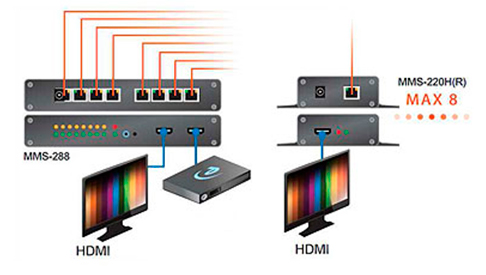

Схема подключения мониторов при использовании разветвителя TNT MMS-288 повторителей-разветвителей TNT MMS-222H и приемников TNT MMS-220H-R.

• Расстояние передачи HDMI сигнала:
  по витой паре Cat.5e – 150 м
  по витой паре Cat.6 – 180 м
• Поддержка разрешений: 480i/р, 576i/P, 720p, 1080i/P.
• Автоматическая регулировка уровня сигнала в зависимости от расстояния.
• Поддерживает HDMI 1.3b спецификацию.
• Поддерживает DDC.
• Не требует ПО для установки и работы.
• Максимальное количество подключаемых  устройств отображения 100
• Максимальное количество уровней 30.

Описанные схемы коммутации могут применяться для организации систем распределенной трансляции на рекламных и информационных мониторах в самых различных областях: в учебных учреждениях, в торговых центрах,   спорт-барах и кафе,   на авто и железнодорожных вокзалах и т.п.
